Similar a la imagen

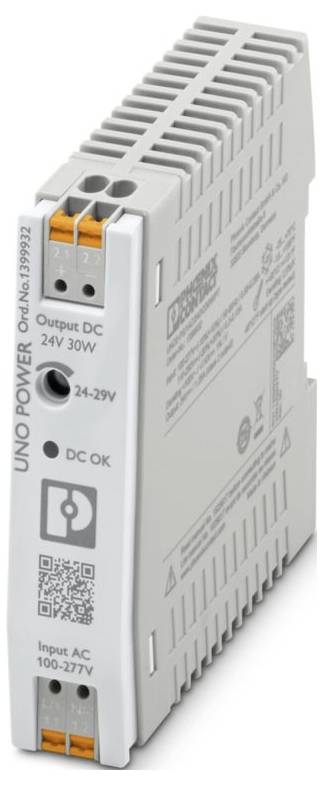

Phoenix Contact 1399932 Alimentación de corriente 24 V/DC 1.3 A 30 W Contenido 1 UD(S).
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Total (36,97 € / Unidad)
36,97 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Familia de productos: UNO POWER
- Tipo de conexión: Conexión a presión
- Ancho: 21 mm
- Altura: 90 mm
- Profundidad: 90 mm
- Color: verde
- Clase de inflamabilidad según UL 94: V0 (carcasa, terminales)
- Material de la carcasa: PC
- Condiciones ambientales: Condiciones ambientales
- Tipo de seguridad: IP20
- Temperatura ambiente (funcionamiento): -25 °C ... 70 °C (> Reducción de potencia de salida a 55 °C: 2,5 %/K)
- Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
- Normas/Regulaciones: EN 61000-4-11
- Tipo de montaje: montaje en carril DIN
- Propiedades de aislamiento: Propiedades de aislamiento
- Categoría de sobretensión: Categoría de sobretensión
- Nivel de contaminación: 2
- Choque (funcionamiento): 18 ms, 30 g, por dirección espacial (IEC 60068-2-27)
- Vibración (funcionamiento): 10 Hz ... 56,9 Hz, amplitud ±0,35 mm (IEC 60068-2-6); 59,6 Hz ... 150 Hz, 5g, 20 ciclos
- Longitud de desprendimiento: 10 mm
- Posición de instalación: carril de montaje horizontal NS 35, EN 60715
- Rango de frecuencia: 0,15 MHz ... 80 MHz
- Marcado: Esquema CB (IEC 61010-1, IEC 61010-2-201)
- Clase de protección: II
- Frecuencia: 50 Hz
- Rango de tensión de entrada nominal: 100 V CA...277 V CA
- Rango de voltaje de entrada: 110 V CC ... 250 V CC ±20%; 125 V CC ... 250 V CC ±10% (UL)
- Corriente de arranque: típica 35 A (a 25 °C)
- Integral de corriente de irrupción (I2t):< 0,3 A2
- Tiempo de puenteo de corte de energía: típico 18 ms (120 V CA); típico. 90 ms (230 V CA)
- Consumo de corriente: 0,3 A (110 V CC); 0,13 A (250 V CC)
- Tiempo de encendido: típico 1 s
- Selección del fusible adecuado para la protección de entrada: 6 A ... 16 A (característica B, C, D, K o equivalente)
- Eficiencia: típica 90,5% (120 V CA); típica 91,9% (230 V CA)
- Tensión de salida nominal: 24 V CC
- Rango de ajuste de voltaje de salida (USet): 24 V CC ... 29 V CC (> 24 V CC, potencia constante limitada)
- Corriente de salida nominal (IN): 1,3 A
- A prueba de cortocircuitos: sí
- Potencia de salida (PN): 30 W
- Capacidad de realimentación: ≤ 35 V CC
- Protección contra sobretensión en la salida (OVP): ≤ 35 V CC
- Ondulación: típica de 60 mVSS (a valores nominales)
- Tiempo de ascenso:< 1 s (UOut = 10% ... 90%)
- Capacidad de conexión en serie: sí, para aumento de voltaje.
- Pérdida de potencia en ralentí máximo:< 0,26 W (230 V CA)
- Pérdida máxima de potencia a carga nominal:< 2,7 W (230 V CA)
- Conexión en paralelo: sí, para mayor potencia y redundancia con diodo.
- Protección del lado secundario: electrónica
- Entrada: 2 kV (nivel de severidad de la prueba 4 - simétrico); 4 kV (nivel de severidad de la prueba 4 - asimétrico)
- Posición: 2.x
- Conexión del conductor: Conexión del conductor
- rígido: 0,2 mm² ... 4 mm²
- Flexible: 0,2 mm² ... 4 mm²
- Flexible con extremo de alambre y casquillo sin funda de plástico: 0,25 mm² ... 2,5 mm²
- Flexible con casquillo de alambre y funda de plástico: 0,25 mm² ... 2,5 mm²
- rígido (AWG): 24 ... 12;17
- Salida: 1 kV (nivel de severidad de la prueba 3 - simétrico); 2 kV (nivel de severidad de la prueba 3 - asimétrico)
- Señalización LED: Señalización LED
- Tipos de señalización: LED DC OK - Señal de estado de funcionamiento (UN = 24 V CC, IOut = IN)
- Función: visualización del estado de funcionamiento
- Número de fases: 1
- Tensión de aislamiento de entrada/salida: 4 kV CA (prueba de tipo); 3,75 kV CA (prueba de unidad)
- MTBF (IEC 61709, SN 29500):> 2872000 h (25 °C);> 1743000 h (40 °C);> 980.000 h (55 °C)
- Vida útil esperada (condensadores electrolíticos): Vida útil esperada (condensadores electrolíticos)
- Corriente: 0,938 A
- Temperatura: 25 °C
- Hora: 378000 h
- Texto adicional: Grado 3
- Dimensiones del artículo: Dimensiones del artículo
- Dimensión de instalación: Dimensión de instalación
- Instrucciones de montaje: se pueden apilar: horizontalmente: 0 mm, verticalmente: 30 mm
- Recubrimiento protector: no
- Material de la carcasa: Plástico
- Altitud de funcionamiento: ≤ 5000 m
- Humedad máxima permitida (funcionamiento): ≤ 95% (a 25°C, sin condensación)
- Código de temperatura: T4 (-25 ... +70 °C |> 55 °C, reducción de POUT: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- Designación estándar: Variación de red/baja tensión
- Tensión extrabaja de protección: Tensión extrabaja de protección
- UL: UL
- SIQ: SIQ
- Compatibilidad electromagnética: Cumplimiento de la Directiva EMC 2014/30/UE.
- Directiva de baja tensión: Conformidad con la Directiva de baja tensión 2014/35/UE
- Requisitos de inmunidad EMC: EN 61000-6-2
- Emisiones conducidas: Emisiones conducidas
- Radiación de interferencia: Radiación de interferencia
- descargar electricidad estática: descarga de electricidad estática
- Descarga por contacto: 6 kV (nivel de severidad de la prueba 3)
- Descarga de aire: 8 kV (Nivel de severidad de la prueba: 3)
- Nota: Criterio A
- Campo electromagnético de radiofrecuencia: Campo electromagnético de radiofrecuencia
- Intensidad del campo de prueba: 10 V/m (nivel de severidad de la prueba: 3)
- Transitorios rápidos (ráfaga): Transitorios rápidos (ráfaga)
- Estrés repentino: Estrés repentino
- Interferencia conducida: Interferencia conducida
- Voltaje: 230 V CA
- Caídas de tensión: Caídas de tensión
- Caída de tensión: 0%
- Criterios: Criterios
- Criterio A: Comportamiento operativo normal dentro de los límites especificados.
- Criterio B: Deterioro temporal del comportamiento operativo que el dispositivo corrige por sí mismo.
- Criterio C: Deterioro temporal del comportamiento operativo que se corrige mediante el propio dispositivo o que puede restablecerse accionando los controles.
- Temperatura ambiente (tipo de arranque probado): -40 °C
- AWG: 24 ... 14 (Cu)
- Funcionamiento con corriente alterna: funcionamiento con corriente alterna
- Tipo de red: TN, TT, IT (PE)
- Tensión típica de la red eléctrica nacional: 120 V CA; 230 V CA
- Tipo de tensión de alimentación: CC
- Rango de frecuencia (fN): 50 Hz ... 60 Hz ±10 %
- Circuito de protección: Protección contra sobretensiones transitorias | Varistor
- Corriente de fuga a PE:< 0,25 mA
- Funcionamiento en CC: funcionamiento en CC
- Reducción de calificación:< 110 V CC (1 %/V)
- Desviación de la regla:< 1% (distribución de carga estática del 10% al 90%).< 3% (distribución de carga dinámica del 10% al 90%).< 0,1% (cambio de voltaje de entrada ±10%)
- Factor de cresta: típico 3,21 (120 V CA); típico. 4,23 (230 V CA)
- Distancia de instalación derecha/izquierda: 0 mm / 0 mm
- Distancia de instalación superior/inferior: 30 mm / 30 mm
- EN 61558-2-16: III ( 2000 m, UIN: 100 V CA ... 250 V CA, 110 V CC ... 250 V CC); II (≤ 2000 metros)
- Corrientes armónicas: Corrientes armónicas
- Parpadeo: Parpadeo
- Número de períodos: 1 período
- Material de la carcasa: policarbonato
- Emisiones: Emisiones según EN 61000-6-3 (zonas residenciales y comerciales) y EN 61000-6-4 (zonas industriales).
- Entrada/Salida: asimétrico
- Fusible de entrada del dispositivo: 4 A interno (protección del dispositivo), de acción lenta.
- Pérdida de potencia mínima en reposo:< 0,16 W (120 V CA)
- Pérdida de potencia mínima a carga nominal:< 3,2 W (120 V CA)
- Protección integrada: no
- LED apagado: Sin tensión de alimentación de CA (apagado)
- LED encendido (verde), CC OK: UOUT> 0,9 x UN (uno (verde), DC OK)
- Nivel de funcionamiento (reducción de la potencia de salida):> 2000 m (Reducción de POUT: 10 %/1000 m)
- Seguridad de las fuentes de alimentación de hasta 1100 V (distancias de aislamiento): Seguridad de las fuentes de alimentación de hasta 1100 V (distancias de aislamiento)
- Seguridad eléctrica: Seguridad eléctrica
- Separación segura: Separación segura
- Limitación de las corrientes armónicas de la red: Limitación de las corrientes armónicas de la red
- Variación/subtensión de la red: Variación/subtensión de la red
- Rango de corriente de salida: 1 A ... 1,25 A
- Profundidad (profundidad del dispositivo (riel de montaje)): 84 mm (profundidad del dispositivo (riel de montaje))
- ANSI/UL 121201: ANSI/UL 121201
- Corriente de cortocircuito: 2 A
- Material de la barra para los pies: PBT (tereftalato de polibutileno)
- Tipo de producto
Alimentación de corriente
- Tensión de entrada (mín.)
100 V/AC
110 V/DC
- Tensión de entrada (máx.)
277 V/AC
250 V/DC
- Corriente de salida (máx.)
1.3 A
- Corriente de salida (máx.) - redondeada
1.3 A
30 W
- Tipo de salida (fuentes de alimentación)
Ajustable
- fases
1
- Tensión de salida (nom.)
24 V/DC
- conexión
Conexión de fuerza de resorte Push-In
- Dimen.
(Lon. x Anch. x Alt.) 90 x 21 x 90 mm
- Tensión de salida (máx.)
29 V/DC
- Tensión de salida (mín.)
24 V/DC
- Temperatura de funcionamiento (máx.)
70 °C
- Temperatura de servicio (máx.) (reducción)
70 °C
- Temperatura de servicio (mín.) (reducción)
55 °C
- Temperatura de funcionamiento (min.)
-25 °C
- Fabricante de la pieza.
1399932
- Contenido
1 UD(S).
- MTBF
2872000 h
- Dispositivos de alimentación, características
Tensión de salida regulable
- Anchura
21 mm
- Altura
90 mm
- longitud
90 mm
IP20
- Máx. Temperatura
70 °C
- min temperatura.
-25 °C
- tipo
UNO2-PS/1AC/24DC/30W/PT
- Rendimiento
91.9 %
- Profundidad
90 mm
- Altura de montaje
90 mm
21 mm
90 mm
90 mm
90 mm
FALSE
TRUE
AC
30 W
TRUE
Other
TRUE
FALSE
TRUE
IP20
FALSE
24-29 V
TRUE
85-305 V
85-305 V
TRUE
None
1.3 A
24 V
1.3 A
None
Other
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3588098 Phoenix Contact 1399932 Alimentación de corriente 24 V/DC 1.3 A 30 W Contenido 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3588098 Phoenix Contact 1399932 Alimentación de corriente 24 V/DC 1.3 A 30 W Contenido 1 UD(S).
Descripción
Fuente de alimentación conmutada primaria, UNO POWER, conexión de inserción, montaje en carril DIN, entrada: monofásica, salida: 24 V CC / 1,3 A, ajustable de 24 V CC a 29 V CC.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
