Phoenix Contact 1395808 Alimentación de corriente 24 V/DC 10 A 285 VA

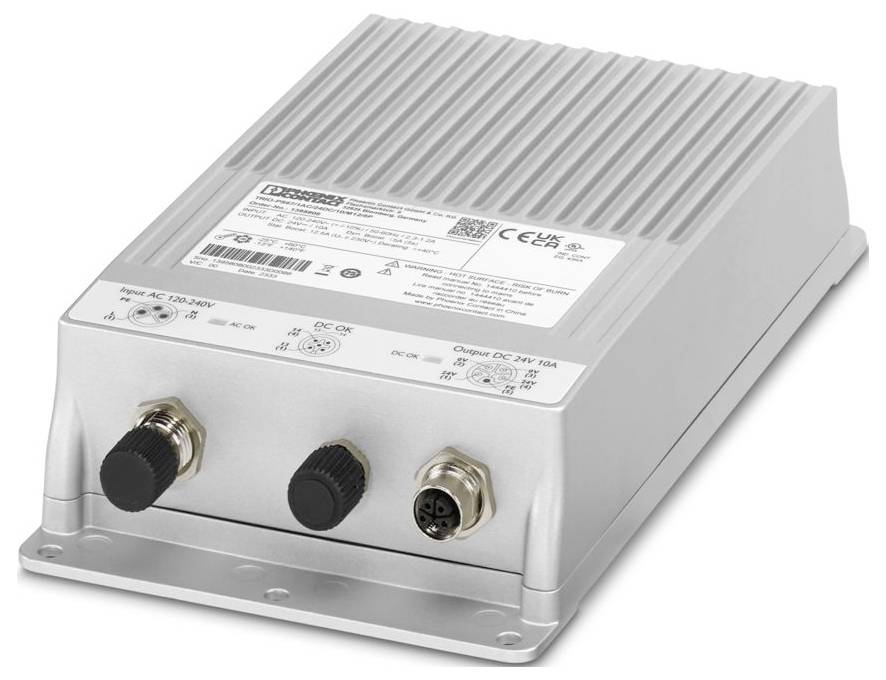

Phoenix Contact 1395808 Alimentación de corriente 24 V/DC 10 A 285 VA-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Total (242,86 € / Unidad)
242,86 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Alimentación de corriente

  • Salida 24 V/DC / 10 A
  • Potencia 285 VA
  • Clavija de conexión

Especificaciones técnicas

  • Familia de productos: TRIO POWER
  • Número de polos: 5
  • Tipo de conexión: conector circular M12
  • Ancho: 136 mm
  • Altura: 240 mm
  • Profundidad: 53 mm
  • Color: verde
  • Condiciones ambientales: Condiciones ambientales
  • Tipo de seguridad: IP67
  • Temperatura ambiente (funcionamiento): -25 °C ... 60 °C
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
  • Normas/Reglamentos: EN 61000-6-3
  • Tipo de montaje: Montaje en pared
  • Propiedades de aislamiento: Propiedades de aislamiento
  • Categoría de sobretensión: Categoría de sobretensión
  • Nivel de contaminación: 3
  • Humedad admisible (operativa): ≤ 100 % (a 25 °C, sin condensación)
  • Vibración (funcionamiento):< 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6); 15 Hz ... 150 Hz, 4g, 90 min.
  • Rango de frecuencia: 0,15 MHz ... 80 MHz
  • Marcado: Listado UL/C-UL UL 61010-2-201
  • Diámetro: 5,6 mm
  • Clase de protección I
  • Frecuencia: 50 Hz
  • Rango de voltaje de entrada: 132 V CC ... 250 V CC
  • Rango de tensión de entrada: 120 V CA ... 240 V CA ±10 %
  • Tensión máxima soportada: ≤ 300 V CA 15 s
  • Corriente de arranque: ≤ 25 A (típica)
  • Integral de corriente de irrupción (I2t):< 0,5 A2
  • Limitación de la corriente de irrupción: típica 25 A (después de 1 ms)
  • Tiempo de respuesta ante una interrupción de la red:> 17 ms
  • Consumo de corriente: 2,1 A (132 V CC); 1,1 A (250 V CC)
  • Consumo de energía nominal: 285 VA
  • Hora de encendido:< 1 s
  • Fusible de entrada: 6,3 A (interno (protección del dispositivo))
  • Selección del fusible adecuado para la protección de entrada: 6 A ... 16 A (EE. UU./CAN: protección de circuito derivado ≤ 20 A) (Característica B, C, D, K o equivalente)
  • Eficiencia: típica 91% (120 V CA); típica 92% (230 V CA)
  • Tensión de salida nominal: 24 V CC ±1% (PELV)
  • Corriente de salida nominal (IN): 10 A
  • Corriente estática de refuerzo (IStat.Boost): 12,5 A (UN ≥ 230 V CA / 220 V CC)
  • Impulso dinámico (IDyn.Boost): 15 A (5 s)
  • A prueba de cortocircuitos: sí
  • Capacidad de realimentación: ≤ 35 V CC
  • Protección contra sobretensión en la salida (OVP): ≤ 30 V CC
  • Ondulación residual: ≤ 10 mVSS
  • Tiempo de subida: ≤ 12 ms (UOUT (10 % ... 90 %))
  • Capacidad de conexión en serie: sí
  • Pérdida máxima de potencia en ralentí:< 2 W (120 V CA);< 2 W (230 V CA)
  • Pérdida máxima de potencia a carga nominal:< 25 W (120 V C.A);< 21 W (230 V CA)
  • Capacidad de conexión en paralelo: sí, para redundancia y mayor rendimiento.
  • Protección del lado secundario: electrónica
  • Entrada: 2 kV (nivel de severidad de la prueba 4 - simétrico); 4 kV (nivel de severidad de la prueba 4 - asimétrico)
  • Salida: 1 kV (nivel de severidad de la prueba 3 - simétrico); 2 kV (nivel de severidad de la prueba 3 - asimétrico)
  • Señal: 1 kV (Nivel de gravedad de la prueba 2 - desequilibrada)
  • Tipos de señalización: LED; Contacto de señal libre de potencial
  • Predeterminado: cerrado
  • Digital: 30 V CA, 30 V CC, 100 mA
  • Número de fases: 1
  • Tensión de aislamiento de entrada/salida: 3 kV CA (prueba de tipo); 1,5 kV CA (prueba de unidad)
  • MTBF (IEC 61709, SN 29500):> 850000 h (25 °C);> 460000 h (40 °C);> 190.000 h (60 °C)
  • Dimensiones del artículo: Dimensiones del artículo
  • Dimensión de instalación: Dimensión de instalación
  • Recubrimiento protector: no
  • Clase de inflamabilidad según UL 94 (carcasa/terminales): V0
  • Material de la carcasa: Metal
  • Altitud operativa: ≤ 4000 m (> 2000 m, reducción de potencia: 10 %/1000 m)
  • Clase climática: 4K26 (EN 60721-3-4)
  • Humedad máxima permitida (funcionamiento): ≤ 100% (a 25°C, sin condensación)
  • Choque: 18 ms, 30 g, por dirección espacial (según IEC 60068-2-27)
  • EN 61010-1: III (≤ 2000 m); II (≤ 4000 m)
  • Designación estándar: Clases de protección proporcionadas por las carcasas (código IP)
  • Tensión extrabaja de protección: Tensión extrabaja de protección
  • UL: UL
  • Compatibilidad electromagnética: Cumplimiento de la Directiva EMC 2014/30/UE.
  • Directiva de baja tensión: Conformidad con la Directiva de baja tensión 2014/35/UE
  • Emisiones conducidas: Emisiones conducidas
  • Radiación de interferencia: Radiación de interferencia
  • Descarga estática: Descarga estática
  • Descarga por contacto: 6 kV (nivel de severidad de la prueba 3)
  • Nota: Criterio A
  • Campo electromagnético de radiofrecuencia: Campo electromagnético de radiofrecuencia
  • Intensidad del campo de prueba: 10 V/m (nivel de severidad de la prueba: 3)
  • Transitorios rápidos (ráfaga): Transitorios rápidos (ráfaga)
  • Estrés repentino: Estrés repentino
  • Interferencia conducida: Interferencia conducida
  • Voltaje: 230 V CA
  • Caídas de tensión: Caídas de tensión
  • Caída de tensión: 0%
  • Criterios: criterios
  • Criterio A: Comportamiento operativo normal dentro de los límites especificados.
  • Criterio B: Deterioro temporal del comportamiento operativo que el dispositivo corrige por sí mismo.
  • Criterio C: Deterioro temporal del comportamiento operativo que se corrige mediante el propio dispositivo o que puede restablecerse accionando los controles.
  • Temperatura ambiente (tipo de arranque probado): -40 °C
  • Funcionamiento con corriente alterna: funcionamiento con corriente alterna
  • Formato de red: Red en estrella (TN, TT, IT (PE))
  • Tensión típica de la red eléctrica nacional: 120 V CA; 230 V CA
  • Tipo de tensión de alimentación: CC
  • Rango de frecuencia CA: 50 Hz ... 60 Hz ±10 %
  • Rango de frecuencia (fN): 50 Hz ... 60 Hz ±10 %
  • Circuito de protección: Protección contra sobretensiones transitorias | Varistor
  • Factor de potencia (cos phi):> 93
  • Corriente de fuga a PE:< 3,5 mA
  • Funcionamiento en CC: funcionamiento en CC
  • Reducción de calificación:> 40 °C ... 50 °C (1 % / K)
  • Desviación de la regla:< 1% (distribución de carga estática del 10% al 90%).< 3% (ajuste de carga dinámica del 10% al 90%, 10 Hz);< 0,1% (cambio de voltaje de entrada ±10%)
  • Potencia de salida: 240 W; 300 W; 360 W (5 s)
  • Distancia de instalación derecha/izquierda: 10 mm / 10 mm
  • Distancia de instalación superior/inferior: 0 mm / 100 mm
  • Corrientes armónicas: Corrientes armónicas
  • Número de períodos: 1 período
  • Material de la carcasa: Aluminio (AlMg3)
  • Emisión de interferencia: Emisión de interferencia
  • Inmunidad a las interferencias: Inmunidad a las interferencias según EN 61000-6-1 (residencial) y EN 61000-6-2 (industrial).
  • Tensión de corte:< 95 V CC
  • Salida de señal: Indicador de estado LED: Salida de señal: Indicador de estado LED
  • Designación de señalización: CC OK
  • Indicador de estado: LED
  • Entrada/Salida: desequilibrada
  • Tensión de interferencia radioeléctrica según EN 55011: EN 55011 (EN 55022) Clase B. Área de aplicación: Industrial y residencial.
  • Radiación por interferencia radioeléctrica según EN 55011: EN 55011 (EN 55022) Clase B. Área de aplicación: Industria y residencial.
  • Seguridad eléctrica: Seguridad eléctrica
  • Separación segura: Separación segura
  • Tensión de encendido: ≥ 95 V CC
  • Reducción de potencia estática BOOST:> 40 °C ... 50 °C 1 %/K> 50 ... 60 °C 0,22 %/K (UN  230 V CA / 220 V CC, PStat.Boost = PN x 1,25)
  • Relé de señalización 13/14: Relé de señalización 13/14
  • Codificación: A
  • Tipo de bloqueo: M12
  • AC OK: ACIn> 0,45 x ACN (ACN = 108 V CA)
  • DC OK: UOUT> 0,9 x UN (UN = 24 V CC)
  • Pozo: Pozo
  • Fuentes de alimentación de bajo voltaje con salida de CC: Fuentes de alimentación de bajo voltaje con salida de CC
  • Normativa de seguridad para equipos eléctricos de medición, control, regulación y laboratorio: Normativa de seguridad para equipos eléctricos de medición, control, regulación y laboratorio
  • Valores límite para corrientes armónicas: Valores límite para corrientes armónicas
  • Grados de protección proporcionados por las carcasas (código IP): Grados de protección proporcionados por las carcasas (código IP)
Tipo de producto

Alimentación de corriente

Tensión de entrada (máx.)

240 V/AC

250 V/DC

Corriente de salida (máx.)

10 A

Corriente de salida (máx.) - redondeada

10 A

Tensión de entrada (mín.)

120 V/AC

132 V/DC

Dimen.

(Lon. x Anch. x Alt.) 53 x 136 x 240 mm

Tensión de salida (máx.)

24 V/DC

conexión

Clavija de conexión

285 VA

IP67

Clase de protección

I

Temperatura de funcionamiento (máx.)

60 °C

Temperatura de funcionamiento (min.)

-25 °C

operativo

-25 °C - 60 °C

Anchura

136 mm

Altura

240 mm

longitud

53 mm

tipo

TRIO-PS67/1AC/24DC/10/M12/5P

Profundidad

53 mm

Altura de montaje

240 mm

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3588083 Phoenix Contact 1395808 Alimentación de corriente 24 V/DC 10 A 285 VA

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3588083 Phoenix Contact 1395808 Alimentación de corriente 24 V/DC 10 A 285 VA

Descripción

Fuente de alimentación conmutada primaria TRIO POWER en carcasa de fundición a presión IP67, conector circular M12, entrada: monofásica, salida de 5 pines: 24 V CC / 10 A, refuerzo estático: hasta 12,5 A (continuo).
