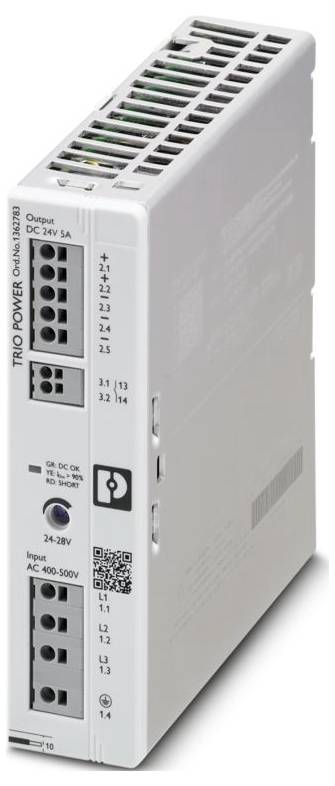

Phoenix Contact 1362783 Alimentación de corriente 24 V/DC 5 A 120 W Contenido 1 UD(S).

Phoenix Contact 1362783 Alimentación de corriente 24 V/DC 5 A 120 W Contenido 1 UD(S).-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Total (105,03 € / Unidad)
105,03 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Familia de productos: TRIO POWER
  • Tipo de conexión: Conexión a presión
  • Ancho: 35 mm
  • Altura: 135 mm
  • Profundidad: 120 mm
  • Color: rojo, amarillo, verde (LED multicolor)
  • Clase de inflamabilidad según UL 94: V0 (carcasa, terminales)
  • Condiciones ambientales: Condiciones ambientales
  • Tipo de seguridad: IP20
  • Temperatura ambiente (funcionamiento): -25 °C ... 70 °C (> Reducción de potencia a 60 °C: 2,5 %/K)
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
  • Normas/Regulaciones: EN 61000-4-11
  • Nota: ≤ 4000 m
  • Tipo de montaje: montaje en carril DIN
  • Propiedades de aislamiento: Propiedades de aislamiento
  • Categoría de sobretensión: Categoría de sobretensión
  • Nivel de contaminación: 2
  • Choque (funcionamiento): 18 ms, 30 g, por dirección espacial (IEC 60068-2-27)
  • Vibración (funcionamiento): 10 Hz ... 50 Hz, amplitud ±0,2 mm (IEC 60068-2-6); 50 Hz ... 150 Hz, 2,3 g, 90 min.
  • Longitud de pelado: 10 mm (rígido/flexible/con férula)
  • Posición de instalación: carril de montaje horizontal NS 35, EN 60715
  • Rango de frecuencia: 0,15 MHz ... 80 MHz
  • Etiquetado: EQUIPO DE CONTROL DE PROCESOS PARA LUGARES PELIGROSOS;(EN)  Este equipo es adecuado para su uso en ubicaciones peligrosas de Clase I, División 2, Grupos A, B, C y D, o solo en ubicaciones no peligrosas.
  • (FR)  Este dispositivo es convenientemente único para su uso en atmósferas explosivas de clase I, división 2, grupos A, B, C y D o en atmósferas no explosivas.;(EN)  ADVERTENCIA: Peligro de explosión: no conecte ni desconecte el equipo a menos que se haya apagado la alimentación o se sepa que el área no es peligrosa.
  • (FR)  ADVERTENCIA: riesgo de explosión: no hay conexión ni desconexión del equipo de manera que los alimentos estén en una cámara o la zona no sea peligrosa.;(EN)  Si el equipo se utiliza de una manera no especificada por el fabricante, la protección que proporciona el equipo puede verse comprometida.
  • (FR)  El fabricante utiliza el equipo de forma no específica, por lo que la protección de cuatro años para el equipo es diferente.;(EN)  Este equipo debe instalarse en un Caja adecuada, con cerradura de seguridad para herramientas y con llave.
  • (FR)  Este equipo está instalado en una caja apropiada, cerrada por una llave o que no requiere el uso de una herramienta.
  • Clase de protección I
  • Frecuencia: 50 Hz
  • Tecnología de conexión: Tecnología de conexión
  • Rango de voltaje de entrada: 3 x 400 V CA ... 500 V CA
  • Rango de voltaje de entrada: 3 x 400 V CA ... 500 V CA -20 % ... +10 %; 2 x 400 V CA ... 500 V CA ±10 %
  • Corriente de irrupción:< 17 A (25 °C)
  • Integral de corriente de irrupción (I2t):< 0,21 A2s
  • Tiempo de puenteo de corte de energía: típico 31 ms (3 x 400 V CA); típico 45 ms (3 x 480 V CA)
  • Consumo de corriente: 3 x 0,36 A (3 x 400 V CA); 3 x 0,3 A (3 x 500 V CA); 2 x 0,66 A (2 x 400 V CA); 2 x 0,55 A (2 x 500 V CA)
  • Selección de fusibles adecuados para la protección de entrada: 3 x 3 A ... 16 A (característica B, C, D, K o equivalente)
  • Eficiencia: típica 90,5% (3 x 400 V CA); típica 90,6% (3 x 480 V CA)
  • Tensión de salida nominal: 24 V CC
  • Rango de ajuste de voltaje de salida (USet): 24 V CC ... 28 V CC (> 24 V CC, potencia constante limitada)
  • Corriente de salida nominal (IN): 5 A
  • Impulso dinámico (IDyn.Boost): máx. 7,5 A (5 s)
  • A prueba de cortocircuitos: sí
  • Ralentí seguro: sí
  • Potencia de salida (PN): 120 W
  • Potencia de salida (PDyn. Boost): máx. 180 W (5 s)
  • Capacidad de realimentación: ≤ 35 V CC
  • Protección contra sobretensión en la salida (OVP): ≤ 35 V CC
  • Ondulación: típica de 10 mVSS (a valores nominales)
  • Tiempo de subida: ≤ 1 s (UOut = 10% ... 90%)
  • Capacidad de conexión en serie: sí, para aumento de voltaje (observe el límite SELV).
  • Pérdida máxima de potencia en ralentí:< 0,85 W (3 x 480 V CA)
  • Pérdida máxima de potencia a carga nominal:< 12,3 W (3 x 480 V CA)
  • Capacidad de conexión en paralelo: sí, para mayor potencia y redundancia.
  • Protección del lado secundario: electrónica
  • Entrada: simétrica de 2 kV (nivel de severidad de la prueba 4); asimétrica de 4 kV (nivel de severidad de la prueba 4)
  • Posición: 3.x
  • Conexión del conductor: Conexión del conductor
  • rígido: 0,2 mm² ... 1,5 mm²; 0,5 mm² (recomendado)
  • Flexible: 0,2 mm² ... 1,5 mm²; 0,5 mm² (recomendado)
  • Flexible con extremo de alambre y casquillo, sin funda de plástico: 0,25 mm² ... 1,5 mm² (Cu); 0,5 mm² (recomendado)
  • Flexible con casquillo y funda de plástico: 0,25 mm² ... 0,75 mm²; 0,5 mm² (recomendado)
  • Salida: simétrica 1 kV (nivel de severidad de la prueba 3); asimétrica 2 kV (nivel de severidad de la prueba 3)
  • Señal: desequilibrio de 1 kV (nivel de gravedad de la prueba 2)
  • Señalización LED: Señalización LED
  • Tipos de señalización: LED DC OK - Señal de estado de funcionamiento (UN = 24 V CC, IOut = IN)
  • Función: Reenvío del estado operativo
  • Contacto de conmutación (libre de potencial): OptoMOS
  • Número de fases: 3
  • Tensión de aislamiento de entrada/salida: 3 kV CA (prueba de tipo); 3 kV CA (prueba de unidad)
  • MTBF (IEC 61709, SN 29500):> 2.240.000 h (25 °C);> 1.340.000 h (40 °C);> 600000 h (60 °C)
  • Texto adicional: Grado 3
  • Dimensiones del artículo: Dimensiones del artículo
  • Dimensión de instalación: Dimensión de instalación
  • Instrucciones de instalación: se pueden apilar: horizontalmente 0 mm, verticalmente 50 mm
  • Material de la capucha: Policarbonato
  • Acabado del panel lateral: Aluminio
  • Altitud de funcionamiento: ≤ 5000 m
  • Humedad máxima permitida (funcionamiento): ≤ 95% (a 25°C, sin condensación)
  • Código de temperatura: T4 (-25 ... +70 °C |> 60 °C, Reducción de potencia: 2,5 %/K)
  • EN 61010-1: III (≤ 2000 m);II (≤ 5000 m)
  • Designación estándar: Variación de red/baja tensión
  • Seguridad de los equipos de medición, control, regulación y laboratorio: Seguridad de los equipos de medición, control, regulación y laboratorio
  • Tensión extrabaja de protección: Tensión extrabaja de protección
  • UL: UL
  • Compatibilidad electromagnética: Cumplimiento de la Directiva EMC 2014/30/UE.
  • Directiva de baja tensión: Conformidad con la Directiva de baja tensión 2014/35/UE
  • Emisiones conducidas: Emisiones conducidas
  • Radiación de interferencia: Radiación de interferencia
  • Descarga estática: Descarga estática
  • Descarga por contacto: 6 kV (nivel de severidad de la prueba 3)
  • Descarga de aire: 8 kV (Nivel de severidad de la prueba: 3)
  • Nota: Criterio A
  • Campo electromagnético de radiofrecuencia: Campo electromagnético de radiofrecuencia
  • Intensidad del campo de prueba: 10 V/m (nivel de severidad de la prueba: 3)
  • Transitorios rápidos (ráfaga): Transitorios rápidos (ráfaga)
  • Estrés repentino: Estrés repentino
  • Interferencia conducida: Conducida Influencia
  • Entrada/Salida/Señal: desequilibrada
  • Voltaje: 400 V CA
  • Caídas de tensión: Caídas de tensión
  • Caída de tensión: 0%
  • Criterios: Criterios
  • Criterio A: Comportamiento operativo normal dentro de los límites especificados.
  • Criterio B: Deterioro temporal del comportamiento operativo que el dispositivo corrige por sí mismo.
  • Criterio C: Deterioro temporal del comportamiento operativo que se corrige mediante el propio dispositivo o que puede restablecerse accionando los controles.
  • Temperatura ambiente (tipo de arranque probado): -40 °C
  • AWG: 24...16 (Cu);20 (recomendado)
  • Funcionamiento con corriente alterna: funcionamiento con corriente alterna
  • Formato de red: Red en estrella (TN, TT, IT (PE))
  • Tensión típica de la red eléctrica nacional: 3 x 400 V CA; 3 x 480 V CA
  • Tipo de tensión de alimentación: CA
  • Rango de frecuencia (fN): 50 Hz ... 60 Hz
  • Circuito de protección: Protección contra transitorios | Varistor
  • Factor de potencia (cos phi): 0,53 (3 x 480 V CA)
  • Corriente de fuga a PE:< 3,5 mA
  • Reducción de potencia: 60 °C ... 70 °C
  • Desviación de la regla:< 1% (distribución de carga estática del 10% al 90%).< 3% (distribución de carga dinámica del 10% al 90%).< 0,1% (cambio de voltaje de entrada ±10%)
  • Factor de cresta: típico 3 (3 x 400 V CA); típico 3.1 (3 x 480 V CA)
  • Directiva de protección medioambiental: Directiva RoHS 2011/65/UE; RAEE; REACH
  • Distancia de instalación derecha/izquierda: 0 mm / 0 mm
  • Distancia de instalación superior/inferior: 50 mm / 50 mm
  • Corrientes armónicas: Corrientes armónicas
  • Parpadeo: Parpadeo
  • Número de períodos: 1 período
  • Emisiones: Emisiones según EN 61000-6-3 (zonas residenciales y comerciales) y EN 61000-6-4 (zonas industriales).
  • Inmunidad a las interferencias: Inmunidad a las interferencias según EN 61000-6-1 (residencial) y EN 61000-6-2 (industrial).
  • Fusible de entrada del dispositivo: 3,15 A interno (protección del dispositivo)
  • Pérdida de potencia mínima en reposo:< 0,84 W (3 x 400 V CA)
  • Pérdida de potencia mínima a carga nominal:< 12,6 W (3 x 400 V CA)
  • Protección integrada: no
  • Identificación de polos: 3.1 (13), 3.2 (14)
  • LED apagado: Sin tensión de alimentación de CA (apagado)
  • LED encendido (verde), CC OK: UOut> 21 V CC e IOut< 0,9 x IN (uno (verde), CC DE ACUERDO)
  • Salida de señal de CC correcta: Salida de señal de CC correcta
  • Tipo de señalización: Contacto de conmutación CC OK - Estado de la señal Funcionamiento (UN = 24 V CC, IOut = IN)
  • Tensión de conmutación: máx. 30 V CC (SELV)
  • Capacidad de conducción de corriente: máx. 100 mA
  • Estado de la condición (contacto cerrado): UOut> 21 V CC e IOut< 0,9 x IN (contacto cerrado)
  • Estado de la condición (contacto abierto): UOut< 21 V CC o IOut> 0,9 x IN (promedio durante 60 s) (contacto abierto)
  • Nivel de funcionamiento (reducción de la potencia de salida):> 2000 m (Reducción: 10 %/1000 m)
  • EN 61010-2-201: III (≤ 2000 m); II (≤ 5000 m)
  • Seguridad de las fuentes de alimentación de hasta 1100 V (distancias de aislamiento): Seguridad de las fuentes de alimentación de hasta 1100 V (distancias de aislamiento)
  • Seguridad eléctrica: Seguridad eléctrica
  • Separación segura: Separación segura
  • Limitación de las corrientes armónicas de la red: Limitación de las corrientes armónicas de la red
  • Variación/subtensión de la red: Variación/subtensión de la red
  • LED encendido (amarillo), IOut> 90%: UOut> 21 V CC e IOut> 0,9 x ENTRADA (uno (amarillo), SALIDA> 90%)
  • LED encendido (rojo), ISHORT: UOut< 21 V CC e IOut> 0,9 x PULG (uno (rojo), ISHORT)
  • LED encendido (rojo intermitente) OVP: UOUT> OVP (Protección contra sobretensión) (encendido (parpadeo rojo))
  • Profundidad (profundidad del dispositivo (riel de montaje)): 115 mm (profundidad del dispositivo (riel de montaje))
  • Voltaje adicional de seguridad: Voltaje adicional de seguridad
  • ANSI/UL 121201: ANSI/UL 121201
Tensión de entrada (nominal)

3 x 400 - 500 V/AC

Tipo de producto

Alimentación de corriente

Tensión de entrada (mín.)

400 V/AC

Tensión de entrada (máx.)

500 V/AC

Corriente de salida (máx.)

5 A

Corriente de salida (máx.) - redondeada

5 A

120 W

Tipo de salida (fuentes de alimentación)

Ajustable

fases

3

Tensión de salida (nom.)

24 V/DC

conexión

Conexión de fuerza de resorte Push-In

Dimen.

(Lon. x Anch. x Alt.) 120 x 35 x 135 mm

Tensión de salida (máx.)

28 V/DC

Tensión de salida (mín.)

24 V/DC

Temperatura de funcionamiento (máx.)

70 °C

Temperatura de servicio (máx.) (reducción)

70 °C

Temperatura de servicio (mín.) (reducción)

60 °C

Temperatura de funcionamiento (min.)

-25 °C

Fabricante de la pieza.

1362783

Contenido

1 UD(S).

Dispositivos de alimentación, características

Tensión de salida regulable

Anchura

35 mm

Altura

135 mm

longitud

120 mm

IP20

Máx. Temperatura

70 °C

min temperatura.

-25 °C

tipo

TRIO3-PS/3AC/24DC/5

Rendimiento

90.5 %

Profundidad

120 mm

Altura de montaje

135 mm

35 mm

135 mm

120 mm

135 mm

FALSE

TRUE

AC

120 W

TRUE

Other

TRUE

FALSE

TRUE

IP20

FALSE

24-28 V

TRUE

320-550 V

320-550 V

TRUE

None

7.5 A

24 V

5 A

None

Other

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3588061 Phoenix Contact 1362783 Alimentación de corriente 24 V/DC 5 A 120 W Contenido 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3588061 Phoenix Contact 1362783 Alimentación de corriente 24 V/DC 5 A 120 W Contenido 1 UD(S).

Descripción

Fuente de alimentación conmutada primaria, TRIO POWER, conexión de inserción, montaje en carril DIN, entrada: trifásica, salida: 24 V CC / 5 A, ajustable de 24 V CC a 28 V CC.
