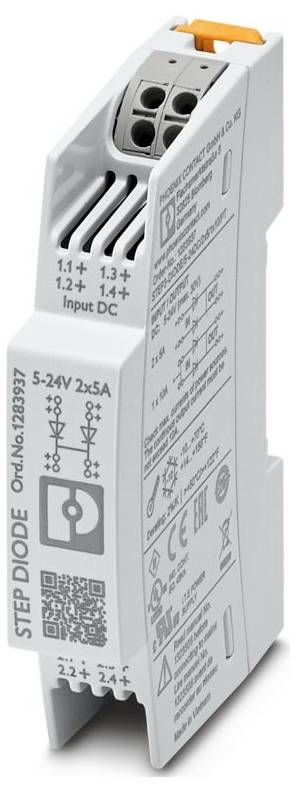

Name: Phoenix Contact 1283937 Módulo de redundancia 10 A Número de salidas: 2 x
Brand: Phoenix Contact
SKU: 3568236
Availability: SoldOut

Phoenix Contact 1283937 Módulo de redundancia 10 A Número de salidas: 2 x-0

Similar a la imagen

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

No disponible

Vendido y enviado por Conrad Electronic

Total (25,20 € / Unidad)

25,20 €

más el IVA aplicable

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Familia de productos: Diodo paso a paso
Tipo de conexión: Conexión a presión
Ancho: 18 mm
Altura: 90 mm
Profundidad: 61 mm
Unidad de división: 1 TE (DIN 43880)
Material de la carcasa: PC
Condiciones ambientales: Condiciones ambientales
Tipo de seguridad: IP20
Temperatura ambiente (de funcionamiento): -10 °C ... 70 °C (Reducción de potencia:> 50 °C | 2 %/K)
Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
Normas/Regulaciones: EN 61000-4-5
Nota: T4 (-10 °C ... +70 °C,> 50 °C, Reducción de potencia: 2 %/K)
Tipo de montaje: montaje en carril DIN
Propiedades de aislamiento: Propiedades de aislamiento
Nivel de contaminación: 2
Choque (funcionamiento): 18 ms, 30 g, por dirección espacial (IEC 60068-2-27)
Vibración (funcionamiento):< 15 Hz, amplitud ±2,5 mm (IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 min.
Longitud de pelado: 10 mm (rígido/flexible/virola sin funda de plástico); 13 mm (virola con funda de plástico)
Posición de instalación: carril de montaje horizontal NS 35, EN 60715
Rango de frecuencia: 150 kHz ... 80 MHz
Marcado: Listado UL/C-UL ANSI/UL 121201 Clase I, División 2, Grupos A, B, C, D (Ubicación peligrosa)
Clase de protección III
Rango de voltaje de entrada: 5 V CC ... 24 V CC
Rango de voltaje de entrada: 4,5 V CC ... 30 V CC
Tensión de salida nominal: UIn - 0,5 V
Corriente de salida nominal (IN): 2 x 5 A; 1 x 10 A
Entrada: 1 kV (nivel de severidad de la prueba 3 - simétrico); 2 kV (nivel de severidad de la prueba 3 - asimétrico)
Conexión del conductor: Conexión del conductor
rígido: 0,2 mm² ... 2,5 mm²
flexible: 0,2 mm² ... 2,5 mm²
Flexible con casquillo, sin funda de plástico: 0,5 mm² ... 1,5 mm²; 1 mm² (recomendado)
Flexible con casquillo y funda de plástico: 0,2 mm² ... 1 mm²; 1 mm² (recomendado)
Salida: 1 kV (nivel de severidad de la prueba 3 - simétrico); 2 kV (nivel de severidad de la prueba 3 - asimétrico)
Tensión de aislamiento de entrada/salida: 550 V CA
MTBF (IEC 61709, SN 29500):> 29675000 h (25 °C);> 18693000 h (40 °C);> 13.996.000 h (50 °C)
Dimensiones del artículo: Dimensiones del artículo
Dimensión de instalación: Dimensión de instalación
Instrucciones de montaje: se pueden apilar: horizontalmente 0 mm, verticalmente 30 mm
Clase de inflamabilidad según UL 94 (carcasa/terminales): V0
Material de la carcasa: Metal
Altitud operativa: ≤ 5000 m (> 2000 m, reducción de potencia: 10 %/1000 m)
Humedad máxima permitida (funcionamiento): ≤ 95% (a 25°C, sin condensación)
Designación estándar: Protección de tensión muy baja
Tensión extrabaja de protección: Tensión extrabaja de protección
UL: UL
Construcción naval: Construcción naval
Compatibilidad electromagnética: Cumplimiento de la Directiva EMC 2014/30/UE.
Directiva de baja tensión: Conformidad con la Directiva de baja tensión 2014/35/UE
Nota: Criterio A
Transitorios rápidos (ráfaga): Transitorios rápidos (ráfaga)
Estrés repentino: Estrés repentino
Interferencia conducida: Interferencia conducida
Entrada/Salida/Señal: desequilibrada
Voltaje: 10 V (Nivel de severidad de la prueba: 3)
Criterios: Criterios
Criterio A: Comportamiento operativo normal dentro de los límites especificados.
Criterio B: Deterioro temporal del comportamiento operativo que el dispositivo corrige por sí mismo.
AWG: 24 ... 14 (Cu)
Tipo de tensión de alimentación: CC
Reducción de potencia: 50 °C ... 70 °C (2 % / K)
Distancia de instalación derecha/izquierda: 0 mm / 0 mm
Distancia de instalación superior/inferior: 30 mm / 30 mm
Inmunidad: EN 61000-6-2:2019
Seguridad eléctrica: Seguridad eléctrica
Tensión de aislamiento de entrada, salida/carcasa: 550 V CA
Profundidad (profundidad del dispositivo (riel de montaje)): 55 mm (profundidad del dispositivo (riel de montaje))
Material de la correa del pie: Poliamida
Corriente de entrada nominal (IN): 1 x 10 A; 2 x 5 A
Protección contra polaridad inversa: sí< 60 V CC
Caída de tensión de entrada/salida: típica 0,5 V (IOUT = 5 A)
Protección contra sobretensiones transitorias: Transildiodo
LED: sí
Calor seco (IEC 60068-2-2): 70 °C (16 h)
Ciclo de calor húmedo (IEC 60068-2-30): 55 °C (95 %, 2 x 23 h)
Frío (IEC 60068-2-1): -25 °C (16 h)

ejecución: rieles de montaje

Tipo de producto: Módulo de redundancia

Tensión de entrada (mín.): 4.5 V/DC

Tensión de entrada (máx.): 30 V/DC

Corriente de salida (máx.): 10 A

Corriente de salida (máx.) - redondeada: 10 A

Número de salidas: 2 x

conexión: Conexión de fuerza de resorte Push-In

Dimen.: (Lon. x Anch. x Alt.) 61 x 18 x 90 mm

Tipo de salida (fuentes de alimentación): Tensión fija

Fabricante de la pieza.: 1283937

Anchura: 18 mm

Altura: 90 mm

longitud: 61 mm

Máx. Temperatura: 70 °C

min temperatura.: -10 °C

tipo: STEP3-DIODE/5-24DC/2X5/1X10/PT

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3568236 Phoenix Contact 1283937 Módulo de redundancia 10 A Número de salidas: 2 x

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3568236 Phoenix Contact 1283937 Módulo de redundancia 10 A Número de salidas: 2 x

Descripción

Módulo de redundancia STEP DIODE, montaje en carril DIN, 5 V CC ... 24 V CC, 1 x 10 A, 2 x 5 A

Este texto es el resultado de una traducción automática.

Descripción

Módulo de redundancia STEP DIODE, montaje en carril DIN, 5 V CC ... 24 V CC, 1 x 10 A, 2 x 5 A

Este texto es el resultado de una traducción automática.
