Phoenix Contact 1232304 FL SWITCH TSN 2316 Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

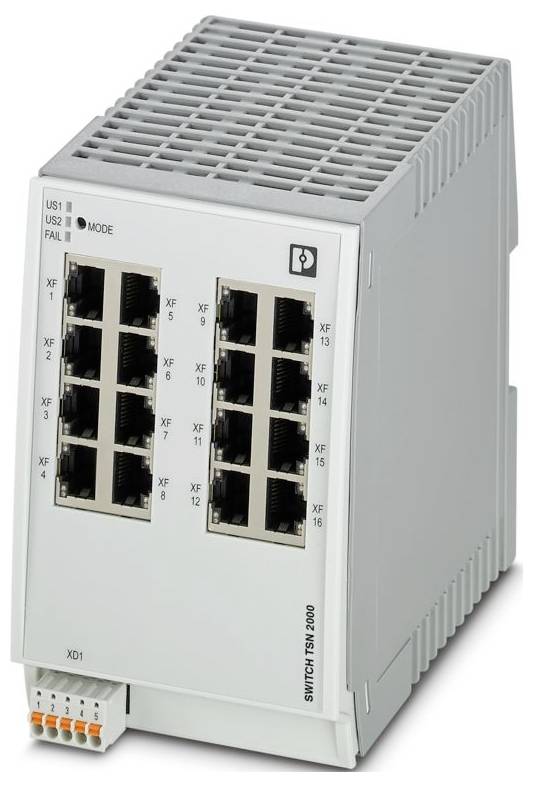

Phoenix Contact 1232304 FL SWITCH TSN 2316 Industrial Ethernet Switch 10 / 100 / 1000 MBit/s-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Total (1365,55 € / Unidad)
1365,55 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Familia de productos: Switch TSN gestionado 2000
  • Diseño: con forma de libro
  • Tipo de conexión: Conexión de resorte a presión
  • Sección transversal del conductor flexible: 0,25 mm² ... 1,5 mm²
  • Sección transversal del conductor rígido: 0,25 mm² ... 1,5 mm²
  • Sección transversal del conductor AWG: 24 ... 16
  • Ancho: 85 mm
  • Altura: 130 mm
  • Profundidad: 115 mm
  • Material de la carcasa: Policarbonato reforzado con fibra
  • Condiciones ambientales: Condiciones ambientales
  • Tipo de seguridad: IP20
  • Temperatura ambiente (funcionamiento): -40 °C ... 60 °C
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
  • Normas/Regulaciones: EN 61000-6-4
  • Tipo de montaje: montaje en carril DIN
  • Propiedades de aislamiento: Propiedades de aislamiento
  • Nivel de contaminación: 2
  • Humedad admisible (en funcionamiento): 10% ... 95% (sin condensación)
  • Resistencia al impacto (funcionamiento): 30 g (EN 60068-2-27)
  • Vibración (funcionamiento): según IEC 60068-2-6: 5g, 150 Hz
  • Longitud de desprendimiento: 9 mm
  • General: Se ofrece asistencia telefónica y presencial (con cargo adicional).
  • Velocidad de transmisión: 10/100/1000 Mbps
  • Pérdida máxima de potencia en condiciones nominales: 30 W (US = Mín., Tamb = Máx., DOI = Máx.)
  • Clase de protección: III (VDE 0106)
  • Presión atmosférica (en funcionamiento): 79 kPa ... 108 kPa hasta 2000 m sobre el nivel del mar (sin reducción de potencia)
  • Longitud de transmisión: 100 m (por segmento)
  • Rango de tensión de alimentación: 12 V CC ... 57 V CC
  • Humedad admisible (almacenamiento/transporte): 10% ... 95% (sin condensación)
  • Nota sobre la aplicación: Solo para uso industrial.
  • Consumo: 740 mA
  • Ondulación residual: 3,6 VPP (dentro del rango de voltaje permitido)
  • Función: Función
  • Compatibilidad electromagnética: Cumplimiento de la Directiva EMC 2014/30/UE.
  • Radiación de interferencia: Radiación de interferencia
  • Inmunidad: EN 61000-6-2
  • Indicador de estado: LEDs: US1, US2 (alimentación), Fallo (contacto de alarma), 2 LEDs por puerto Ethernet (enlace/actividad y velocidad)
  • Física de la transmisión: Cobre
  • MTTF: 257,17 años (SN 29500 Estándar, temperatura 25 °C, ciclo de trabajo 21%); 126,12 años (SN 29500 Estándar, temperatura 40 °C, ciclo de trabajo 34,25%); 25,76 años (SN 29500 Estándar, temperatura 60 °C, ciclo de trabajo 100%) %)
  • Suministro: Suministro
  • Presión atmosférica (almacenamiento/transporte): 79 kPa ... 108 kPa hasta 2000 m sobre el nivel del mar (sin reducción de potencia).
  • Libre de sustancias que perjudican la humectación de la pintura: Sí
  • Consumo de corriente típico: 740 mA (a US = 24 V CC y temperatura ambiente de 25 °C)
  • Consumo máximo de corriente: 2,5 A (US = Mín., Tamb = Máx., DOI = Máx.)
  • Nota sobre el tipo de conexión: Utilice únicamente cables de cobre con un rango de temperatura admisible de -40 °C a 70 °C (para Tamb = 60 °C) como cables de conexión para la fuente de alimentación.
  • Número de canales: 16 (puertos RJ45)
  • Medio de transmisión: cobre
  • Diagnóstico local: Tensión de alimentación US1/2, LED US1, US2 verde; Fallo: varios LED rojos; Estado del enlace LINK: LED verde
  • Características especiales: Proceso de desarrollo certificado según IEC 62443-4-1; Compatible con IEC 62443-4-2.
  • Funcionalidad básica: Conmutador de almacenamiento y reenvío, compatible con los estándares IEEE 802.3.
  • Funciones del interruptor: Funciones del interruptor
  • Funciones de diagnóstico: Historial RMON; LLDP (Protocolo de descubrimiento de capa de enlace); Trampas SNMP; Duplicación de puertos N:1; ACD (Detección de conflictos de direcciones); SysLog; Vigilancia CRC
  • Funciones de filtrado: Calidad de servicio (8 clases de prioridad); Clase de servicio; DiffServ/DSCP; Priorización de puertos; VLAN (hasta 32 VLAN); IGMP Snooping/Querier (v1/v2); Consulta automática de puertos; Filtrado de multidifusión extendido
  • Configuración IP: Cliente DHCP; Opción 82 de DHCP (Agente de retransmisión); Servidor DHCP (basado en grupo, basado en puerto); BootP; DCP (Protocolo de descubrimiento y configuración)
  • Tabla de direcciones MAC: 32k
  • Administración: Administración basada en web (HTTP/HTTPS); Administración de usuarios basada en roles (LDAP, RADIUS); SNMPv1/v2/v3; Interfaz de línea de comandos (Telnet, SSH)
  • Redundancia: MRP (Protocolo de Redundancia de Medios); RSTP (Protocolo de Árbol de Expansión Rápida); FRD (Detección Rápida de Anillos); Soporte para Árboles Grandes; LACP (Protocolo de Control de Agregación de Enlaces); Redundancia del sistema PROFINET S2
  • Características adicionales: Tramas Jumbo (máx. 9600 bytes); Transmisión MMS y GOOSE (IEC 61850-8-1); Transmisión Modbus/TCP
  • Sincronización horaria: SNTP (Simple Network Time) Protocolo); gPTP (IEEE 802.1AS); IEEE 1588v2 (Reloj transparente)
  • Características de seguridad: Características de seguridad
  • Funcionalidad: Funcionalidad
  • Designación de salida: Salida de alarma
  • Digital:: Digital:
  • Ethernet (RJ45): Ethernet (RJ45)
  • LEDs de señal: Recepción de datos, estado del enlace
  • Conexión de alimentación: mediante COMBICON, sección transversal máxima del conductor 1,5 mm².
  • Configuración de prueba: alimentación de 24 V / tierra funcional 500 V CC 1 min; interfaz Ethernet / todos los demás potenciales 2,25 kV CC 1 min
  • Indicadores de estado y diagnóstico: LEDs: US1, US2 (alimentación), Fallo (contacto de alarma), 2 LEDs por puerto Ethernet (Enlace/Actividad y Velocidad).
  • Tensión de alimentación (CC): 24 V CC (redundante)
  • Cumplimiento de EMC: EN 61000-6-2 EN 61000-4-2 (ESD) Criterio B; EN 61000-6-2 EN 61000-4-3 (Campos electromagnéticos) Criterio A; EN 61000-6-2 EN 61000-4-4 (EFT/ráfaga) Criterio A; EN 61000-6-2 EN 61000-4-5 (sobretensión) Criterio A; EN 61000-6-2 EN 61000-4-6 (Inmunidad conducida) Criterio A; EN 61000-6-2 EN 61000-6-4 (Emisiones) Clase A; EN 61000-6-2 EN 61000-6-4 (Emisiones conducidas) Clase A
  • Tensión de control del contacto de señalización: típica 24 V CC
  • Clase de conformidad PROFINET: Clase de conformidad B
  • Función del dispositivo PROFINET: Dispositivo PROFINET; Inicio rápido
  • Seguridad de puerto: basada en MAC, RADIUS (IEEE 802.1X), omisión de autenticación MAC.
Tipo de producto

Industrial Ethernet Switch

Velocidad de transferencia LAN

1000 MBit/s

Velocidad de transferencia

10 / 100 / 1000 MBit/s

Funcionalidad básica

Interruptor gestionado

puertos Ethernet

16

Puertos 10/100/1000 MB/s

16 x

Jumbo Frames

Sí

Anchura

85 mm

Altura

130 mm

Profundidad

115 mm

tipo

FL SWITCH TSN 2316

Interfaces

RJ45

IP20

Tensión de servicio

24 V/DC

Máx. Temperatura ambiente

60 °C

min Temperatura ambiente.

-40 °C

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3566977 Phoenix Contact 1232304 FL SWITCH TSN 2316 Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3566977 Phoenix Contact 1232304 FL SWITCH TSN 2316 Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Descripción

Switch gestionado TSN Serie 2000, 16 puertos RJ45 10/100/1000 Mbps, conformidad PROFINET Clase B, proceso de desarrollo certificado según IEC 62443-4-1, compatible con IEC 62443-4-2.
