Phoenix Contact 1217524 Cable de conexión M8 Conector recto sobre acoplamiento recto 2 m Número de polos: 2 1 UD(S).

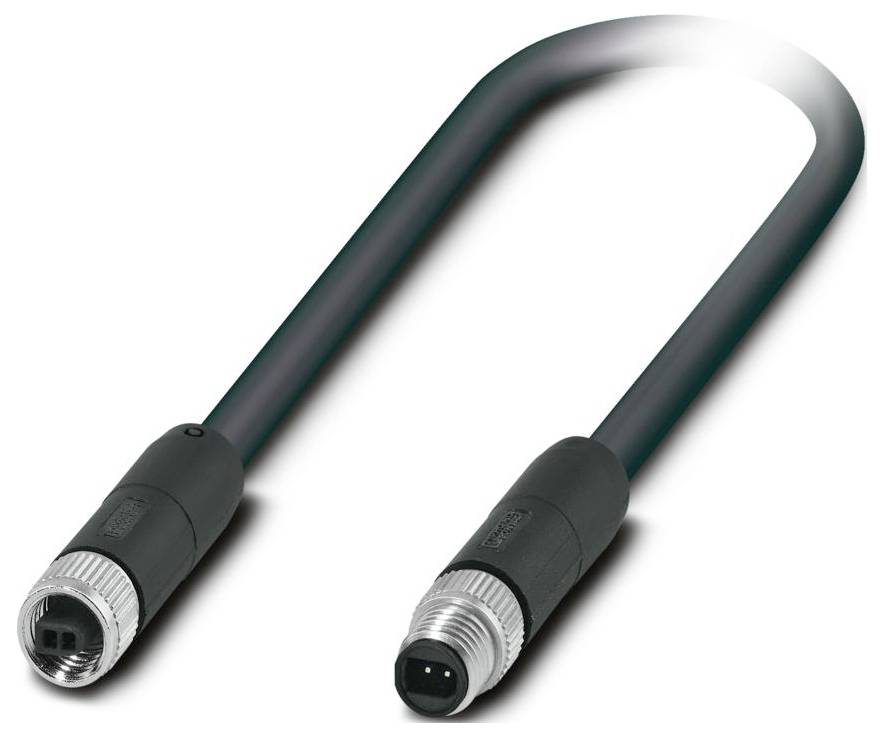

Phoenix Contact 1217524 Cable de conexión M8 Conector recto sobre acoplamiento recto 2 m Número de polos: 2 1 UD(S).-0
Similar a la imagen
Tipo de producto
Cable de conexión
diseño
Conector recto sobre acoplamiento recto
Norma de conectores
Ethernet
Un lado de conexión
Conector M8, recto
Lado del terminal B
Conector hembra M8, recto
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
2 Unidad(es)
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
40,33 €
3
3% = 3,93 €
39,02 €
5
5% = 9,15 €
38,50 €
10
5% = 21,90 €
38,14 €
25
6% = 64,50 €
37,75 €
Los descuentos por cantidad varían según el vendedor
Número
Total (40,33 € / Unidad)
40,33 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Solo quedan 2 Unidad(es) disponibles
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Número de polos: 2
  • Tensión nominal UN: 72 V CC
  • Par de apriete: 0,2 Nm
  • Clase de inflamabilidad según UL 94: V0
  • Condiciones ambientales: Condiciones ambientales
  • Grado de protección: IP65; IP67
  • Temperatura ambiente (funcionamiento): -20 °C ... 80 °C (cable, instalación fija)
  • Normas/Reglamentos: IEC 63171-5
  • Nota: T1-SPE
  • Propiedades de aislamiento: Propiedades de aislamiento
  • Categoría de sobretensión: II
  • Nivel de contaminación: 3
  • Material de sellado: FKM
  • Material de la superficie de contacto: Ni/Au
  • Diámetro exterior del cable: 5,10 mm ±0,2 mm
  • Sistema de bus: Ethernet
  • Carcasa exterior, material: PVC
  • Material conductor: hilos de cobre estañado
  • Longitud del cable: 2 m
  • Sección transversal del conductor: 2 x 0,34 mm²
  • Blindaje: Tecnología de blindaje avanzada
  • Designación estándar: conector M8
  • Indicador de estado: no
  • Carcasa exterior, color: negro
  • Aplicación: Estándar
  • Medio de transmisión: cobre
  • Resistencia de aislamiento: ≥ 5 GΩ*km
  • Contacto del material: Cu
  • Asignación de conexión: Asignación de conexión
  • Indicador de estado disponible: no
  • Material de contacto del soporte: PP
  • Estilo UL AWM: 2095 (80 °C / 300 V)
  • Protegido: sí
  • Tipo de cable: Ethernet de par único, flexible, de PVC, negro [97B]
  • Línea de señal de estructura del conductor: 7x
  • Línea de señal AWG: 22
  • Diámetro del cable con aislamiento: 1,65 mm
  • Material para el aislamiento del conductor: PE espumado
  • Cable único, color: blanco, azul
  • Espesor de la pared exterior: 0,55 mm
  • Enhebrado total: 1 par con rellenos enhebrados longitudinalmente
  • Tensión nominal del cable: 300 V
  • Radio de curvatura mínimo, instalado permanentemente: 4 x D
  • Radio de curvatura mínimo, instalado permanentemente: 21 mm
  • Retardancia a la llama: según FT-2
  • Número de salidas de cable: 1
  • Ciclos de apareamiento: ≥ 100
  • Conexión 1: Conexión 1
  • Puerto 2: Puerto 2
  • Resistencia máxima del conductor: ≤ 59,4 Ω/km
  • Construcción del conductor: 1 x 2 x AWG 22/7, S/FTP
  • Cobertura óptica de la pantalla: 80%
  • Impedancia característica: 100 Ω ±15 Ω (a 20 MHz)
  • M8: M8
  • Trenzado de pares: 2 cables por par
  • Material del mango: TPU, ignífugo, autoextinguible.
  • Material del tornillo: Zinc fundido a presión, niquelado
  • Tipo de sensor: Ethernet de par único
  • Tipo/categoría de señal: Ethernet de par único CAT B (IEC 63171)
  • Tasa de transferencia: hasta 10 Mbit/s
  • Dibujo dimensional: Diagrama de pines Ethernet de par único, 2 pines
  • Diseño: Zócalo M8, recto, 2 pines, blindado (Tecnología de blindaje avanzada), codificación: SPE
  • Contacto | Color (designación de señal) | Contacto (opcional): 1 (conector) | WH (RX/TX+) | 1 (conector); 2 (conector) | BU (RX/TX-) | 2 (conector)
  • Par único de cables Ethernet flexibles de PVC negro [97B]: Par único de cables Ethernet flexibles de PVC negro [97B]
tipo

SPE-T1-M8MSM/2,0-97B/M8FSF

Tipo de producto

Cable de conexión

diseño

Conector recto sobre acoplamiento recto

Norma de conectores

Ethernet

Un lado de conexión

Conector M8, recto

Lado del terminal B

Conector hembra M8, recto

Número de polos

2

La longitud del cable

2 m

Material de cubierta

PVC

Tensión nominal

72 V/DC

Øe

5.10 mm

Calibre de cable (cableado de sensores actuadores)

0.34 mm²

Tipo de rosca, lado de conexión

M8

Tipo de rosca de la conexión por cable y montaje

M8

Color del cable

Schwarz

Material de contacto

Cobre

Superficie de contacto

Ni/Au

IP65

IP67

características especiales

Blindado

min temperatura.

-20 °C

Máx. Temperatura

80 °C

Fabricante de la pieza.

1217524

Contenido

1 UD(S).

Ø cable

5.10 mm

Ø del cable (máx.)

5.10 mm

Ø de capacidad de cables

5.10 mm (max)

Tensión de medición

72 V

Blindado

Sí

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3566666 Phoenix Contact 1217524 Cable de conexión M8 Conector recto sobre acoplamiento recto 2 m Número de polos: 2 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3566666 Phoenix Contact 1217524 Cable de conexión M8 Conector recto sobre acoplamiento recto 2 m Número de polos: 2 1 UD(S).

Descripción

Cable de red, Ethernet CAT A (10 Mbps), par único, 2 pines, PVC, negro, apantallado (Tecnología de Apantallamiento Avanzado), conector recto M8-SPE / IP67 a toma recta M8-SPE / IP67, longitud del cable: 2 m

Este texto es el resultado de una traducción automática.
