Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Dispositivo de protección contra sobretensiones 1 UD(S).

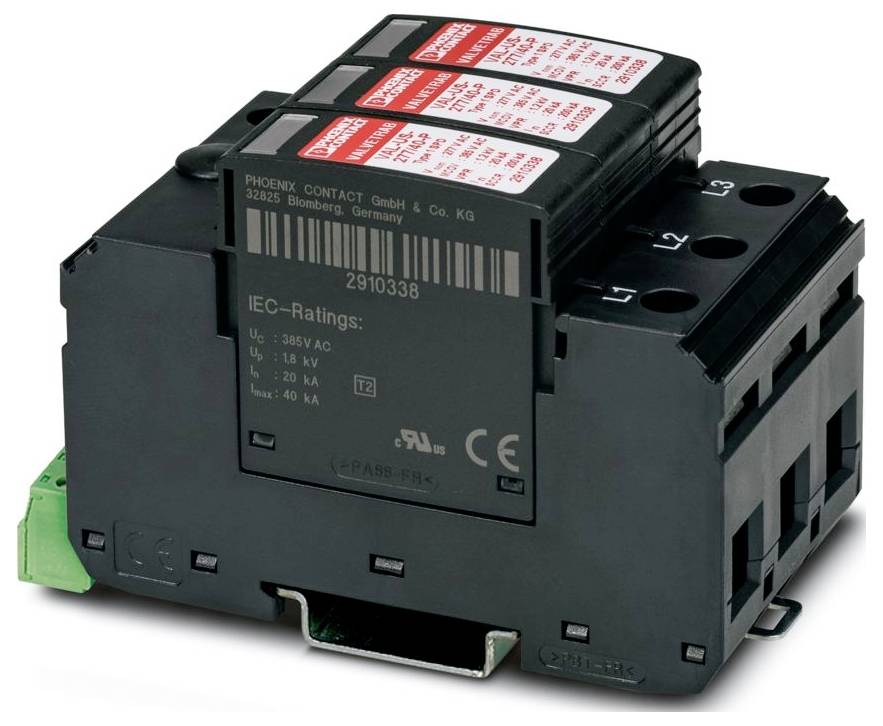

Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Dispositivo de protección contra sobretensiones 1 UD(S).-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Total (155,45 € / Unidad)
155,45 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Familia de productos: VALVETRAB US
  • Clase de prueba IEC: II;T2
  • Diseño: Módulo de riel de montaje enchufable de dos partes
  • Número de polos: 3
  • Mensaje de fallo de protección contra sobretensiones: contacto de señalización remota visual
  • Tensión nominal UN: 277/480 V CA (TN-C)
  • Visualización / Notificación remota: Visualización / Notificación remota
  • Función de conmutación: Cambiador
  • Tipo de conexión: Conexión mediante enchufe/tornillo a través de COMBICON
  • Rosca del tornillo: M2
  • Par de apriete: 30 lbf-in.
  • Sección transversal del conductor flexible: 0,14 mm² ... 1,5 mm²
  • Sección transversal del conductor rígido: 0,14 mm² ... 1,5 mm²
  • Sección transversal del conductor AWG: 14 ... 2
  • Ancho: 53,4 mm
  • Altura: 98,7 mm
  • Profundidad: 65,7 mm
  • Unidad de división: 3 TE
  • Color: negro (RAL 9005)
  • Clase de inflamabilidad según UL 94: V-0
  • Material de la carcasa: PA 6.6; PBT
  • Datos mecánicos: Datos mecánicos
  • Pared lateral abierta: No
  • Dirección de acción: 3L-GND
  • Corriente del conductor de protección IPE: ≤ 450 µA
  • Corriente de impulso de descarga nominal ln (8/20) µs: 20 kA
  • Condiciones ambientales: Condiciones ambientales
  • Grado de protección: IP20 (solo cuando se utilizan todos los terminales)
  • Temperatura ambiente (funcionamiento): -40 °C ... 80 °C
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 80 °C
  • Altitud: ≤ 2000 m (sobre el nivel del mar)
  • Normas/Regulaciones: EN 61643-11
  • Nota: 2012
  • Tipo de montaje: Carril de montaje: 35 mm
  • Tipo EN: T2
  • Propiedades de aislamiento: Propiedades de aislamiento
  • Categoría de sobretensión: III
  • Nivel de contaminación: 2
  • Frecuencia nominal fN: 50 Hz (60 Hz)
  • Valor CTI del material: 600
  • Material aislante: PA 6.6/PBT
  • Grupo de materiales: I
  • Rutas de protección: LL;LG
  • Corriente de descarga máxima Imax (8/20) µs: 40 kA
  • Nivel de protección superior: ≤ 1,8 kV
  • Tensión residual Ures: ≤ 1,8 kV (en In); ≤ 1,7 kV (a 10 kA); ≤ 1,5 kV (a 5 kA); ≤ 1,3 kV (a 3 kA)
  • Comportamiento de TOV en UT: 480 V CA (5 s / modo de resistencia); 530 V CA (120 min / modo de fallo seguro)
  • Humedad admisible (operativa): 5% ... 95%
  • Choque (operacional): 25 g (semisinusoidal / 11 ms / 3x ±X, ±Y, ±Z)
  • Vibración (funcionamiento): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
  • Especificaciones UL: Especificaciones UL
  • Sistema de distribución de energía: Yye
  • Frecuencia nominal: 50/60 Hz
  • Tipo SPD: 1
  • Designación de la conexión: Contacto de señalización remota defectuoso
  • Tensión de funcionamiento: 125 V CA
  • Corriente de funcionamiento: 5 mA CA ... 750 mA CA; 1 A CC
  • Longitud de desprendimiento: 7 mm
  • Contacto de señalización remota defectuoso: Contacto de señalización remota defectuoso
  • Capacidad de resistencia a cortocircuitos ISCCR: 25 kA
  • Fusible de capacidad máxima para cableado de línea derivada: 125 A (gG)
  • Tensión continua máxima MCOV (LG): 385 V CA
  • Tensión nominal: 277/480 V CA (trifásica)
  • Visualización UL / Notificación remota: Visualización UL / Notificación remota
  • Corriente de funcionamiento CA: 1 A CA
  • Datos del conector UL: Datos del conector UL
  • Tensión continua máxima MCOV (LL): 750 V CA
  • Distancias de separación y de avance lento: Distancias de separación y de avance lento
  • Capacidad de resistencia a cortocircuitos (SCCR): 200 kA
  • Tensión nominal de protección VPR (LL): 2500 V
  • Protección de tensión nominal VPR (LG): 1500 V
  • Corriente de impulso de descarga nominal In: 20 kA
  • Tensión continua máxima UC (L-PEN): 385 V CA
  • Tipo UL: Tipo 1
  • Corriente máxima de sobretensión por fase: 40 kA
Tipo de producto

Dispositivo de protección contra sobretensiones

Tensión nominal

277 V/AC

480 V/AC

ejecución

Módulo de riel de montaje enchufable de dos piezas

IP20

Fabricante de la pieza.

1199369

Dimen.

(Anch. x Alt. x Prof.) 53.4 x 98.7 x 65.7 mm

Anchura

53.4 mm

Altura

98.7 mm

Profundidad

65.7 mm

Contenido

1 UD(S).

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Dispositivo de protección contra sobretensiones 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Dispositivo de protección contra sobretensiones 1 UD(S).

Descripción

Dispositivo de protección contra sobretensiones de 3 canales con contacto de señalización remota, para 277/480 V CA, 4 cables.
