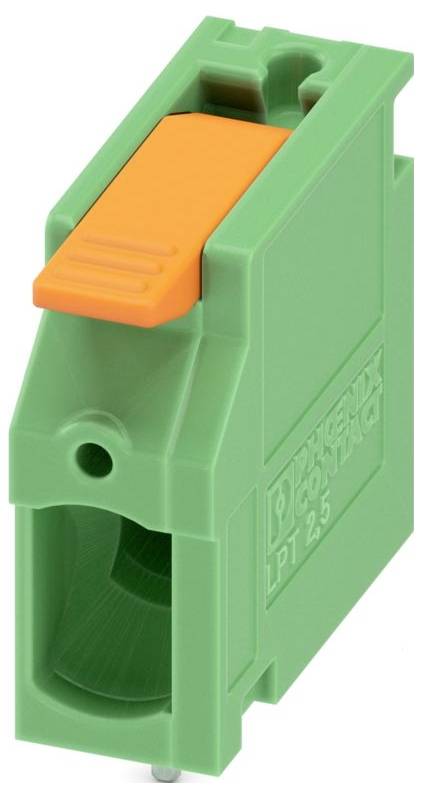

Phoenix Contact 1190296 Terminal para placas de circuito impreso 4 mm² Número de polos 1 Verde 100 UD(S).

Phoenix Contact 1190296 Terminal para placas de circuito impreso 4 mm² Número de polos 1 Verde 100 UD(S).-0
Similar a la imagen
Tipo de producto
Terminal para placas de circuito impreso
RM
5 mm
Número de polos por serie
1
Número de polos
1
conexión
Terminal Push-In
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
82 Set(s)
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
36,97 €
3
3% = 3,63 €
35,76 €
5
5% = 8,40 €
35,29 €
10
5% = 20,00 €
34,97 €
25
6% = 59,00 €
34,61 €
Los descuentos por cantidad varían según el vendedor
Número (Tamaño del paquete 100 UD(S).)
Total (36,97 € / Unidad)
36,97 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Terminal para placas de circuito impreso

  • Contenido 100 UD(S).

Especificaciones técnicas

  • Sección transversal del conductor conectable (sólido): 0,2-4 mm²
  • Sección transversal del conductor conectable, de hilos finos con casquillo: 0,25-2,5 mm²
  • Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,2-4 mm²
  • Sección transversal del conductor conectable (multifilar): 4-4 mm²
  • Tipo de conexión del conductor: Conexión con resorte
  • Tipo de conexión de PCB: Conexión de soldadura
  • Número de conexiones eléctricas: 1
  • Número de plantas: 1
  • Tipo de flejado: Cartón (para SMD)
  • Tipo de montaje en PCB: Contacto de conexión
  • Método de fijación: soldadura
  • Tensión de impulso nominal: 4 kV
  • Corriente nominal: 24 A
  • Temperatura de funcionamiento: -40-105 °C
  • Clase de inflamabilidad del material aislante según UL94: V0
  • Diámetro del pin de conexión: 1,3 mm
  • Longitud del pasador: 3,5 mm
  • Espacio entre conectores: 5 mm
  • Nivel de contaminación: 2
  • Material de la superficie de conexión: Estaño
  • Material aislante del cuerpo: otro
  • Categoría de sobretensión: III
tipo

LPT 2,5/ 1-5,0

Tipo de producto

Terminal para placas de circuito impreso

características especiales

Con palanca de mando

RM

5 mm

Número de series

1

Número de polos por serie

1

Número de polos

1

conexión

Terminal Push-In

Corriente nominal

24 A

Sección transversal cadena (min.)

0.2 mm²

Corriente nominal: redondeada

24 A

sección transversal maciza (min.)

0.2 mm²

Sección transversal de hebra (máx.)

4 mm²

sección transversal maciza (máx.)

4 mm²

Material de contacto

Estaño

Color del fabricante

Verde

Fabricante de la pieza.

1190296

Contenido

100 UD(S).

Altura

20.24 mm

longitud

3.5 mm

Color de la carcasa

Verde

Tensión de medición

400 V

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3566044 Phoenix Contact 1190296 Terminal para placas de circuito impreso 4 mm² Número de polos 1 Verde 100 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3566044 Phoenix Contact 1190296 Terminal para placas de circuito impreso 4 mm² Número de polos 1 Verde 100 UD(S).

Descripción

Bloque de terminales para PCB, corriente nominal: 24 A, tensión nominal (III/2): 400 V, sección transversal nominal: 2,5 mm², número de potenciales: 1, número de filas: 1, número de polos por fila: 1, familia de productos: LPT 2.5/, paso: 5 mm, tipo de conexión: conexión de palanca a presión, montaje: soldadura por ola, dirección de conexión conductor/placa: 0°, color: verde, disposición de pines: pines lineales, longitud del pin [P]: 3,5 mm, tipo de embalaje: embalado en una caja de cartón.
