Phoenix Contact 1135352 Terminal para placas de circuito impreso 4 mm² Número de polos 8 Schwarz 50 UD(S).

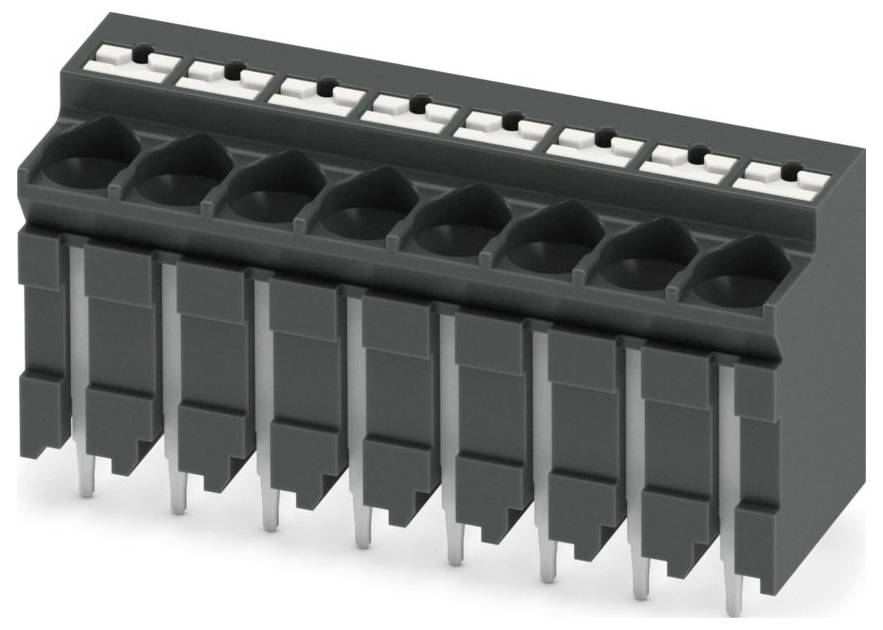

Phoenix Contact 1135352 Terminal para placas de circuito impreso 4 mm² Número de polos 8 Schwarz 50 UD(S).-0
Similar a la imagen
Tipo de producto
Terminal para placas de circuito impreso
RM
5 mm
Número de polos por serie
8
Número de polos
8
Dirección del enchufe
Vertical respecto a la placa de circuito impreso
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Lun. 14/12
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
126,04 €
3
2% = 9,21 €
122,97 €
5
3% = 21,45 €
121,75 €
10
4% = 51,20 €
120,92 €
Los descuentos por cantidad varían según el vendedor
Número (Tamaño del paquete 50 UD(S).)
Total (126,04 € / Unidad)
126,04 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Terminal para placas de circuito impreso

  • Contenido 50 UD(S).

Especificaciones técnicas

  • Sección transversal del conductor conectable (sólido): 0,2-4 mm²
  • Sección transversal del conductor conectable, de hilos finos con casquillo: 0,25-2,5 mm²
  • Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,2-4 mm²
  • Sección transversal del conductor conectable (multifilar): 4-4 mm²
  • Tipo de conexión del conductor: Conexión con resorte
  • Tipo de conexión de PCB: Conexión de soldadura
  • Número de conexiones eléctricas: 8
  • Número de plantas: 1
  • Tipo de flejado: Cartón (para SMD)
  • Tensión de impulso nominal: 4 kV
  • Corriente nominal: 32 A
  • Temperatura de funcionamiento: -40-105 °C
  • Clase de inflamabilidad del material aislante según UL94: V0
  • Diámetro del pin de conexión: 1,2 mm
  • Longitud del pasador: 2,6 mm
  • Espacio entre conectores: 5 mm
  • Nivel de contaminación: 2
  • Material de la superficie de conexión: Estaño
  • Material aislante del cuerpo: otro
  • Categoría de sobretensión: III
tipo

SPT-THR 2,5/ 8-V-5,0 P26

Tipo de producto

Terminal para placas de circuito impreso

características especiales

Para la conexión por soldadura THR

RM

5 mm

Número de series

1

Número de polos por serie

8

Número de polos

8

serie

SPT

Corriente nominal

32 A

Sección transversal cadena (min.)

0.2 mm²

Corriente nominal: redondeada

32 A

sección transversal maciza (min.)

0.2 mm²

Sección transversal de hebra (máx.)

4 mm²

sección transversal maciza (máx.)

4 mm²

Dirección del enchufe

Vertical respecto a la placa de circuito impreso

Material de contacto

Estaño

Color del fabricante

Schwarz

Fabricante de la pieza.

1135352

Contenido

50 UD(S).

Altura

21.75 mm

Color de la carcasa

Schwarz

Tensión de medición

400 V

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3564487 Phoenix Contact 1135352 Terminal para placas de circuito impreso 4 mm² Número de polos 8 Schwarz 50 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3564487 Phoenix Contact 1135352 Terminal para placas de circuito impreso 4 mm² Número de polos 8 Schwarz 50 UD(S).

Descripción

Bloque de terminales para PCB, corriente nominal: 32 A, tensión nominal (III/2): 400 V, sección transversal nominal: 4 mm², número de potenciales: 8, número de filas: 1, número de polos por fila: 8, familia de producto: SPT 2.5/..-V-THR, paso: 5 mm, tipo de conexión: terminal de resorte de inserción, montaje: soldadura THR / soldadura por ola, dirección de conexión conductor/placa: 0°, color: negro, disposición de pines: pines lineales, longitud del pin [P]: 2,6 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: embalado en una caja de cartón

Este texto es el resultado de una traducción automática.
