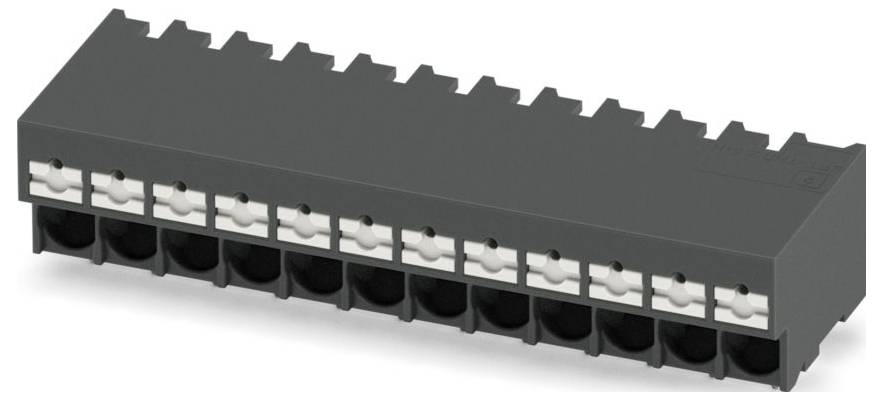

Similar a la imagen
Phoenix Contact 1135307 Terminal para placas de circuito impreso 4 mm² Número de polos 12 Schwarz 40 UD(S).
Tipo de producto
Terminal para placas de circuito impreso
RM
5 mm
Número de polos por serie
12
Número de polos
12
conexión
Conexión de fuerza de resorte Push-In
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
142,85 €
3
2% = 10,47 €
139,36 €
5
3% = 24,40 €
137,97 €
10
4% = 58,00 €
137,05 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número (Tamaño del paquete 40 UD(S).)
Total (142,85 € / Unidad)
142,85 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Terminal para placas de circuito impreso
- Contenido 40 UD(S).
Especificaciones técnicas
- Sección transversal del conductor conectable (sólido): 0,2-4 mm²
- Sección transversal del conductor conectable, de hilos finos con casquillo: 0,25-2,5 mm²
- Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,2-4 mm²
- Sección transversal del conductor conectable (multifilar): 4-4 mm²
- Tipo de conexión del conductor: Conexión con resorte
- Tipo de conexión de PCB: Conexión de soldadura
- Número de conexiones eléctricas: 12
- Número de plantas: 1
- Tipo de flejado: Cartón (para SMD)
- Tensión de impulso nominal: 4 kV
- Corriente nominal: 32 A
- Temperatura de funcionamiento: -40-105 °C
- Clase de inflamabilidad del material aislante según UL94: V0
- Diámetro del pin de conexión: 1,2 mm
- Longitud del pasador: 2,6 mm
- Espacio entre conectores: 5 mm
- Nivel de contaminación: 2
- Material de la superficie de conexión: Estaño
- Material aislante del cuerpo: otro
- Categoría de sobretensión: III
- tipo
SPT-THR 2,5/12-H-5,0 P26
- Tipo de producto
Terminal para placas de circuito impreso
- características especiales
Con conexión directa push-in
- RM
5 mm
- Número de series
1
- Número de polos por serie
12
- Número de polos
12
- serie
SPT
- conexión
Conexión de fuerza de resorte Push-In
- Corriente nominal
32 A
- Sección transversal cadena (min.)
0.2 mm²
- Corriente nominal: redondeada
32 A
- sección transversal maciza (min.)
0.2 mm²
- Sección transversal de hebra (máx.)
4 mm²
- sección transversal maciza (máx.)
4 mm²
- Dirección del enchufe
Horizontal respecto a la placa de circuito impreso
- Material de contacto
Estaño
- Color del fabricante
Schwarz
- Fabricante de la pieza.
1135307
- Contenido
40 UD(S).
- Altura
15.4 mm
- Color de la carcasa
Schwarz
- Tensión de medición
400 V
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3564373 Phoenix Contact 1135307 Terminal para placas de circuito impreso 4 mm² Número de polos 12 Schwarz 40 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3564373 Phoenix Contact 1135307 Terminal para placas de circuito impreso 4 mm² Número de polos 12 Schwarz 40 UD(S).
Descripción
Bloque de terminales para PCB, corriente nominal: 32 A, tensión nominal (III/2): 400 V, sección transversal nominal: 4 mm², número de potenciales: 12, número de filas: 1, número de polos por fila: 12, familia de productos: SPT 2.5/..-H-THR, paso: 5 mm, tipo de conexión: terminal de resorte de inserción, montaje: soldadura THR / soldadura por ola, dirección de conexión conductor/placa: 0°, color: negro, disposición de pines: pines lineales, longitud del pin [P]: 2,6 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: embalado en una caja de cartón.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
