Phoenix Contact 1135294 Terminal para placas de circuito impreso 4 mm² Número de polos 3 Schwarz 140 UD(S).

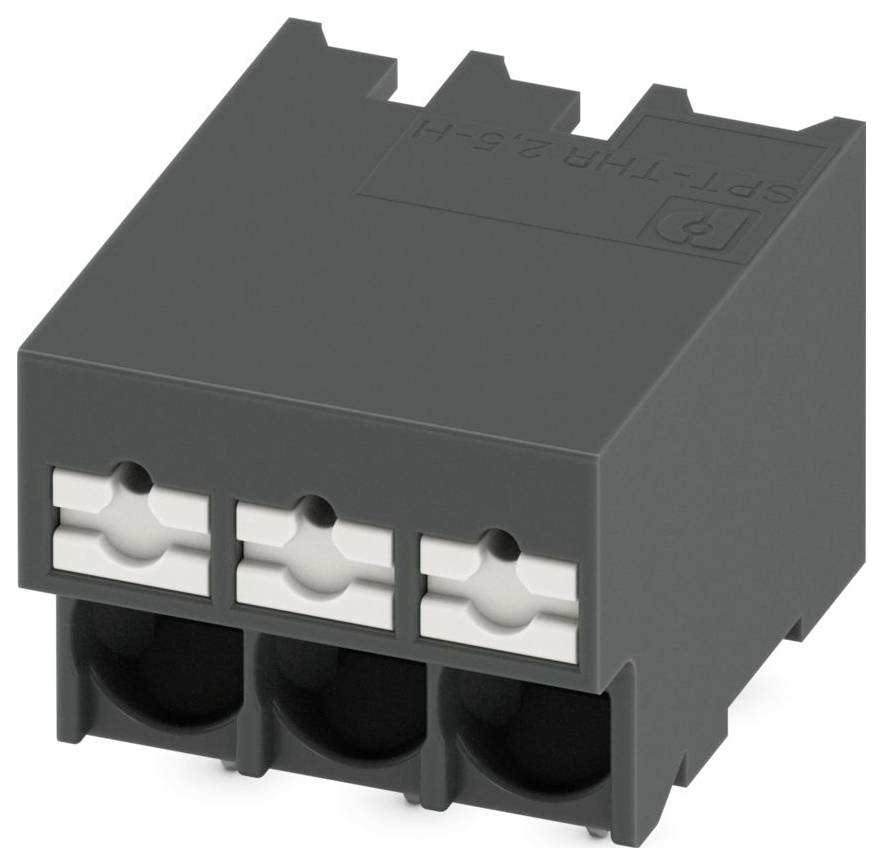

Phoenix Contact 1135294 Terminal para placas de circuito impreso 4 mm² Número de polos 3 Schwarz 140 UD(S).-0
Similar a la imagen
Tipo de producto
Terminal para placas de circuito impreso
RM
5 mm
Número de polos por serie
3
Número de polos
3
conexión
Soldar
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
2 Set(s)
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
130,24 €
3
2% = 9,51 €
127,07 €
5
3% = 22,20 €
125,80 €
10
4% = 52,80 €
124,96 €
Los descuentos por cantidad varían según el vendedor
Número (Tamaño del paquete 140 UD(S).)
Total (130,24 € / Unidad)
130,24 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Solo quedan 2 Set(s) disponibles
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Terminal para placas de circuito impreso

  • Contenido 140 UD(S).

Especificaciones técnicas

  • Sección transversal del conductor conectable (sólido): 0,2-4 mm²
  • Sección transversal del conductor conectable, de hilos finos con casquillo: 0,25-2,5 mm²
  • Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,2-4 mm²
  • Sección transversal del conductor conectable (multifilar): 4-4 mm²
  • Tipo de conexión del conductor: Conexión con resorte
  • Tipo de conexión de PCB: Conexión de soldadura
  • Número de plantas: 1
  • Tipo de flejado: Cartón (para SMD)
  • Tensión de impulso nominal: 4 kV
  • Corriente nominal: 32 A
  • Temperatura de funcionamiento: -40-105 °C
  • Clase de inflamabilidad del material aislante según UL94: V0
  • Diámetro del pin de conexión: 1,2 mm
  • Longitud del pasador: 2,6 mm
  • Espacio entre conectores: 5 mm
  • Nivel de contaminación: 2
  • Material de la superficie de conexión: Estaño
  • Material aislante del cuerpo: otro
  • Categoría de sobretensión: III
tipo

SPT-THR 2,5/ 3-H-5,0 P26

Tipo de producto

Terminal para placas de circuito impreso

características especiales

Con conexión directa push-in

RM

5 mm

Número de series

1

Número de polos por serie

3

Número de polos

3

serie

SPT

conexión

Soldar

Corriente nominal

32 A

Sección transversal cadena (min.)

0.2 mm²

Corriente nominal: redondeada

32 A

sección transversal maciza (min.)

0.2 mm²

Sección transversal de hebra (máx.)

4 mm²

sección transversal maciza (máx.)

4 mm²

Material de contacto

Estaño

Color del fabricante

Schwarz

Fabricante de la pieza.

1135294

Contenido

140 UD(S).

Altura

15.4 mm

Color de la carcasa

Schwarz

Tensión de medición

400 V

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3564706 Phoenix Contact 1135294 Terminal para placas de circuito impreso 4 mm² Número de polos 3 Schwarz 140 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3564706 Phoenix Contact 1135294 Terminal para placas de circuito impreso 4 mm² Número de polos 3 Schwarz 140 UD(S).

Descripción

Bloque de terminales para PCB, corriente nominal: 32 A, tensión nominal (III/2): 400 V, sección transversal nominal: 4 mm², número de filas: 1, número de polos por fila: 3, familia de productos: SPT 2.5/..-H-THR, paso: 5 mm, tipo de conexión: terminal de resorte de inserción, montaje: soldadura THR / soldadura por ola, dirección de conexión conductor/placa: 0°, color: negro, disposición de pines: pines lineales, longitud del pin [P]: 2,6 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: embalado en una caja de cartón.

Este texto es el resultado de una traducción automática.
