Similar a la imagen

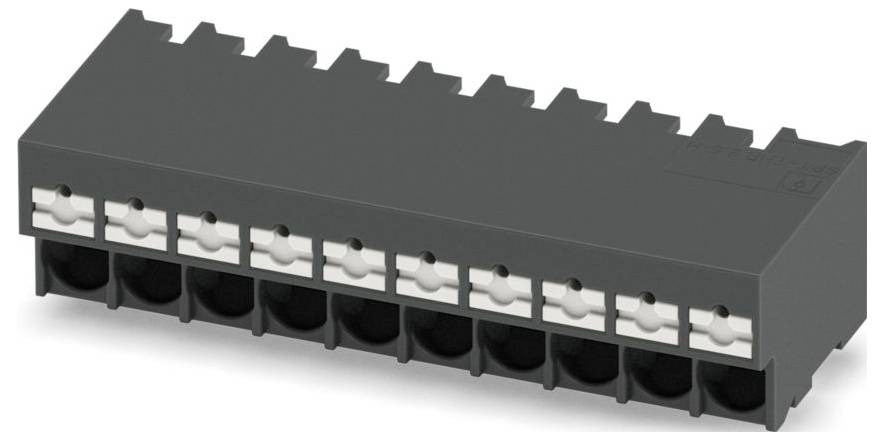

Phoenix Contact 1135289 Terminal para placas de circuito impreso 4 mm² Número de polos 10 Schwarz 125 UD(S). Tape
Tipo de embalaje
Tape
Tipo de producto
Terminal para placas de circuito impreso
RM
5 mm
Número de polos por serie
10
Número de polos
10
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
407,56 €
3
2% = 29,82 €
397,62 €
5
3% = 69,50 €
393,66 €
10
4% = 165,40 €
391,02 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número (Tamaño del paquete 125 UD(S).)
Total (407,56 € / Unidad)
407,56 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Terminal para placas de circuito impreso
- Contenido 125 UD(S).
Especificaciones técnicas
- Sección transversal del conductor conectable (sólido): 0,2-4 mm²
- Sección transversal del conductor conectable, de hilos finos con casquillo: 0,25-2,5 mm²
- Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,2-4 mm²
- Sección transversal del conductor conectable (multifilar): 4-4 mm²
- Tipo de conexión del conductor: Conexión con resorte
- Tipo de conexión de PCB: Conexión de soldadura
- Número de conexiones eléctricas: 10
- Número de plantas: 1
- Tipo de flejado: Blíster (para SMD)
- Tensión de impulso nominal: 4 kV
- Corriente nominal: 32 A
- Temperatura de funcionamiento: -40-105 °C
- Clase de inflamabilidad del material aislante según UL94: V0
- Diámetro del pin de conexión: 1,2 mm
- Longitud del pasador: 2 mm
- Espacio entre conectores: 5 mm
- Nivel de contaminación: 2
- Material de la superficie de conexión: Estaño
- Material aislante del cuerpo: otro
- Categoría de sobretensión: III
- Tipo de embalaje
Tape
- tipo
SPT-THR 2,5/10-H-5,0 P20 R72
- Tipo de producto
Terminal para placas de circuito impreso
- características especiales
Para procesos de soldadura por ola
Para la conexión por soldadura THR
- RM
5 mm
- Número de series
1
- Número de polos por serie
10
- Número de polos
10
- serie
SPT
- conexión
Soldar
Conexión de fuerza de resorte Push-In
Conexión de resorte
- Corriente nominal
32 A
- Sección transversal cadena (min.)
0.2 mm²
- Corriente nominal: redondeada
32 A
- sección transversal maciza (min.)
0.2 mm²
- Sección transversal de hebra (máx.)
4 mm²
- sección transversal maciza (máx.)
4 mm²
- Dirección del enchufe
Horizontal respecto a la placa de circuito impreso
- Material de contacto
Estaño
- Color del fabricante
Schwarz
- Fabricante de la pieza.
1135289
- Contenido
125 UD(S).
- Altura
14.8 mm
- longitud
2 mm
- Color de la carcasa
Schwarz
- Tensión de medición
400 V
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3564641 Phoenix Contact 1135289 Terminal para placas de circuito impreso 4 mm² Número de polos 10 Schwarz 125 UD(S). Tape
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3564641 Phoenix Contact 1135289 Terminal para placas de circuito impreso 4 mm² Número de polos 10 Schwarz 125 UD(S). Tape
Descripción
Bloque de terminales para PCB, corriente nominal: 32 A, tensión nominal (III/2): 400 V, sección transversal nominal: 4 mm², número de potenciales: 10, número de filas: 1, número de polos por fila: 10, familia de producto: SPT 2.5/..-H-THR, paso: 5 mm, tipo de conexión: terminal de resorte de inserción, montaje: soldadura THR / soldadura por ola, dirección de conexión conductor/placa: 0°, color: negro, disposición de pines: pines lineales, longitud del pin [P]: 2 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: cinta de 72 mm de ancho
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
