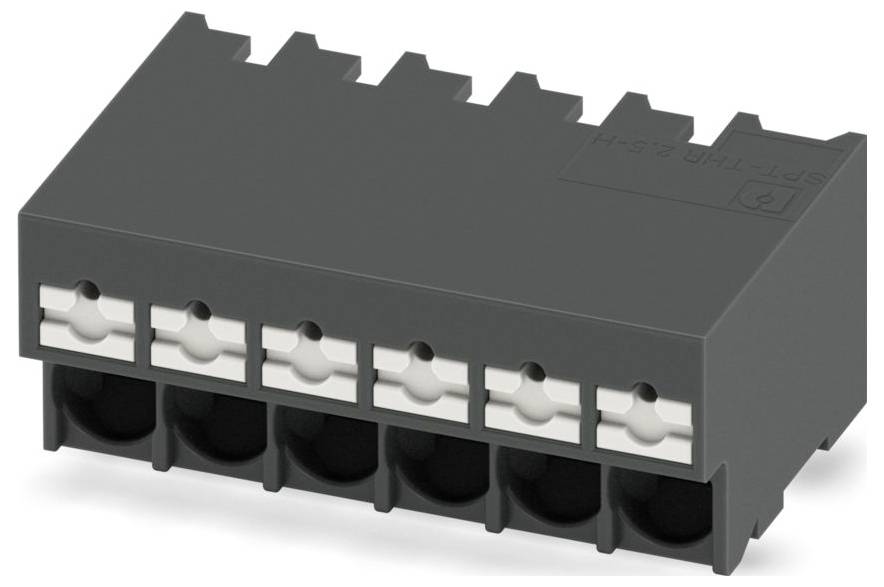

Phoenix Contact 1135285 Terminal para placas de circuito impreso 4 mm² Número de polos 6 Schwarz 125 UD(S). Tape

Phoenix Contact 1135285 Terminal para placas de circuito impreso 4 mm² Número de polos 6 Schwarz 125 UD(S). Tape-0
Similar a la imagen
Tipo de embalaje
Tape
Tipo de producto
Terminal para placas de circuito impreso
RM
5 mm
Número de polos por serie
6
Número de polos
6
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Lun. 14/12
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
264,71 €
3
2% = 19,41 €
258,24 €
5
3% = 45,15 €
255,68 €
10
4% = 107,50 €
253,96 €
Los descuentos por cantidad varían según el vendedor
Número (Tamaño del paquete 125 UD(S).)
Total (264,71 € / Unidad)
264,71 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Terminal para placas de circuito impreso

  • Contenido 125 UD(S).

Especificaciones técnicas

  • Sección transversal del conductor conectable (sólido): 0,2-4 mm²
  • Sección transversal del conductor conectable, de hilos finos con casquillo: 0,25-2,5 mm²
  • Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,2-4 mm²
  • Sección transversal del conductor conectable (multifilar): 4-4 mm²
  • Tipo de conexión del conductor: Conexión con resorte
  • Tipo de conexión de PCB: Conexión de soldadura
  • Número de conexiones eléctricas: 6
  • Número de plantas: 1
  • Tipo de flejado: Blíster (para SMD)
  • Tensión de impulso nominal: 4 kV
  • Corriente nominal: 32 A
  • Temperatura de funcionamiento: -40-105 °C
  • Clase de inflamabilidad del material aislante según UL94: V0
  • Diámetro del pin de conexión: 1,2 mm
  • Longitud del pasador: 2 mm
  • Espacio entre conectores: 5 mm
  • Nivel de contaminación: 2
  • Material de la superficie de conexión: Estaño
  • Material aislante del cuerpo: otro
  • Categoría de sobretensión: III
Tipo de embalaje

Tape

tipo

SPT-THR 2,5/ 6-H-5,0 P20 R44

Tipo de producto

Terminal para placas de circuito impreso

características especiales

Para la conexión por soldadura THR

RM

5 mm

Número de series

1

Número de polos por serie

6

Número de polos

6

serie

SPT

conexión

Conexión de fuerza de resorte Push-In

Corriente nominal

32 A

Sección transversal cadena (min.)

0.2 mm²

Corriente nominal: redondeada

32 A

sección transversal maciza (min.)

0.2 mm²

Sección transversal de hebra (máx.)

4 mm²

sección transversal maciza (máx.)

4 mm²

Dirección del enchufe

Horizontal respecto a la placa de circuito impreso

Material de contacto

Estaño

Color del fabricante

Schwarz

Fabricante de la pieza.

1135285

Contenido

125 UD(S).

Altura

14.8 mm

Color de la carcasa

Schwarz

Tensión de medición

400 V

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3564670 Phoenix Contact 1135285 Terminal para placas de circuito impreso 4 mm² Número de polos 6 Schwarz 125 UD(S). Tape

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3564670 Phoenix Contact 1135285 Terminal para placas de circuito impreso 4 mm² Número de polos 6 Schwarz 125 UD(S). Tape

Descripción

Bloque de terminales para PCB, corriente nominal: 32 A, tensión nominal (III/2): 400 V, sección transversal nominal: 4 mm², número de potenciales: 6, número de filas: 1, número de polos por fila: 6, familia de producto: SPT 2.5/..-H-THR, paso: 5 mm, tipo de conexión: terminal de resorte de inserción, montaje: soldadura THR / soldadura por ola, dirección de conexión conductor/placa: 0°, color: negro, disposición de pines: pines lineales, longitud del pin [P]: 2 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: cinta de 44 mm de ancho

Este texto es el resultado de una traducción automática.
