Phoenix Contact 1135280 Terminal para placas de circuito impreso 4 mm² Número de polos 2 Schwarz 125 UD(S). Tape

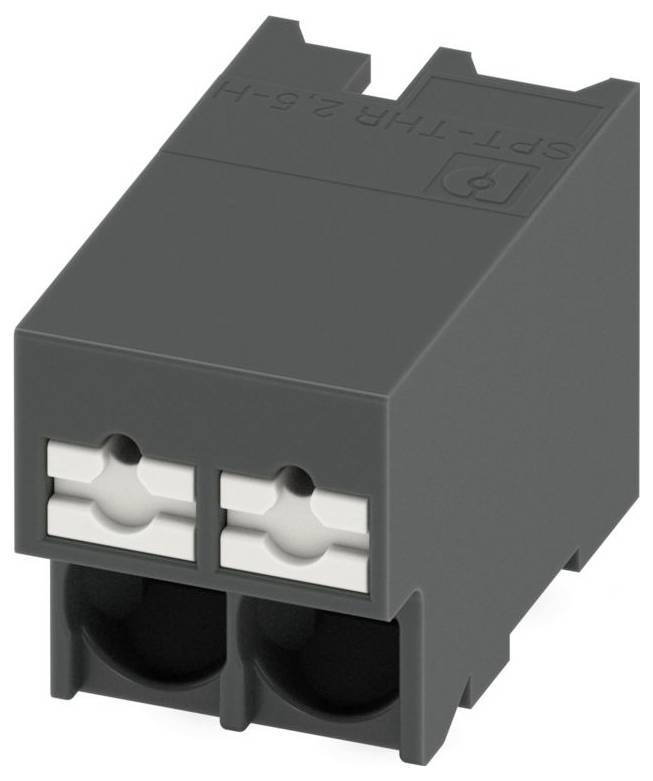

Phoenix Contact 1135280 Terminal para placas de circuito impreso 4 mm² Número de polos 2 Schwarz 125 UD(S). Tape-0
Similar a la imagen
Tipo de embalaje
Tape
Tipo de producto
Terminal para placas de circuito impreso
RM
5 mm
Número de polos por serie
2
Número de polos
2
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Lun. 14/12
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
121,84 €
3
2% = 8,91 €
118,87 €
5
3% = 20,75 €
117,69 €
10
4% = 49,50 €
116,89 €
Los descuentos por cantidad varían según el vendedor
Número (Tamaño del paquete 125 UD(S).)
Total (121,84 € / Unidad)
121,84 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Terminal para placas de circuito impreso

  • Contenido 125 UD(S).

Especificaciones técnicas

  • Sección transversal del conductor conectable (sólido): 0,2-4 mm²
  • Sección transversal del conductor conectable, de hilos finos con casquillo: 0,25-2,5 mm²
  • Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,2-4 mm²
  • Sección transversal del conductor conectable (multifilar): 4-4 mm²
  • Tipo de conexión del conductor: Conexión con resorte
  • Tipo de conexión de PCB: Conexión de soldadura
  • Número de conexiones eléctricas: 2
  • Número de plantas: 1
  • Tipo de flejado: Blíster (para SMD)
  • Tensión de impulso nominal: 4 kV
  • Corriente nominal: 32 A
  • Temperatura de funcionamiento: -40-105 °C
  • Clase de inflamabilidad del material aislante según UL94: V0
  • Diámetro del pin de conexión: 1,2 mm
  • Longitud del pasador: 2 mm
  • Espacio entre conectores: 5 mm
  • Nivel de contaminación: 2
  • Material de la superficie de conexión: Estaño
  • Material aislante del cuerpo: otro
  • Categoría de sobretensión: III
Tipo de embalaje

Tape

tipo

SPT-THR 2,5/ 2-H-5,0 P20 R24

Tipo de producto

Terminal para placas de circuito impreso

RM

5 mm

Número de series

1

Número de polos por serie

2

Número de polos

2

serie

SPT

conexión

Conexión de fuerza de resorte Push-In

Corriente nominal

32 A

Sección transversal cadena (min.)

0.2 mm²

Corriente nominal: redondeada

32 A

sección transversal maciza (min.)

0.2 mm²

Sección transversal de hebra (máx.)

4 mm²

sección transversal maciza (máx.)

4 mm²

Material de contacto

Estaño

Color del fabricante

Schwarz

Fabricante de la pieza.

1135280

Contenido

125 UD(S).

Altura

14.8 mm

longitud

2 mm

Color de la carcasa

Schwarz

Tensión de medición

400 V

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3564614 Phoenix Contact 1135280 Terminal para placas de circuito impreso 4 mm² Número de polos 2 Schwarz 125 UD(S). Tape

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3564614 Phoenix Contact 1135280 Terminal para placas de circuito impreso 4 mm² Número de polos 2 Schwarz 125 UD(S). Tape

Descripción

Bloque de terminales para PCB, corriente nominal: 32 A, tensión nominal (III/2): 400 V, sección transversal nominal: 4 mm², número de potenciales: 2, número de filas: 1, número de polos por fila: 2, familia de producto: SPT 2.5/..-H-THR, paso: 5 mm, tipo de conexión: terminal de resorte de inserción, montaje: soldadura THR / soldadura por ola, dirección de conexión conductor/placa: 0°, color: negro, disposición de pines: pines lineales, longitud del pin [P]: 2 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: cinta de 24 mm de ancho

Este texto es el resultado de una traducción automática.
