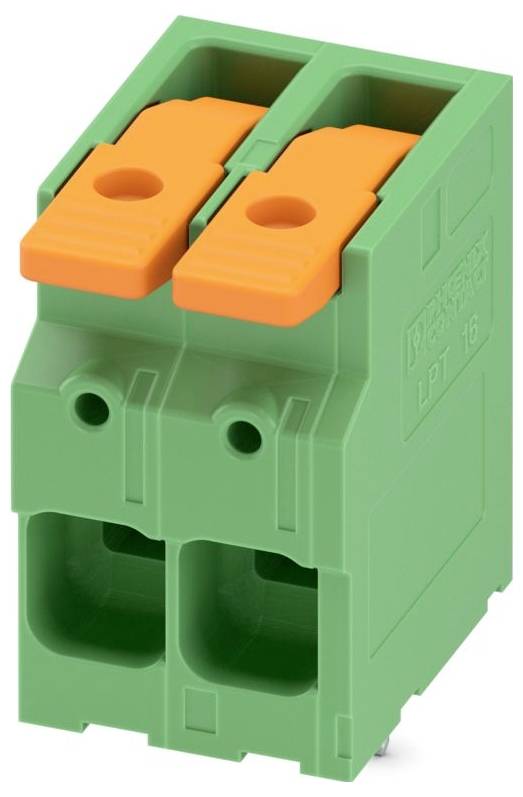

Phoenix Contact 1119810 Terminal para placas de circuito impreso 25 mm² Número de polos 2 Verde 25 UD(S).

Phoenix Contact 1119810 Terminal para placas de circuito impreso 25 mm² Número de polos 2 Verde 25 UD(S).-0
Similar a la imagen
Tipo de producto
Terminal para placas de circuito impreso
RM
10 mm
Número de polos por serie
2
Número de polos
2
conexión
Terminal Push-In
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
26 Set(s)
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
117,64 €
3
2% = 8,64 €
114,76 €
5
3% = 20,05 €
113,63 €
10
4% = 47,70 €
112,87 €
Los descuentos por cantidad varían según el vendedor
Número (Tamaño del paquete 25 UD(S).)
Total (117,64 € / Unidad)
117,64 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Terminal para placas de circuito impreso

  • Contenido 25 UD(S).

Especificaciones técnicas

  • Sección transversal del conductor conectable (sólido): 0,75-16 mm²
  • Sección transversal del conductor conectable, de hilos finos con casquillo: 0,75-16 mm²
  • Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,75-25 mm²
  • Sección transversal del conductor conectable (multifilar): 16-16 mm²
  • Tipo de conexión del conductor: Conexión con resorte
  • Tipo de conexión de PCB: Conexión de soldadura
  • Número de conexiones eléctricas: 2
  • Número de plantas: 1
  • Tipo de flejado: Cartón (para SMD)
  • Tipo de montaje en PCB: Contacto de conexión
  • Método de fijación: soldadura
  • Tensión de impulso nominal: 8 kV
  • Corriente nominal: 76 A
  • Temperatura de funcionamiento: -40-105 °C
  • Clase de inflamabilidad del material aislante según UL94: V0
  • Diámetro del pin de conexión: 1,7 mm
  • Longitud del pasador: 3,6 mm
  • Espacio entre conectores: 10 mm
  • Nivel de contaminación: 2
  • Material de la superficie de conexión: Estaño
  • Material aislante del cuerpo: otro
  • Categoría de sobretensión: III
tipo

LPT 16/ 2-10,0-ZB

Tipo de producto

Terminal para placas de circuito impreso

características especiales

Con palanca de mando

RM

10 mm

Número de series

1

Número de polos por serie

2

Número de polos

2

conexión

Terminal Push-In

Corriente nominal

76 A

Sección transversal cadena (min.)

0.75 mm²

Corriente nominal: redondeada

76 A

sección transversal maciza (min.)

0.75 mm²

Sección transversal de hebra (máx.)

25 mm²

sección transversal maciza (máx.)

16 mm²

Material de contacto

Estaño

Color del fabricante

Verde

Fabricante de la pieza.

1119810

Contenido

25 UD(S).

Altura

39.6 mm

Color de la carcasa

Verde

Tensión de medición

1000 V

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3564411 Phoenix Contact 1119810 Terminal para placas de circuito impreso 25 mm² Número de polos 2 Verde 25 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3564411 Phoenix Contact 1119810 Terminal para placas de circuito impreso 25 mm² Número de polos 2 Verde 25 UD(S).

Descripción

Bloque de terminales para PCB, corriente nominal: 76 A, tensión nominal (III/2): 1000 V, sección transversal nominal: 16 mm², número de potenciales: 2, número de filas: 1, número de polos por fila: 2, familia de producto: LPT 16/, paso: 10 mm, tipo de conexión: conexión de palanca a presión, montaje: soldadura por ola, dirección de conexión conductor/placa: 0°, color: verde, disposición de pines: pines en zigzag W, longitud del pin [P]: 3,6 mm, tipo de embalaje: embalado en una caja de cartón.

Este texto es el resultado de una traducción automática.
