Phoenix Contact 1107892 Convertidor CC/CC 24 V/DC 1.5 A Contenido 1 UD(S).

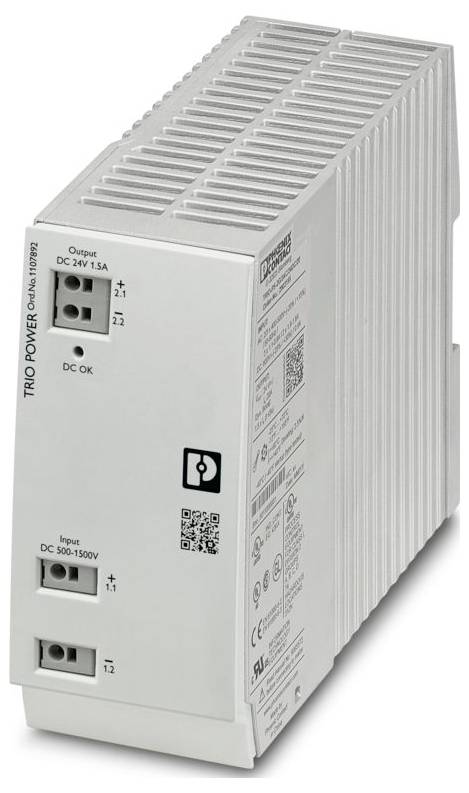

Phoenix Contact 1107892 Convertidor CC/CC 24 V/DC 1.5 A Contenido 1 UD(S).-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Total (88,23 € / Unidad)
88,23 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Familia de productos: TRIO POWER
  • Tipo de conexión: Conexión a presión
  • Ancho: 48 mm
  • Altura: 130 mm
  • Color: verde
  • Condiciones ambientales: Condiciones ambientales
  • Tipo de seguridad: IP20
  • Temperatura ambiente (funcionamiento): -25 °C ... 70 °C (> Reducción de potencia a 60 °C: 2,5 %/K)
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
  • Normas/Regulaciones: EN 61000-6-4
  • Tipo de montaje: montaje en carril DIN
  • Propiedades de aislamiento: Propiedades de aislamiento
  • Categoría de sobretensión: Categoría de sobretensión
  • Nivel de contaminación: 2
  • Vibración (funcionamiento):< 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 min.
  • Longitud de desprendimiento: 10 mm
  • Sección transversal del conductor flexible mín.: 1 mm²
  • Sección transversal máxima del conductor flexible: 2,5 mm²
  • Sección transversal del conductor rígido mín.: 1 mm²
  • Sección transversal máxima del conductor rígido: 4 mm²
  • Posición de instalación: carril de montaje horizontal NS 35, EN 60715
  • Rango de frecuencia: 0,15 MHz ... 80 MHz
  • Clase de protección: II
  • Rango de voltaje de entrada: 500 V CC ... 1500 V CC
  • Rango de voltaje de entrada: 450 V CC ... 1650 V CC
  • Entrada de área amplia: no
  • Tensión máxima soportada: ≤ 1800 V CC 1 s
  • Integral de corriente de irrupción (I²t): típico 0,15 A²s
  • Consumo de corriente: típico 85 mA (450 V CC); típico 30 mA (1500 V CC)
  • Selección del fusible adecuado para la protección de entrada: 1 A (gPV)
  • Eficiencia: típica 88% (500 V CC); típica 87% (900 V CC); típico. 83% (1500 V CC)
  • Tensión de salida nominal: 24 V CC ±3 %
  • Corriente de salida nominal (IN): 1,5 A
  • A prueba de cortocircuitos: sí
  • Ralentí seguro: sí
  • Capacidad de realimentación: ≤ 35 V CC
  • Protección contra sobretensión en la salida (OVP): ≤ 30 V CC
  • Ondulación residual:< 40 mVSS (ondulación);< 50 mVSS (Ruido)
  • Tiempo de subida: ≤ 30 ms (UOUT (10 % ... 90 %))
  • Capacidad de conexión en serie: no
  • Pérdida máxima de potencia en ralentí:< 1,1 W (500 V CC);< 1,4 W (900 V CC);< 2,4 W (1500 V CC)
  • Pérdida máxima de potencia a carga nominal:< 4,2 W (500 V CC);< 5,5 W (900 V CC);< 7,5 W (1500 V CC)
  • Capacidad de conexión en paralelo: sí, para redundancia y mayor rendimiento.
  • Protección del lado secundario: electrónica
  • Entrada: 3 kV (nivel de severidad de la prueba)> 4 - simétrico); 4 kV (nivel de severidad de la prueba 4 - (asimétrico)
  • Salida: 0,5 kV (nivel de severidad de la prueba 2 - simétrico); 1 kV (nivel de severidad de la prueba 2 - asimétrico)
  • Tipos de señalización: LED
  • Número de fases: 1
  • Tensión de aislamiento de entrada/salida: 4,2 kV CC (prueba de tipo); 2,6 kV CC (prueba de unidad)
  • MTBF (IEC 61709, SN 29500):> 3.300.000 h (25 °C);> 1.760.000 h (40 °C);> 740.000 h (60 °C)
  • Dimensión de instalación: Dimensión de instalación
  • Instrucciones de montaje: se pueden apilar: horizontalmente 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), verticalmente 50 mm
  • Recubrimiento protector: no
  • Clase de inflamabilidad según UL 94 (carcasa/terminales): V0
  • Material de la carcasa: Plástico
  • Altitud operativa: ≤ 4000 m (> 2000 m, reducción de potencia: 10 %/1000 m)
  • Humedad máxima permitida (funcionamiento): ≤ 95% (a 25°C, sin condensación)
  • Choque: 11 ms, 15 g, por dirección espacial (según IEC 60068-2-27)
  • Compatibilidad electromagnética: Cumplimiento de la Directiva EMC 2014/30/UE.
  • Directiva de baja tensión: Conformidad con la Directiva de baja tensión 2014/35/UE
  • Emisiones conducidas: Emisiones conducidas
  • Radiación de interferencia: Radiación de interferencia
  • Descarga estática: Descarga estática
  • Descarga por contacto: 4 kV (nivel de severidad de la prueba 2)
  • Descarga de aire: 8 kV (Nivel de severidad de la prueba: 3)
  • Nota: Criterio A
  • Campo electromagnético de radiofrecuencia: Campo electromagnético de radiofrecuencia
  • Intensidad del campo de prueba: 3 V/m (nivel de severidad de la prueba 1)
  • Transitorios rápidos (ráfaga): Transitorios rápidos (ráfaga)
  • Estrés repentino: Estrés repentino
  • Interferencia conducida: Interferencia conducida
  • Voltaje: 10 V (Nivel de severidad de la prueba: 3)
  • Caídas de tensión: Caídas de tensión
  • Criterios: Criterios
  • Criterio A: Comportamiento operativo normal dentro de los límites especificados.
  • Criterio B: Deterioro temporal del comportamiento operativo que el dispositivo corrige por sí mismo.
  • Tensión típica de la red eléctrica nacional: 500 V CC; 1500 V CC
  • Tipo de tensión de alimentación: CC
  • Seleccione un fusible adecuado para la protección de entrada: 1500 V CC
  • Funcionamiento en CC: funcionamiento en CC
  • Reducción de calificación:> 60 °C ... 70 °C (2,5 %/K)
  • Desviación de la regla:< 1% (Distribución de carga estática del 10% al 90%)< 3% (ajuste de carga dinámica del 10% al 90%, 10 Hz);< 0,1% (cambio de voltaje de entrada ±10%)
  • Potencia de salida: 36 W
  • Terminal flexible de un solo conductor con casquillo en el extremo del cable y funda de plástico, mín.: 1 mm²
  • Terminal flexible de un solo conductor con casquillo en el extremo del cable y funda de plástico, máx.: 2,5 mm²
  • Cable flexible monofásico/terminal con casquillo en el extremo del cable, sin funda de plástico, mín.: 1 mm²
  • Terminal flexible de un solo conductor con casquillo en el extremo del cable, sin funda de plástico, máx.: 2,5 mm²
  • Sección transversal del conductor AWG mín.: 18
  • Sección transversal del conductor AWG máx.: 12
  • Distancia de instalación derecha/izquierda: 0 mm / 0 mm
  • Distancia de instalación superior/inferior: 50 mm / 50 mm
  • Norma - Seguridad eléctrica: EN 62109-1:2011
  • Norma - Protección contra tensión muy baja: IEC 62109-1:2011 (SELV)
  • Estándar - Separación segura: DIN VDE 0100-410
  • Aprobaciones UL: UL 62109-1:2014; UL 1741
  • Material de la carcasa: policarbonato
  • Emisión de interferencia: Emisión de interferencia
  • Inmunidad a las interferencias: EN 61000-6-2:2005
  • Salida de señal: Indicador de estado LED: Salida de señal: Indicador de estado LED
  • Designación de señalización: CC OK
  • Indicador de estado: LED "DC OK" verde
  • Entrada/Salida: desequilibrada
  • Tensión de interferencia radioeléctrica según EN 55011: EN 55011 (EN 55022) Clase A. Área de aplicación: Industria.
  • Radiación por interferencia radioeléctrica según EN 55011: EN 55011 (EN 55022) Clase A Área de aplicación: Industria
  • DC OK: UOUT> 0,9 x UN (UN = 24 V CC)
  • Nota sobre la visualización del estado: UOUT> 21,5 V: El LED se enciende
  • Profundidad del dispositivo (riel de montaje): 115 mm (Profundidad del dispositivo (riel de montaje))
  • IEC 62109-1: II
Tipo de producto

Convertidor CC/CC

tipo

TRIO-PS-2G/1500DC/24DC/1.5

Tensión de entrada (mín.)

450 V/DC

Tensión de entrada (máx.)

1650 V/DC

tensión de salida

24 V/DC

Corriente de salida (máx.)

1.5 A

Corriente de salida (máx.) - redondeada

1.5 A

conexión

Conexión de fuerza de resorte Push-In

Temperatura de funcionamiento (min.)

-25 °C

Temperatura de funcionamiento (máx.)

70 °C

Dimen.

(Lon. x Anch. x Alt.) 115 x 48 x 130 mm

Altura

130 mm

longitud

115 mm

Anchura

48 mm

Contenido

1 UD(S).

Profundidad

121 mm

IP20

Altura de montaje

130 mm

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3564296 Phoenix Contact 1107892 Convertidor CC/CC 24 V/DC 1.5 A Contenido 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3564296 Phoenix Contact 1107892 Convertidor CC/CC 24 V/DC 1.5 A Contenido 1 UD(S).

Descripción

Convertidor CC/CC conmutado primario TRIO POWER con conector de inserción para montaje en carril DIN, entrada: 1500 V CC, salida: 24 V CC / 1,5 A

Este texto es el resultado de una traducción automática.
