Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Dispositivo de protección contra sobretensiones 1 UD(S).

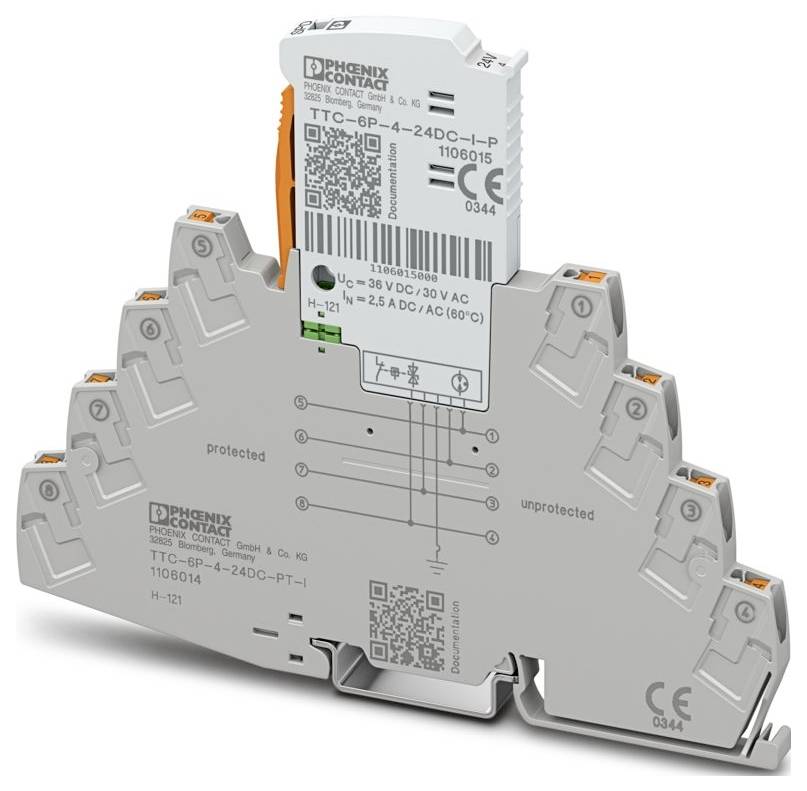

Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Dispositivo de protección contra sobretensiones 1 UD(S).-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Total (155,45 € / Unidad)
155,45 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Familia de productos: TERMITRAB completo
  • Clase de prueba IEC: C1;C2;C3;D1
  • Diseño: Módulo de riel de montaje enchufable de dos partes
  • Mensaje de error de protección contra sobretensión: visual
  • Tensión nominal UN: 24 V CC; 24 V CA
  • Tipo de conexión: Conexión a presión
  • Sección transversal del conductor flexible: 0,2 mm² ... 2,5 mm²
  • Sección transversal del conductor rígido: 0,2 mm² ... 4 mm²
  • Sección transversal del conductor AWG: 24 ... 12
  • Ancho: 6,2 mm +0,1 mm
  • Altura: 125 mm
  • Profundidad: 100 mm (incluido el riel de montaje de 7,5 mm)
  • Clase de inflamabilidad según UL 94: V-0
  • Material de la carcasa: PBT
  • Datos mecánicos: Datos mecánicos
  • Pared lateral abierta: No
  • Dirección de la acción: Línea-Línea y Línea-Tierra
  • Tensión continua máxima UC: 36 V CC; 30 V CA
  • Corriente nominal: 2,5 A (60 °C, para sistemas aislados)
  • Corriente de funcionamiento IC en UC: ≤ 5 µA
  • Corriente del conductor de protección IPE: ≤ 1 µA
  • Corriente de descarga total ITotal (8/20) µs: 10 kA
  • Nivel de protección ascendente (núcleo-núcleo): ≤ 100 V (C1 - 0,7 kV / 350 A); ≤ 100 V (C3 - 50 A); ≤ 80 V (C3 - 25 A)
  • Nivel de protección Arriba (cable-tierra): ≤ 900 V (C1 - 1 kV / 500 A); ≤ 900 V (C2 - 10 kV / 5 kA)
  • Capacitancia (entre cables): típica 30 pF
  • Capacitancia (entre cable y tierra): típica 30 pF
  • Resistencia por trayectoria: 0,03 Ω
  • Fusible de capacidad máxima requerida: 2,5 A (F)
  • Capacidad de resistencia a sobretensiones (entre cable y tierra): C1 - 1 kV / 500 A; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 500 A
  • Condiciones ambientales: Condiciones ambientales
  • Tipo de seguridad: IP20
  • Temperatura ambiente (funcionamiento): -40 °C ... 85 °C
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
  • Altitud: ≤ 6000 m (sobre el nivel del mar)
  • Normas/Regulaciones: EN 61643-21
  • Nota: 2001 + A1:2009 + A2:2013
  • Tipo de montaje: Carril de montaje: TH 35 - 7,5 mm
  • Propiedades de aislamiento: Propiedades de aislamiento
  • Categoría de sobretensión: III
  • Nivel de contaminación: 2
  • Material aislante: PBT
  • Humedad admisible (funcionamiento): 5% ... 95%
  • Corriente de impulso de descarga nominal In (8/20) µs (cable-tierra): 5 kA
  • Corriente de descarga de impulso Iimp (10/350) µs (cable-tierra): 0,5 kA
  • Tiempo de respuesta tA (cable-tierra): ≤ 100 ns
  • Datos técnicos adicionales: Datos técnicos adicionales
  • Color (enchufe): gris claro (RAL 7035)
  • Color (elemento básico): Gris (RAL 7042)
  • Corriente de descarga total máxima I total máx (8/20) µs: 20 kA (1x)
  • EN 61643-21: EN 61643-21
  • Corriente de descarga nominal ln (8/20) µs (núcleo-núcleo): 350 A
  • Tiempo de respuesta tA (de cable a cable): ≤ 1 ns
  • Pérdida de inserción aE, simétrica: típica 0,3 dB (≤ 12 MHz / 150 Ω)
  • Frecuencia de corte fg (3 dB), simétrica en el sistema de 150 Ω:> 60 MHz
  • Capacidad de soportar corrientes de sobretensión (entre conductores): C1 - 700 V / 350 A; C3 - 50 A
  • Conformidad/Aprobaciones: Conformidad/Aprobaciones
  • UL, EE. UU. / Canadá: Clase I, Div. 2, Grupos A, B, C, D T4A
Tipo de producto

Dispositivo de protección contra sobretensiones

ejecución

Módulo de riel de montaje enchufable de dos piezas

IP20

Fabricante de la pieza.

1106014

Dimen.

(Anch. x Alt. x Prof.) 6.2 x 125 x 100 mm

Anchura

6.2 mm

Altura

125 mm

Profundidad

100 mm

Contenido

1 UD(S).

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3563984 Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Dispositivo de protección contra sobretensiones 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3563984 Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Dispositivo de protección contra sobretensiones 1 UD(S).

Descripción

Dispositivo de protección contra sobretensiones

Este texto es el resultado de una traducción automática.
