Phoenix Contact 1088872 FL SWITCH 2504-2GC-2SFP Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

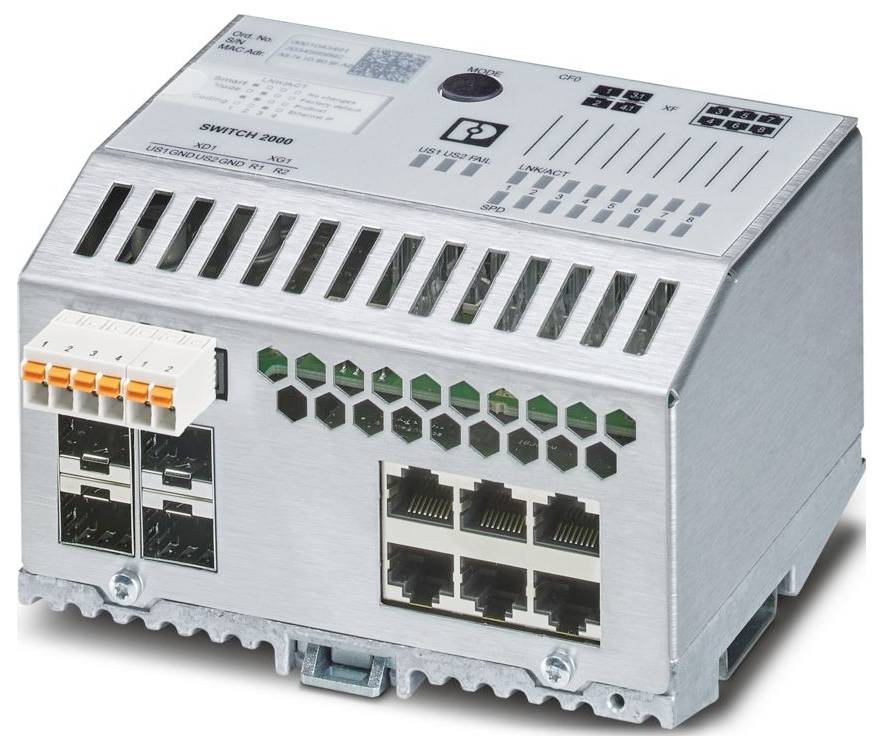

Phoenix Contact 1088872 FL SWITCH 2504-2GC-2SFP Industrial Ethernet Switch 10 / 100 / 1000 MBit/s-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Disponible en breve
Vendido y enviado por  Conrad Electronic
Número
Total (1385,00 € / Unidad)
1385,00 €
Entrega intracomunitaria exenta de IVA IVA incl.
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Familia de productos: Switch gestionado 2000
  • Tipo de construcción: Construcción con bloques
  • Tipo de conexión: Conexión de resorte a presión
  • Sección transversal del conductor flexible: 0,2 mm² ... 2,5 mm²
  • Sección transversal del conductor rígido: 0,2 mm² ... 1,5 mm²
  • Sección transversal del conductor AWG: 24 ... 16
  • Ancho: 128 mm
  • Altura: 113 mm
  • Profundidad: 67 mm
  • Material de la carcasa: Acero inoxidable 1.4301
  • Condiciones ambientales: Condiciones ambientales
  • Tipo de seguridad: IP20
  • Temperatura ambiente (funcionamiento): -40 °C ... 70 °C
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
  • Normas/Regulaciones: EN 61000-6-4
  • Tipo de montaje: montaje en carril DIN
  • Propiedades de aislamiento: Propiedades de aislamiento
  • Nivel de contaminación: 2
  • Humedad admisible (en funcionamiento): 10% ... 95% (sin condensación)
  • Resistencia al impacto (funcionamiento): 30 g (EN 60068-2-27)
  • Vibración (funcionamiento): según IEC 60068-2-6: 5g, 150 Hz
  • Longitud de desprendimiento: 10 mm
  • General: Se ofrece asistencia telefónica y presencial (con cargo adicional).
  • Velocidad de transmisión: 10/100/1000 Mbit/s (dúplex completo)
  • Etiquetado: ISA S71.04.2013 G3 Grupo A de alta severidad
  • UL, EE. UU./Canadá: UL, EE. UU./Canadá
  • Pérdida de potencia máxima en condiciones nominales: 7,2 W (US = Máx., Tamb = Máx.)
  • Clase de protección: III (VDE 0106)
  • Número de interfaces: 2
  • Presión atmosférica (en funcionamiento): 79 kPa ... 108 kPa hasta 2000 m sobre el nivel del mar (sin reducción de potencia)
  • Longitud de transmisión: hasta 80 km (dependiendo del módulo de fibra/SFP utilizado).
  • Rango de tensión de alimentación: 19,2 V CC ... 32 V CC
  • Humedad admisible (almacenamiento/transporte): 10% ... 95% (sin condensación)
  • Nota sobre la aplicación: Solo para uso industrial.
  • Ondulación residual: 3,6 VPP (dentro del rango de voltaje permitido)
  • Función: Función
  • Compatibilidad electromagnética: Cumplimiento de la Directiva EMC 2014/30/UE.
  • Radiación de interferencia: Radiación de interferencia
  • Prueba de gases contaminantes: Prueba de gases contaminantes
  • Inmunidad: EN 61000-6-2
  • Indicador de estado: LEDs: US1, US2 (alimentación), Fallo (contacto de alarma), 2 LEDs por puerto Ethernet (enlace/actividad y velocidad)
  • Física de la transmisión: Depende del módulo SFP.
  • MTTF: 357,82 años (Estándar SN 29500, temperatura 25 °C, ciclo de trabajo) 21%); 191,24 años (SN 29500 Estándar, temperatura 40°C, ciclo de trabajo 34,25%); 25,65 años (SN 29500 Estándar, temperatura 70°C, ciclo de trabajo 100%)
  • Suministro: Suministro
  • Presión atmosférica (almacenamiento/transporte): 79 kPa ... 108 kPa hasta 2000 m sobre el nivel del mar (sin reducción de potencia).
  • Libre de sustancias que perjudican la humectación de la pintura: Sí
  • Consumo de corriente típico: 270 mA (a US = 24 V CC y temperatura ambiente de 25 °C)
  • Consumo máximo de corriente: 390 mA (US = Mín., Tamb = Máx.)
  • Nota sobre el tipo de conexión: Utilice únicamente cables de cobre con un rango de temperatura admisible (-40 °C ... 75 °C) como cables de conexión.
  • Número de canales: 2 (puertos combinados)
  • Medio de transmisión: cobre; cable de fibra óptica
  • Datos de construcción naval: Datos de construcción naval
  • Temperatura: B
  • Humedad: B
  • Vibración: A
  • EMC: B
  • Carcasa: Se deberá proporcionar la protección requerida según las Reglas al momento de la instalación a bordo.
  • Diagnóstico local: Tensión de alimentación US1/2, LED US1, US2 verde; Fallo (varios LED rojos); Estado del enlace LNK/ACT LED verde/naranja; Velocidad de transmisión de datos SPD LED verde/naranja
  • Características especiales: Amplio rango de temperatura; Proceso de desarrollo certificado según IEC 62443-4-1; Producto certificado según IEC 62443-4-2.
  • Funcionalidad básica: Conmutador de almacenamiento y reenvío, compatible con los estándares IEEE 802.3.
  • Funciones del interruptor: Funciones del interruptor
  • Funciones de diagnóstico: Historial RMON; LLDP (Protocolo de descubrimiento de capa de enlace); Trampas SNMP; Duplicación de puertos N:1; ACD (Detección de conflictos de direcciones); SysLog; Vigilancia CRC
  • Funciones de filtrado: Calidad de servicio (8 clases de prioridad); Clase de servicio; DiffServ/DSCP; Priorización de puertos; VLAN (hasta 32 VLAN); IGMP Snooping/Querier (v1/v2); Consulta automática de puertos; Filtrado de multidifusión extendido
  • Configuración IP: Cliente DHCP; Opción 82 de DHCP (Agente de retransmisión); Servidor DHCP (basado en grupo, basado en puerto); BootP; DCP (Protocolo de descubrimiento y configuración)
  • Tabla de direcciones MAC: 8k
  • Administración: Administración basada en web (HTTP/HTTPS); Administración de usuarios basada en roles (LDAP, RADIUS); SNMPv1/v2/v3; Interfaz de línea de comandos (Telnet, SSH)
  • Redundancia: MRP (Protocolo de redundancia de medios); RSTP (Protocolo de árbol de expansión rápida); FRD (Detección rápida de anillo); Soporte para árbol grande; LACP (Protocolo de control de agregación de enlaces); Redundancia del sistema PROFINET S2
  • Características adicionales: Tramas Jumbo (máx. 9600 bytes); Transmisión MMS y GOOSE (IEC 61850-8-1); Transmisión Modbus/TCP
  • Sincronización horaria: SNTP (Protocolo de tiempo de red simple)
  • Características de seguridad: Características de seguridad
  • Funcionalidad: Funcionalidad
  • Ethernet (RJ45): Ethernet (RJ45)
  • LEDs de señal: Recepción de datos, estado del enlace
  • Conexión de alimentación: mediante COMBICON, sección transversal máxima del conductor 2,5 mm².
  • Configuración de prueba: alimentación de 24 V / tierra funcional 500 V CC 1 min; interfaz Ethernet / todos los demás potenciales 2,25 kV CC 1 min
  • Indicadores de estado y diagnóstico: LEDs: US1, US2 (alimentación), Fallo (contacto de alarma), 2 LEDs por puerto Ethernet (Enlace/Actividad y Velocidad).
  • Retardo de la señal: ≥ 1,9 µs (modo de almacenamiento y reenvío, 10/100/1000 Mbit/s, según el tamaño de la trama)
  • Tensión de alimentación (CC): 24 V CC (redundante)
  • Cumplimiento de EMC: EN 61000-6-2 EN 61000-4-2 (ESD) Criterio B; EN 61000-6-2 EN 61000-4-3 (Campos electromagnéticos) Criterio A; EN 61000-6-2 EN 61000-4-4 (EFT/ráfaga) Criterio A; EN 61000-6-2 EN 61000-4-5 (sobretensión) Criterio A; EN 61000-6-2 EN 61000-4-6 (Inmunidad conducida) Criterio A; EN 61000-6-2 EN 61000-6-4 (Emisiones) Clase A; EN 61000-6-2 EN 61000-6-4 (Emisiones conducidas) Clase A
  • Material de la placa base: aluminio fundido a presión, resistente a la corrosión.
  • Ethernet (SFP): Ethernet (SFP)
  • Ethernet (Combo): Ethernet (Combo)
  • Tensión de control del contacto de señalización: típica 24 V CC
  • Clase de conformidad PROFINET: Clase de conformidad B
  • Función del dispositivo PROFINET: Dispositivo PROFINET; Inicio rápido
  • Seguridad de puerto: basada en MAC, RADIUS (IEEE 802.1X), omisión de autenticación MAC.
Tipo de producto

Industrial Ethernet Switch

Velocidad de transferencia LAN

1000 MBit/s

Velocidad de transferencia

10 / 100 / 1000 MBit/s

Funcionalidad básica

Interruptor gestionado

puertos Ethernet

6

Los puertos SFP

2 x

Número puertos 10/100 Mbit / s

8 x

Puertos 10/100/1000 MB/s

6 x

puertos de FO

2

Jumbo Frames

Sí

Anchura

128 mm

Altura

113 mm

Profundidad

67 mm

tipo

FL SWITCH 2504-2GC-2SFP

Interfaces

RJ45

SFP

IP20

Tensión de servicio

24 V/DC

Máx. Temperatura ambiente

70 °C

min Temperatura ambiente.

-40 °C

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3563852 Phoenix Contact 1088872 FL SWITCH 2504-2GC-2SFP Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3563852 Phoenix Contact 1088872 FL SWITCH 2504-2GC-2SFP Industrial Ethernet Switch 10 / 100 / 1000 MBit/s

Descripción

Switch gestionado serie 2000, 4 puertos RJ45 de 10/100/1000 Mbps, 2 puertos SFP de 100/1000 Mbps, 2 puertos combo de 10/100/1000 Mbps, conformidad PROFINET clase B, rango de temperatura ampliado, proceso de desarrollo certificado según IEC 62443-4-1, compatible con IEC 62443-4-2.

Este texto es el resultado de una traducción automática.
