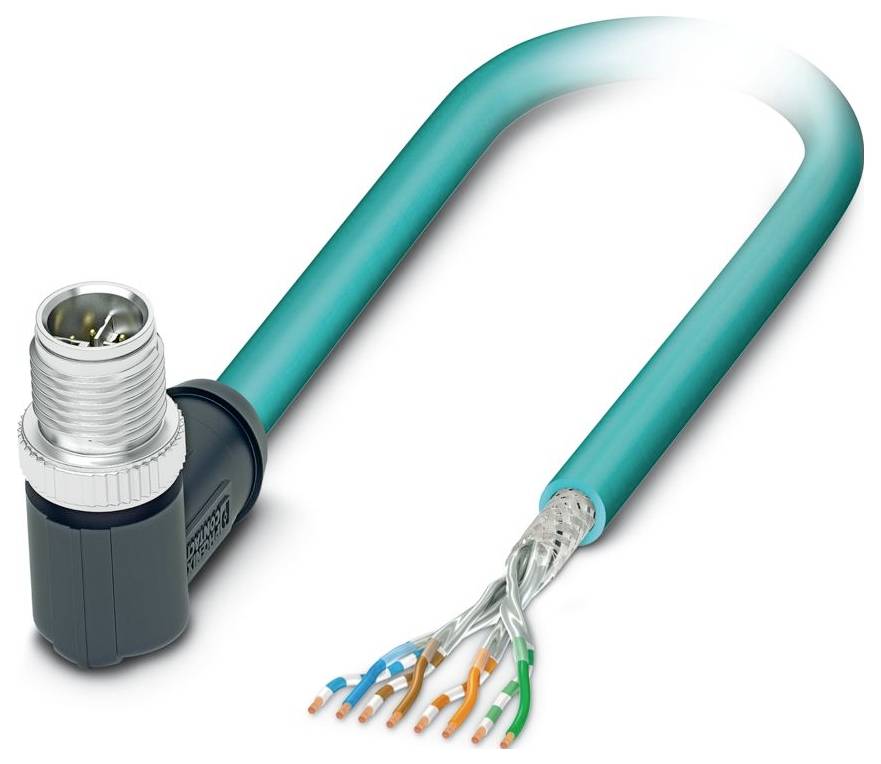

Phoenix Contact 1080716 Cable de conexión de sensor/actuador M12 1 m Número de polos: 8 1 UD(S). Piece

Phoenix Contact 1080716 Cable de conexión de sensor/actuador M12 1 m Número de polos: 8 1 UD(S). Piece-0
Similar a la imagen
Tipo de producto
Cable de conexión de sensor/actuador
Norma de conectores
Ethernet
Un lado de conexión
Conector M12, acodado
Lado del terminal B
Cable, extremo abierto
Número de polos
8
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
31,92 €
3
4% = 4,14 €
30,54 €
5
6% = 9,70 €
29,98 €
10
7% = 23,10 €
29,61 €
25
9% = 68,25 €
29,19 €
50
10% = 159,50 €
28,73 €
Los descuentos por cantidad varían según el vendedor
Total (31,92 € / Unidad)
31,92 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Número de polos: 8
  • Tensión nominal UN: 48 V CA; 60 V CC
  • Par de apriete: 0,4 Nm (conector M12)
  • Clase de inflamabilidad según UL 94: V0
  • Condiciones ambientales: Condiciones ambientales
  • Grado de protección: IP65; IP67
  • Temperatura ambiente (funcionamiento): -40 °C ... 80 °C (cable, instalación fija); -20 °C ... 80 °C (cable, instalación flexible)
  • Normas/Reglamentos: IEC 61076-2-109
  • Categoría de sobretensión: II
  • Nivel de contaminación: 3
  • Material de sellado: FKM
  • Material de la superficie de contacto: Ni/Au
  • Corriente nominal IN: 0,5 A
  • Diámetro exterior del cable: 6,40 mm ±0,2 mm
  • Sistema de bus: Ethernet
  • Carcasa exterior, material: PUR
  • Material conductor: hilos de cobre desnudo
  • Longitud del cable: 1 m
  • Sección transversal del conductor: 4 x 2 x 0,14 mm²
  • Blindaje: Tecnología de blindaje avanzada
  • Designación estándar: conector M12
  • Indicador de estado: no
  • Carcasa exterior, color: azul agua RAL 5021
  • Aplicación: Estándar
  • Medio de transmisión: cobre
  • Codificación: X
  • Resistencia de aislamiento: ≥ 500 MΩ*km
  • Contacto del material: CuZn
  • Indicador de estado disponible: no
  • Material portador de contacto: PA 6.6
  • Estilo UL AWM: 21238 (80 °C / 600 V)
  • Protegido: sí
  • Tipo de cable: Ethernet 10 Gbit [94F]
  • Línea de señal AWG: 26
  • Diámetro del cable con aislamiento incluido: 1 mm ±0,05 mm
  • Material para el aislamiento del conductor: PE espumado
  • Cable de un solo núcleo, color: blanco/azul-azul, blanco/naranja-naranja, blanco/verde-verde, blanco/marrón-marrón
  • Cableado total: 4 pares al alma
  • Tensión nominal del cable: ≤ 100 V
  • Radio de curvatura mínimo, instalado permanentemente: 4 x D
  • Radio de curvatura mínimo, dispuesto de forma flexible: 8 x D
  • Radio de curvatura mínimo, instalado permanentemente: 26 mm
  • Radio de curvatura mínimo, instalación flexible: 51 mm
  • Retardancia a la llama: según IEC 60332-1-2; según UN ECE-R 118.03; según CSA C 22.2 No. 210 FT1
  • Resistencia al aceite: según DIN EN 60811-404
  • Número de salidas de cable: 1
  • Ciclos de apareamiento: ≥ 100
  • Conexión 1: Conexión 1
  • Puerto 2: Puerto 2
  • Libre de halógenos: según la norma IEC 60754-1
  • M12: M12
  • Construcción del conductor: 4x2xAWG26/7 | S/FTP
  • Cobertura óptica de la pantalla: 70%
  • Resistencia del bucle: ≤ 290,00 Ω/km
  • Impedancia característica: 100 Ω ±5 Ω (a 100 MHz)
  • Tensión de prueba cable/cable: 2000 V (50 Hz, 1 min.)
  • Tensión de prueba Conductor/pantalla: 2000,00 V (50 Hz, 1 min.)
  • Trenzado de pares: 2 cables por par
  • Material del mango: TPU, ignífugo, autoextinguible.
  • Material del tornillo: Zinc fundido a presión, niquelado
  • Tipo de sensor: Ethernet
  • Tipo/categoría de señal: Ethernet CAT6A, 10 Gbit/s; CC-Link IE CAT6A, 10 Gbit/s
  • Características de transmisión (categoría): CAT6A
  • Velocidad de transferencia: 10 Gbit/s
  • Dibujo dimensional: Diagrama de pines del conector M12, 8 pines, con codificación X, vista lateral de los pines.
  • Diseño: extremo libre del cable
  • Ethernet 10 Gbit [94F]: Ethernet 10 Gbit [94F]
Tipo de embalaje

Piece

tipo

NBC-M12MRX/1,0-94F

Tipo de producto

Cable de conexión de sensor/actuador

Norma de conectores

Ethernet

Un lado de conexión

Conector M12, acodado

Lado del terminal B

Cable, extremo abierto

Número de polos

8

La longitud del cable

1 m

Material de cubierta

PUR

Tensión nominal

48 V/AC

60 V/DC

Øe

6.40 mm

Calibre de cable (cableado de sensores actuadores)

0.14 mm²

conexión

Extremo del cable libre

Tipo de rosca, lado de conexión

M12

Tipo de rosca de la conexión por cable y montaje

M12

Color del cable

Azul agua

Codificación

X

Material de contacto

CuZn

Superficie de contacto

Ni/Au

IP65

IP67

características especiales

Sin halógenos

Blindado

min temperatura.

-40 °C

Máx. Temperatura

80 °C

Tipo de cierre

Atornillado

Fabricante de la pieza.

1080716

Contenido

1 UD(S).

Ø cable

6.40 mm

Tensión de medición

48 V

Blindado

Sí

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3563357 Phoenix Contact 1080716 Cable de conexión de sensor/actuador M12 1 m Número de polos: 8 1 UD(S). Piece

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3563357 Phoenix Contact 1080716 Cable de conexión de sensor/actuador M12 1 m Número de polos: 8 1 UD(S). Piece

Descripción

Cable de red Ethernet CAT6A (10 Gbit/s), 8 pines, PUR libre de halógenos, azul agua RAL 5021, apantallado (Tecnología de apantallamiento avanzada), conector M12 en ángulo, codificación: X / IP67, hasta el extremo libre, longitud del cable: 1 m
