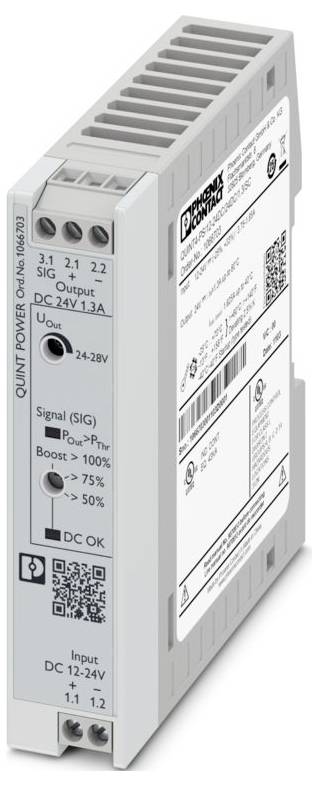

Phoenix Contact 1066703 Convertidor CC/CC 24 V/DC 1.3 A Contenido 1 UD(S).

Phoenix Contact 1066703 Convertidor CC/CC 24 V/DC 1.3 A Contenido 1 UD(S).-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Jue. 05/11
Vendido y enviado por  Conrad Electronic
Número
Total (96,63 € / Unidad)
96,63 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

  • Familia de productos: QUINT POWER
  • Tipo de conexión: Conexión por tornillo
  • Par de apriete: 0,5 Nm ... 0,6 Nm
  • Ancho: 22,5 mm
  • Altura: 99 mm
  • Profundidad: 90 mm
  • Condiciones ambientales: Condiciones ambientales
  • Tipo de seguridad: IP20
  • Temperatura ambiente (funcionamiento): -25 °C ... 70 °C (> Reducción de potencia a 60 °C: 2,5 %/K)
  • Temperatura ambiente (almacenamiento/transporte): -40 °C ... 85 °C
  • Normas/Regulaciones: EN 61000-4-10
  • Tipo de montaje: montaje en carril DIN
  • Propiedades de aislamiento: Propiedades de aislamiento
  • Categoría de sobretensión: Categoría de sobretensión
  • Nivel de contaminación: 2
  • Vibración (funcionamiento):< 15 Hz, amplitud ±2,5 mm | 15 Hz ... 100 Hz: 2,3 g 90 min. (según IEC 60068-2-6)
  • Longitud de desprendimiento: 8 mm
  • Rango de frecuencia: 50 Hz ... 60 Hz
  • Marcado: DNV GL
  • Clase de protección: II
  • Frecuencia: 50 Hz; 100 Hz; 150 Hz; 300 Hz
  • Rango de voltaje de entrada: 12 V CC ... 24 V CC
  • Rango de voltaje de entrada: 12 V CC ... 24 V CC -25% ... +33% (SELV)
  • Entrada de área amplia: sí
  • Tensión nominal máxima: 35 V CC (60 s)
  • Corriente de arranque: típica 1,6 A
  • Integral de corriente de irrupción (I²t): típico 0,1 A²s
  • Limitación de corriente de arranque: típica 1,6 A
  • Tiempo de restablecimiento de la alimentación eléctrica: típico 19 ms (24 V CC)
  • Consumo de corriente: típico 3,75 A (12 V CC); típico 1,85 A (24 V CC)
  • Tiempo de arranque típico: 700 ms (desde el MODO DE REPOSO)
  • Hora de encendido:< 1 s
  • Fusible de entrada: 15 A (de acción rápida, interno)
  • Selección del fusible adecuado para la protección de entrada: 10 A ... 16 A (característica B, C, D, K o equivalente)
  • Eficiencia: típica 91,7% (24 V CC)
  • Característica inicial: U/I Avanzado
  • Tensión de salida nominal: 24 V CC
  • Rango de ajuste de voltaje de salida (USet): 24 V CC ... 28 V CC (> 24 V CC, potencia constante)
  • Corriente de salida nominal (IN): 1,3 A
  • Refuerzo estático (IStat.Boost): 1,625 A (≤ 40 °C)
  • Impulso dinámico (IDyn.Boost): 2,6 A (≤ 60 °C (4,9 s))
  • A prueba de cortocircuitos: sí
  • Ralentí seguro: sí
  • Potencia de salida (PN): 30 W
  • Potencia de salida (PStat.) Boost): 38 W
  • Potencia de salida (PDyn. Potencia de impulso): 60 W
  • Capacidad de realimentación: ≤ 35 V CC
  • Protección contra sobretensión en la salida (OVP):< 32 V corriente continua
  • Ondulación residual:< 20 mVSS
  • Desviación de la regla estática:< 1% (distribución de carga estática del 10% al 90%)
  • Desviación dinámica de la regla:< 1% (distribución de carga estática del 10% al 90%)
  • Desviación de control Cambio de voltaje de entrada:< 1% (distribución de carga estática del 10% al 90%)
  • Tiempo de ascenso:< 1 s (UOUT (10 % ... 90 %))
  • Capacidad de conexión en serie: sí
  • Pérdida máxima de potencia en ralentí:< 1,3 W
  • Pérdida máxima de potencia a carga nominal:< 8 W
  • Capacidad de conexión en paralelo: sí, para redundancia y mayor rendimiento.
  • Protección del lado secundario: electrónica
  • Entrada: 1 kV (nivel de severidad de la prueba 4 - simétrico); 2 kV (nivel de severidad de la prueba 4 - asimétrico)
  • Posición: 3.x
  • Conexión del conductor: Conexión del conductor
  • rígido: 0,14 mm² ... 2,5 mm²
  • flexible: 0,14 mm² ... 2,5 mm²
  • Flexible con extremo de alambre y casquillo sin funda de plástico: 0,25 mm² ... 2,5 mm²
  • Flexible con casquillo de alambre y funda de plástico: 0,25 mm² ... 2,5 mm²
  • rígido (AWG): 26 ... 14
  • Salida: 1 kV (nivel de severidad de la prueba 3 - simétrico); 2 kV (nivel de severidad de la prueba 3 - asimétrico)
  • Señal: 1 kV (nivel de severidad de la prueba 4 - simétrica); 2 kV (nivel de severidad de la prueba 4 - asimétrica)
  • Señalización LED: Señalización LED
  • Umbral de señal:> PThr (el LED se ilumina en amarillo, potencia de salida)> PThr, dependiendo de la posición del selector giratorio);> 0,9 x USet (el LED se ilumina en verde);< 0,9 x USet (el LED parpadea en verde)
  • Predeterminado: 24 V CC; 22 mA; 24 V CC para UOut> 0,9 x USet
  • Digital: 0 V CC; 24 V CC; 22 mA
  • Número de fases: 1,00
  • Tensión de aislamiento de entrada/salida: 2,6 kV CC (prueba de tipo); 1,2 kV CC (prueba de unidad)
  • Frecuencia de conmutación: 130,00 kHz ... 130,00 kHz (etapa del convertidor auxiliar); 70,00 kHz ... 250,00 kHz (etapa del convertidor principal)
  • MTBF (IEC 61709, SN 29500):> 1999348 h (25 °C);> 1120490 h (40 °C);> 471066 h (60 °C)
  • Vida útil esperada (condensadores electrolíticos): Vida útil esperada (condensadores electrolíticos)
  • Corriente: 1,3 A
  • Temperatura: 30 °C
  • Tiempo: 50 ms
  • Texto adicional: Nivel de gravedad de la prueba 2
  • Dimensiones del artículo: Dimensiones del artículo
  • Dimensión de instalación: Dimensión de instalación
  • Distancia de instalación derecha/izquierda (activa): 15 mm / 15 mm (POut ≥50%)
  • Distancia de instalación derecha/izquierda (pasiva): 5 mm / 5 mm (POut ≥50%)
  • Distancia de instalación superior/inferior (activa): 30 mm / 30 mm (POut ≥50%)
  • Distancia de montaje superior/inferior (pasivo): 30 mm / 30 mm (POut ≥50%)
  • Instrucciones de montaje: se pueden apilar: PN ≥50%, horizontalmente 5 mm, junto a componentes activos 15 mm, verticalmente 50 mm
  • Conectable: PM< 50%, horizontal 0 mm, vertical superior 40 mm, vertical inferior 20 mm
  • Recubrimiento protector: no
  • Clase de inflamabilidad según UL 94 (carcasa/terminales): V0
  • Material de la carcasa: Plástico
  • Altitud operativa: ≤ 5000 m (> 2000 m, nota: reducción de potencia)
  • Clase climática: 3K3 (según EN 60721)
  • Humedad máxima permitida (funcionamiento): ≤ 95% (a 25°C, sin condensación)
  • Choque: 18 ms, 30 g, por dirección espacial (según IEC 60068-2-27)
  • Código de temperatura: T4 (-25 ... +70 °C |> 60 °C, Reducción de potencia: 2,5 %/K)
  • EN 61010-1: II (≤ 5000 m)
  • Designación estándar: Variación de red/baja tensión
  • Equipos de medición, control, regulación y laboratorio de seguridad: Equipos de medición, control, regulación y laboratorio de seguridad
  • Tensión extrabaja de protección: Tensión extrabaja de protección
  • Caídas de tensión de alimentación: Caídas de tensión de alimentación
  • UL: UL
  • CSA: CSA
  • SIQ: SIQ
  • Construcción naval: Construcción naval
  • Compatibilidad electromagnética: Cumplimiento de la Directiva EMC 2014/30/UE.
  • Requisitos de compatibilidad electromagnética (CEM) para interferencias electromagnéticas: EN 61000-6-3; EN 61000-6-4
  • Requisitos de inmunidad EMC: EN 61000-6-1; EN 61000-6-2
  • Requisitos de compatibilidad electromagnética (CEM) para centrales eléctricas: EN 61850-3; EN 61000-6-5
  • Emisiones conducidas: Emisiones conducidas
  • Radiación de interferencia: Radiación de interferencia
  • Emisiones conducidas por DNV GL: Emisiones conducidas por DNV GL
  • DNV: Clase B
  • Emisión de interferencias de DNV GL: Emisión de interferencias de DNV GL
  • Descarga estática: Descarga estática
  • Descarga por contacto: 6 kV (nivel de severidad de la prueba 4)
  • Descarga de aire: 8 kV (Nivel de severidad de la prueba: 3)
  • Nota: Criterio B
  • Campo electromagnético de radiofrecuencia: Campo electromagnético de radiofrecuencia
  • Intensidad del campo de prueba: 1000 A/m
  • Transitorios rápidos (ráfaga): Transitorios rápidos (ráfaga)
  • Estrés repentino: Estrés repentino
  • Interferencia conducida: Interferencia conducida
  • Entrada/Salida/Señal: desequilibrada
  • Voltaje: 1 kV
  • Campo magnético con frecuencia relacionada con la energía: Campo magnético con frecuencia relacionada con la energía
  • Caídas de tensión: Caídas de tensión
  • Caída de tensión: 0%
  • Campo magnético pulsado: Campo magnético pulsado
  • Perturbaciones conducidas asimétricas: Perturbaciones conducidas asimétricas
  • Nivel de prueba 1: 100 kHz
  • Nivel de prueba 2: 1 MHz
  • Nivel de prueba 3: 1,5 kHz 15 kHz (nivel de prueba 3)
  • Nivel de prueba 4: 15 kHz 150 kHz (nivel de prueba 3)
  • Nivel de prueba 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (nivel de prueba 3)
  • Nivel de prueba 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (nivel de prueba 3)
  • Componente de CA de la tensión CC: Componente de CA de la tensión CC
  • Tipo de cambio: 10% (ONU)
  • Onda oscilante amortiguada: Onda oscilante amortiguada
  • Entrada, salida (nivel de prueba 1): 1 MHz (nivel de severidad de la prueba 2 - simétrico)
  • Entrada, salida (nivel de prueba 2): 1 MHz (nivel de severidad de la prueba 2 - desequilibrado)
  • Señales (Nivel de prueba 1): 1 MHz (Nivel de severidad de la prueba 2 - simétrico)
  • Señales (Nivel de prueba 2): ​​1 MHz (Nivel de severidad de la prueba 2 - desequilibrado)
  • Campo magnético oscilante amortiguado: Campo magnético oscilante amortiguado
  • Criterios: Criterios
  • Criterio A: Comportamiento operativo normal dentro de los límites especificados.
  • Criterio B: Deterioro temporal del comportamiento operativo que el dispositivo corrige por sí mismo.
  • Criterio C: Deterioro temporal del comportamiento operativo que se corrige mediante el propio dispositivo o que puede restablecerse accionando los controles.
  • Temperatura ambiente (tipo de arranque probado): -40 °C
  • Reducción de calificación:> 60 °C (2,5 %/K de POut nominal)
  • Número de períodos: 0,5 / 1 / 5 / 50 períodos
  • Distancia de instalación derecha/izquierda (activa, pasiva): 0 mm / 0 mm (POut ≤50%)
  • Distancia de instalación superior/inferior (activa, pasiva): 30 mm / 30 mm (POut ≤50%)
  • Material de la carcasa: Policarbonato (PC), UL 94 V0
  • Tipo de cabeza del tornillo de accionamiento: Ranurado L
  • Salida de señal configurable: Salida de señal configurable
Tipo de producto

Convertidor CC/CC

tipo

QUINT4-PS/12-24DC/24DC/1.3/SC

Tensión de entrada (mín.)

12 V/DC

Tensión de entrada (máx.)

24 V/DC

tensión de salida

24 V/DC

Corriente de salida (máx.)

1.3 A

Corriente de salida (máx.) - redondeada

1.3 A

conexión

Atornillar

Temperatura de funcionamiento (min.)

-25 °C

Temperatura de funcionamiento (máx.)

70 °C

Dimen.

(Lon. x Anch. x Alt.) 90 x 22.5 x 99 mm

Altura

99 mm

longitud

90 mm

Anchura

22.5 mm

Contenido

1 UD(S).

Profundidad

90 mm

IP20

Altura de montaje

99 mm

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3562711 Phoenix Contact 1066703 Convertidor CC/CC 24 V/DC 1.3 A Contenido 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3562711 Phoenix Contact 1066703 Convertidor CC/CC 24 V/DC 1.3 A Contenido 1 UD(S).

Descripción

Convertidor CC/CC primario conmutado, QUINT POWER, montaje en carril DIN, entrada: 12 V CC - 24 V CC, salida: 24 V CC / 1,3 A

Este texto es el resultado de una traducción automática.
