Phoenix Contact 1017503 Terminal para placas de circuito impreso 4 mm² Número de polos 2 Verde 50 UD(S). Carton

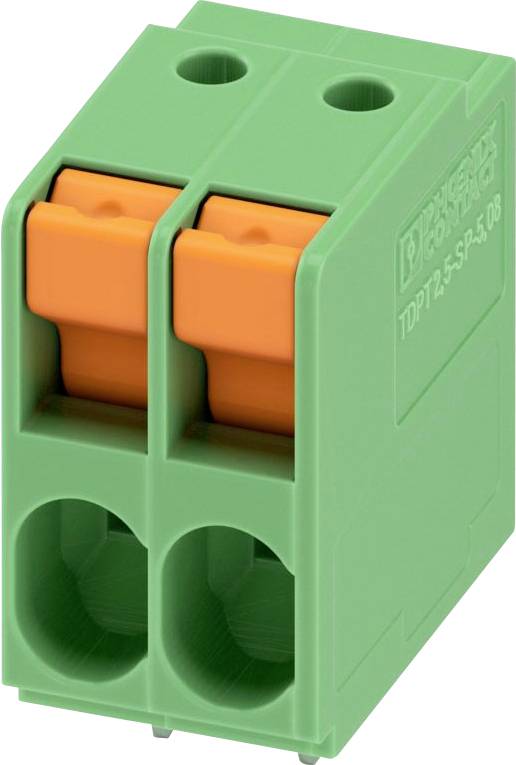

Phoenix Contact 1017503 Terminal para placas de circuito impreso 4 mm² Número de polos 2 Verde 50 UD(S). Carton-0
Tipo de embalaje
Carton
Tipo de producto
Terminal para placas de circuito impreso
RM
5.08 mm
Número de polos por serie
2
Número de polos
2
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega inmediata Lun. 02/11
97 Set(s)
Vendido y enviado por  Conrad Electronic
Cantidad (Set(s))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
38,65 €
3
3% = 3,78 €
37,39 €
5
5% = 8,80 €
36,89 €
10
5% = 21,00 €
36,55 €
25
6% = 61,75 €
36,18 €
Los descuentos por cantidad varían según el vendedor
Número (Tamaño del paquete 50 UD(S).)
Total (38,65 € / Unidad)
38,65 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Terminal para placas de circuito impreso

  • Contenido 50 UD(S).

Especificaciones técnicas

  • Sección transversal del conductor conectable (sólido): 0,2-4 mm²
  • Sección transversal del conductor conectable, de hilos finos con casquillo: 0,2-2,5 mm²
  • Sección transversal del conductor conectable, de hilos finos, sin casquillo: 0,2-4 mm²
  • Sección transversal del conductor conectable (multifilar): 4-4 mm²
  • Tipo de conexión del conductor: Conexión con resorte
  • Tipo de conexión de PCB: Conexión de soldadura
  • Tipo de flejado: Cartón (para SMD)
  • Tipo de montaje en PCB: Contacto de conexión
  • Método de fijación: soldadura
  • Tensión nominal: 400 V
  • Tensión de impulso nominal: 4 kV
  • Temperatura de funcionamiento: -40-105 °C
  • Clase de inflamabilidad del material aislante según UL94: V0
  • Diámetro del pin de conexión: 1,4 mm
  • Longitud del pasador: 3,5 mm
  • Nivel de contaminación: 2
  • Material de la superficie de conexión: Estaño
  • Categoría de sobretensión: III
Tipo de embalaje

Carton

tipo

TDPT 2,5/ 2-SP-5,08

Tipo de producto

Terminal para placas de circuito impreso

RM

5.08 mm

Número de series

1

Número de polos por serie

2

Número de polos

2

serie

TDPT

conexión

Conexión de fuerza de resorte Push-In

Corriente nominal

32 A

Sección transversal cadena (min.)

0.2 mm²

Corriente nominal: redondeada

32 A

sección transversal maciza (min.)

0.2 mm²

Sección transversal de hebra (máx.)

4 mm²

sección transversal maciza (máx.)

4 mm²

Dirección del enchufe

Vertical respecto a la placa de circuito impreso

Material de contacto

Estaño

Color del fabricante

Verde

Fabricante de la pieza.

1017503

Contenido

50 UD(S).

Altura

22.5 mm

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3452224 Phoenix Contact 1017503 Terminal para placas de circuito impreso 4 mm² Número de polos 2 Verde 50 UD(S). Carton

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3452224 Phoenix Contact 1017503 Terminal para placas de circuito impreso 4 mm² Número de polos 2 Verde 50 UD(S). Carton

Descripción

Bloque de terminales para PCB, corriente nominal: 32 A, tensión nominal (III/2): 400 V, sección transversal nominal: 2,5 mm², número de potenciales: 2, número de filas: 1, número de polos por fila: 2, familia de productos: TDPT 2.5/..-SP, paso: 5,08 mm, tipo de conexión: terminal de resorte de inserción, montaje: soldadura por ola, dirección de conexión conductor/placa: 0°, color: verde, disposición de pines: pines lineales, longitud del pin [P]: 3,5 mm, número de pines de soldadura por potencial: 2, tipo de embalaje: embalado en una caja de cartón.

Este texto es el resultado de una traducción automática.
