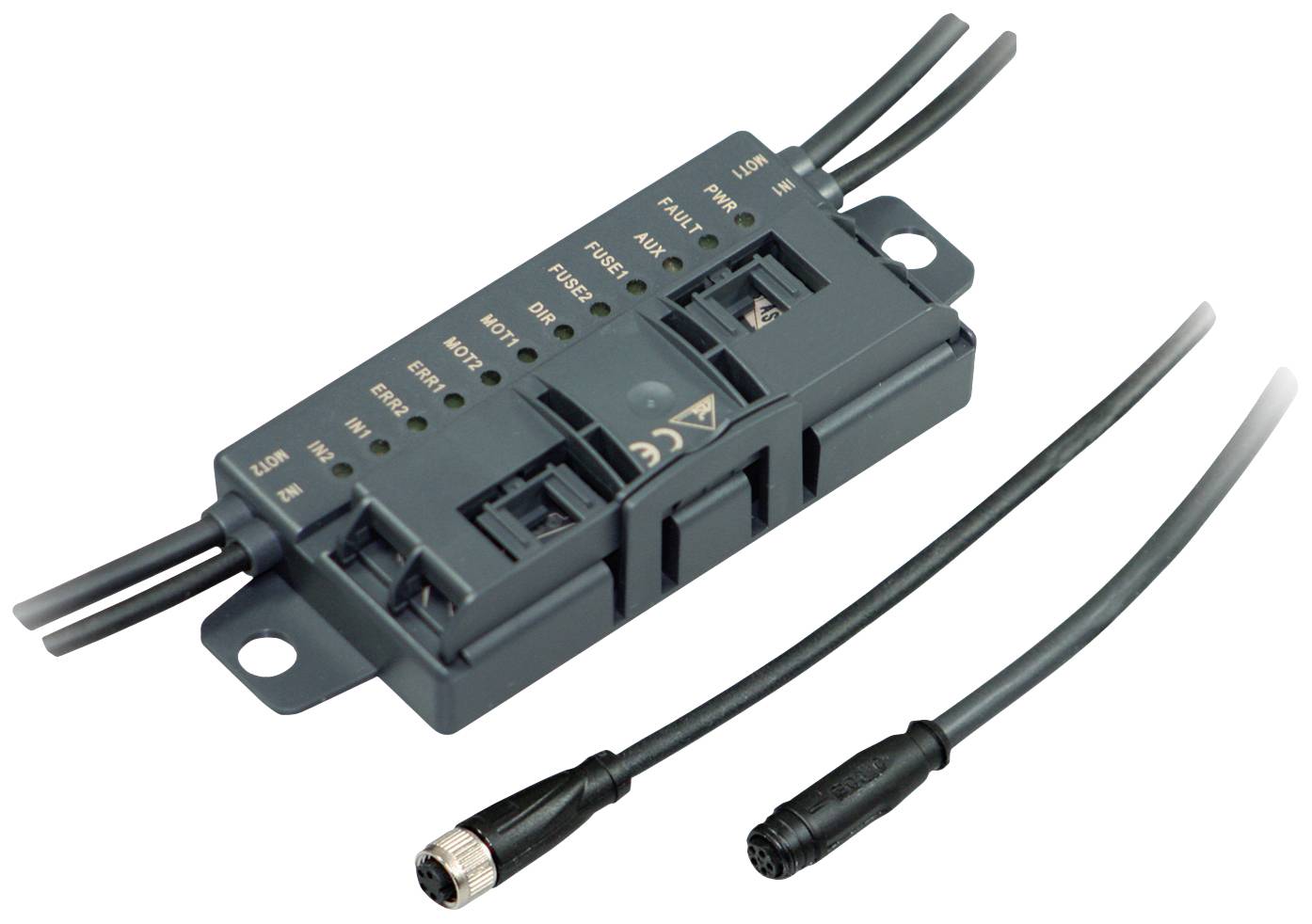

Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 Caja de sensores/actuadores activa Distribuidor multipolo 1 UD(S). Piece

Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 Caja de sensores/actuadores activa Distribuidor multipolo 1 UD(S). Piece-0
Similar a la imagen
Tipo de embalaje
Piece
Tipo de producto
Caja de sensores/actuadores activa
Número de puestos enchufables
4
tipo
VBA-4E3A-G20-ZEL/M1L-P6
Línea principal
Sí
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Vie. 04/12
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
289,92 €
3
2% = 21,24 €
282,84 €
5
3% = 49,45 €
280,03 €
10
4% = 117,80 €
278,14 €
Los descuentos por cantidad varían según el vendedor
Número
Total (289,92 € / Unidad)
289,92 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de embalaje

Piece

Tipo de producto

Caja de sensores/actuadores activa

Número de puestos enchufables

4

tipo

VBA-4E3A-G20-ZEL/M1L-P6

Línea principal

Sí

Indicador de estado

Con LED

Tipo de señal

PNP

conexión

Conector hembra M8

IP54

Capacidad de corriente por ranura

3.5 A

Máx. Temperatura

60 °C

min temperatura.

-25 °C

Número total de polos

5

Peso

220 g

Fabricante de la pieza.

70135193

Contenido

1 UD(S).

Número de polos

5

características especiales

Con límite de corriente

Corriente máxima (total)

35 mA

Corriente máxima por señal de entradas/salidas

500 mA

Función de carga inalámbrica

No

Documentos y descargas

Ficha técnica

Ficha técnica 2630852 Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 Caja de sensores/actuadores activa Distribuidor multipolo 1 UD(S). Piece

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2630852 Pepperl+Fuchs VBA-4E3A-G20-ZEL/M1L-P6 70135193 Caja de sensores/actuadores activa Distribuidor multipolo 1 UD(S). Piece

Descripción

Salidas por módulo: 2
Diseño (módulos): G20
Condiciones de instalación: Instalación en campo
Entradas por módulo: 2
Tipo de módulo: Módulo de control del motor
Conexión del sensor/actuador: M8
Tipo de participante: Participante A/B
Salidas de alimentación: externas (desde AUX)
Entradas de alimentación: externa (desde AUX)

Este texto es el resultado de una traducción automática.

Modelo

  • Datos generales
  • Tipo de participante: Participante A/B
  • Especificación de interfaz AS: V3.0
  • Especificación de puerta de enlace requerida: ≥ V2.1
  • Perfil: S-7.AE
  • Código de E/S: 7
  • Código de identificación: A
  • Código ID1: 6
  • Código ID2: E
  • Número de archivo UL: E223772 "Para uso exclusivo en aplicaciones NFPA 79"
  • MTBF: 98 años
  • Motores de rodillos compatibles: Interroll EC310, Interroll EC5000 24V AI (20W / 35W / 50W), Rulmeca BL3, Itoh Denki PM500XK, Itoh Denki PM500XC
  • Pantallas/Controles
  • FALLO DEL LED: Indicador de error; LED rojo | rojo: Error de comunicación o la dirección es 0 | rojo intermitente: Sobrecarga de la alimentación del sensor o tensión auxiliar externa UAUX desaparecido
  • LED ERR: Mal funcionamiento del motor; 2 LED amarillos
  • LED PWR: Tensión de la interfaz AS; LED verde | verde: tensión correcta | verde intermitente: dirección 0 o alimentación del sensor de sobrecarga o tensión auxiliar externa UAUX desaparecido
  • LED AUX: Voltaje auxiliar externo UAUXLED doble verde/rojo | verde: voltaje correcto | rojo: voltaje invertido
  • LED IN: Estado de conmutación (entrada); 2 LED amarillos
  • FUSIBLE LED: Alimentación del motor; 2 LED verdes
  • LED DIR: Dirección de rotación del motor; LED amarillo
  • LED MOT: Motor activo; 2 LEDs amarillos
  • Datos eléctricos
  • Tensión auxiliar (salida): 18 ... 30 V CC PELV
  • Tensión nominal de funcionamiento: 26,5 ... 31,6 V desde AS-Interface
  • Corriente nominal de funcionamiento: ≤ 35 mA
  • Entrada
  • Número/Tipo: 2 entradas para sensores de 3 hilos (PNP), CC
  • Alimentación: desde tensión auxiliar externa UAUX
  • Capacidad de conducción de corriente: 500 mA, a prueba de sobrecarga y cortocircuito.
  • Corriente de entrada: ≤ 8 mA (limitada internamente)
  • Punto de conmutación: según DIN EN 61131-2 | 0 (sin amortiguación) ≤ 0,5 mA | 1 (con amortiguación) ≥ 2,0 mA
  • Retardo de la señal:< 1 ms (interfaz de entrada/AS)
  • Filtro de entrada: 2 ms
  • Salida
  • Número/Tipo: 2 salidas para motores de rodillos de CC (MOT1, MOT2)
  • Alimentación: desde tensión auxiliar externa UAUX
  • Corriente: 3,5 A de corriente continua, 5 A (< 2 s), máx. 7,5 A (< 0,3 s) por motor
  • Protección contra sobrecarga: fusible, I2t = 5,56 A2s
  • Señal de velocidad: 1,4 … 13 V en ralentí | Ri = 5,6 kΩ, RCARGA ≥ 35 kΩ | Control mediante el parámetro P2:0
  • Señal de dirección de rotación: Apagado / ≥ (UAUX - 1,0 V) en reposo | Ri = 5,6 kΩ, RCARGA ≥ 5 kΩ | Bit de datos D2 de la interfaz AS = 0: UD = Apagado
  • Mal funcionamiento del motor: Entrada digital NPN, U0 = 3,3 V, Ri = 52 kΩ | 0 (sin error) ≥ 40 µA | 1 (error) ≤ 30 µA
  • Cumplimiento de las directrices
  • Compatibilidad electromagnética
  • Directiva 2014/30/UE: EN 62026-2:2013
  • Cumplimiento de las normas
  • Clase de protección: EN 60529:2000
  • Estándar de bus de campo: EN 62026-2:2013
  • Entrada: EN 61131-2:2007
  • Emisión de interferencias: EN 61000-6-4:2007
  • Interfaz AS: EN 62026-2:2013
  • Inmunidad: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
  • Condiciones ambientales
  • Temperatura ambiente: -25 ... 60 °C (-13 ... 140 °F)
  • Temperatura de almacenamiento: -25 ... 85 °C (-13 ... 185 °F)
  • Datos mecánicos
  • Clase de protección: IP54 según EN 60529
  • Conexión: Interfaz AS, AUX: Tecnología de penetración | Cable plano amarillo/Cable plano negro | Entradas/Salidas: Conector circular M8 según EN 61076-2-104 | Entradas: LF004-GS1-A (4 pines, contactos de zócalo, bloqueo por tornillo, codificación A) | Conector compatible: LM004-Gx1-A o equivalente | Salidas: NF005-SS1-B (5 pines, contactos de zócalo, mecanismo de enclavamiento, código B) | Conector compatible: NM005-Sx1-B o equivalente
  • Peso: 220 g
  • Montaje: 2 pestañas de montaje con orificio de 8 mm de diámetro
  • Longitud del cable: 0,35 m
  • Nota: La guía de cable plana está diseñada para 100 ciclos de accionamiento.
