Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 Caja de sensores/actuadores activa Distribuidor multipolo 1 UD(S). Piece

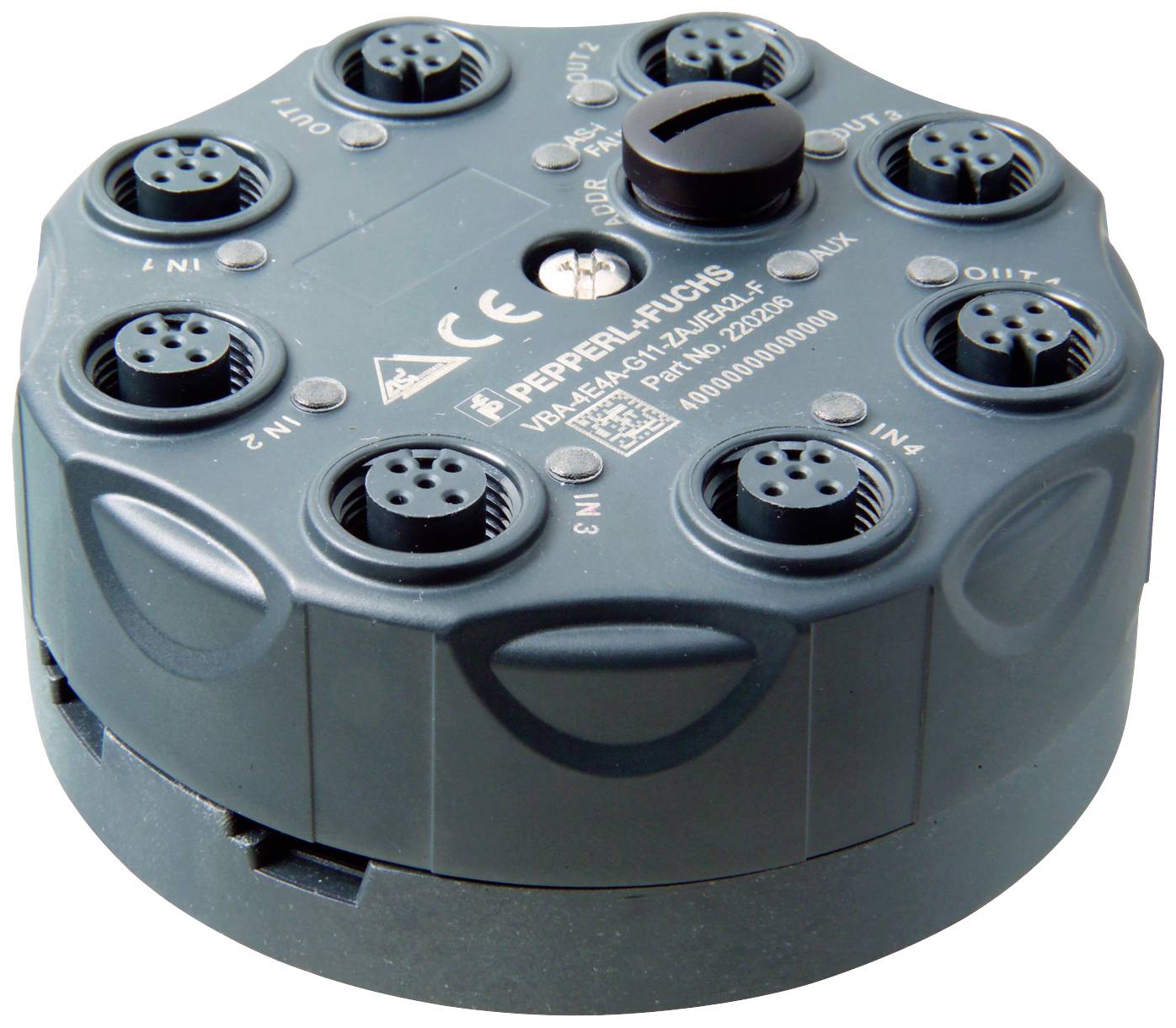

Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 Caja de sensores/actuadores activa Distribuidor multipolo 1 UD(S). Piece-0
Similar a la imagen
Tipo de embalaje
Piece
Tipo de producto
Caja de sensores/actuadores activa
tipo
VAA-4E4A-G11-ZAJ/EA2L-F
Indicador de estado
Con LED
Tipo de señal
PNP
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Jue. 05/11
Vendido y enviado por  Conrad Electronic
Número
Total (205,87 € / Unidad)
205,87 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de embalaje

Piece

Tipo de producto

Caja de sensores/actuadores activa

tipo

VAA-4E4A-G11-ZAJ/EA2L-F

Indicador de estado

Con LED

Tipo de señal

PNP

conexión

Clavija de conexión

IP68

IP69K

Capacidad de corriente por ranura

2 A

La corriente total (alimentación simple)

6 A

Máx. Temperatura

70 °C

min temperatura.

-25 °C

Material de la carcasa

PBT PC

Peso

200 g

Fabricante de la pieza.

220205

Contenido

1 UD(S).

características especiales

Con protección contra sobretensiones

Serie

AS-Interface

Corriente máxima (total)

240 mA

Corriente máxima por señal de entradas/salidas

2 A

Función de carga inalámbrica

No

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2630685 Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 Caja de sensores/actuadores activa Distribuidor multipolo 1 UD(S). Piece

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2630685 Pepperl+Fuchs VAA-4E4A-G11-ZAJ/EA2L-F 220205 Caja de sensores/actuadores activa Distribuidor multipolo 1 UD(S). Piece

Descripción

Módulo G11 con 4 entradas y 4 salidas, especificación AS-Interface: V3.0, tensión: = (UAUX - 0,5 V), tensión: 12 ... 31 V, clase de protección: IP68 / IP69K, clase de protección: EN 60529:2000, montaje: placa de montaje

Este texto es el resultado de una traducción automática.

Modelo

  • Datos generales
  • Tipo de participante: Participante estándar
  • Especificación de interfaz AS: V3.0
  • Especificación de puerta de enlace requerida: ≥ V2.1
  • Perfil: S-7.F
  • Código de E/S: 7
  • Código de identificación: F
  • Código ID1: F
  • Código ID2: E
  • Número de archivo UL: E223772
  • Pantallas/Controles
  • LED AS-i/FAULT: Indicador de estado; LED multicolor | verde: funcionamiento normal | rojo: error de comunicación | amarillo/rojo intermitente: dirección 0 | verde/rojo intermitente: sobrecarga del sensor de alimentación o sobrecarga o rotura de línea en las salidas
  • LED AUX: Voltaje auxiliar externo UAUXLED doble verde/rojo | verde: voltaje correcto | rojo: voltaje invertido
  • LED IN: Estado de conmutación (entrada); 4 LED amarillos
  • LED OUT: Estado de conmutación (salida); 4 LEDs amarillo/rojo | amarillo: salida activa | rojo: sobrecarga de salida o interrupción de línea
  • Datos eléctricos
  • Tensión auxiliar (salida): 20 ... 30 V CC PELV
  • Tensión nominal de funcionamiento: 18,0 ... 31,6 V desde AS-Interface
  • Corriente nominal de funcionamiento: ≤ 40 mA (sin sensores) / máx. 240 mA
  • Clase de protección III
  • Protección contra sobretensiones: UAUX, UmiFuentes de alimentación aisladas de forma segura (PELV) de categoría de sobretensión III.
  • Entrada
  • Número/Tipo: 4 entradas para sensores de 2 o 3 hilos (PNP), CC | alternativamente 2 entradas para sensores de 4 hilos (PNP), CC
  • Fuente de alimentación: desde AS-Interface
  • Voltaje: 12 ... 31 V
  • Capacidad de conducción de corriente: ≤ 200 mA, a prueba de sobrecargas y cortocircuitos.
  • Corriente de entrada: ≤ 9 mA (limitada internamente)
  • Punto de conmutación: según DIN EN 61131-2 (Tipo 2)
  • 0 (sin protección): ≤ 3 mA
  • 1 (amortiguado): ≥ 5 mA
  • Retardo de la señal:< 1 ms (interfaz de entrada/AS)
  • Salida
  • Número/Tipo: 4 salidas electrónicas, PNP, a prueba de sobrecarga y cortocircuito.
  • Alimentación: desde tensión auxiliar externa UAUX
  • Voltaje: ≥ (UAUX - 0,5 V)
  • Corriente: 2 A por salida | TB ≤ 40 °C: 6 A en total | TB ≤ 70 °C: suma O1 + O2 máx. 2 A, suma O3 + O4 máx. 2 A
  • Aislamiento galvánico
  • Entrada/Salida: aislamiento seguro, tensión de aislamiento nominal de 40 V CC.
  • Interfaz de salida/AS: aislamiento seguro, tensión de aislamiento nominal de 40 V CC.
  • Cumplimiento de las directrices
  • Compatibilidad electromagnética
  • Directiva 2014/30/UE: EN 62026-2:2013, EN 61000-6-2:2005, EN 61000-6-4:2007
  • Cumplimiento de las normas
  • Clase de protección: EN 60529:2000
  • Estándar de bus de campo: EN 62026-2:2013
  • Entrada: EN 61131-2:2007
  • Emisión de interferencias: EN 61000-6-4:2007
  • Interfaz AS: EN 62026-2:2013
  • Inmunidad: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013
  • Condiciones ambientales
  • Temperatura ambiente: -25 ... 70 °C (-13 ... 158 °F)
  • Temperatura de almacenamiento: -25 ... 85 °C (-13 ... 185 °F)
  • Humedad relativa: 85%, sin condensación
  • Condiciones climáticas: Solo para uso en interiores
  • Altitud de funcionamiento: ≤ 2000 m sobre el nivel del mar
  • Resistencia a golpes e impactos: 30 g, 11 ms en 6 direcciones espaciales 3 choques | 10 g, 16 ms en 6 direcciones espaciales 1000 choques
  • Resistencia a las vibraciones: 0,75 mm 10 ... 57 Hz, 5 g 57 ... 150 Hz, 20 ciclos
  • Nivel de contaminación: 3
  • Datos mecánicos
  • Clase de protección: IP68 / IP69K
  • Conexión: AS-Interface/UAUXCable plano AS-Interface | Entradas/Salidas: Conectores circulares M12
  • Material
  • Caja: PC PBT
  • Tornillo de fijación: Acero inoxidable 1.4305 / AISI 303 (V2A)
  • Peso: 200 g
  • Par de apriete para los tornillos de la carcasa: 1,8 Nm
  • Par de apriete para el prensaestopas: 0,4 Nm
  • Montaje: Placa de montaje
