Name: Pepperl+Fuchs TC-LCDC-8A-230VAC Instrumento de medición empotrable digital
Brand: Pepperl+Fuchs
SKU: 2627564
Availability: BackOrder

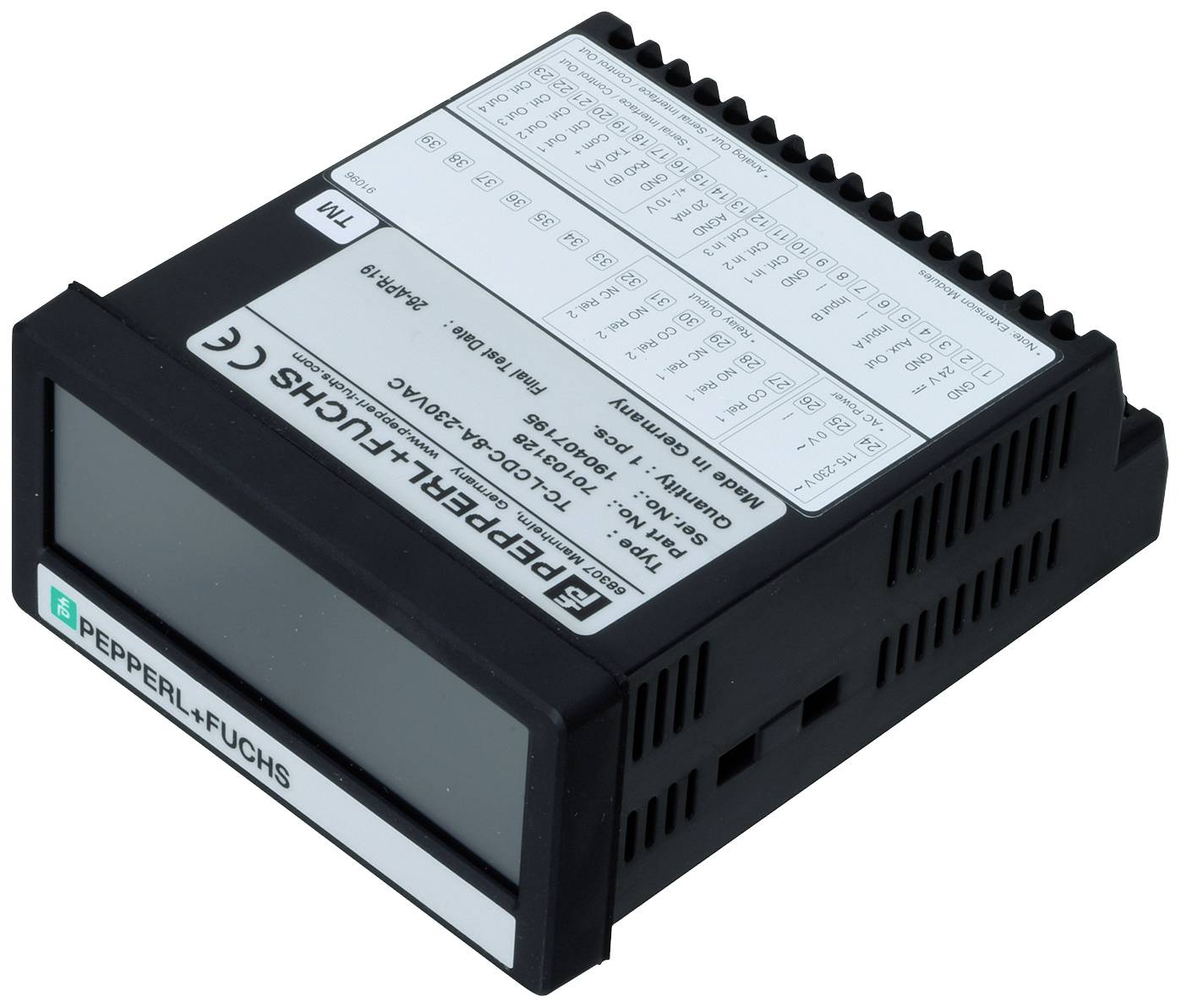

Pepperl+Fuchs TC-LCDC-8A-230VAC Instrumento de medición empotrable digital-0

Similar a la imagen

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Vie. 04/12

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (982,35 € / Unidad)

982,35 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de producto: Instrumento de medición empotrable digital

Función de medición: Impulso

tipo: TC-LCDC-8A-230VAC

Tecnología de pantalla: LCD; gráfica

: IP65
IP20

Anchura de instalación: 91 mm

Visualización (recuento de píxeles): 8

Altura de montaje: 43 mm

Dimen.: (Lon. x Anch. x Alt.) 116 x 96 x 48 mm

Peso: 200 g

Tensión de servicio máx.: 230 V/AC

Tensión de servicio mín.: 115 V/AC

Iluminación de pantalla: RGB

características especiales: Pantalla en color

Anchura: 96 mm

Altura: 48 mm

longitud: 116 mm

Las interfaces: RS232

las interfaces: Terminal roscado

Altura de la sección: 13 mm

Función de carga inalámbrica: No

Documentos y descargas

Ficha técnica

Ficha técnica 2627564 Pepperl+Fuchs TC-LCDC-8A-230VAC Instrumento de medición empotrable digital

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2627564 Pepperl+Fuchs TC-LCDC-8A-230VAC Instrumento de medición empotrable digital

Descripción

Tipo: LCD gráfico con retroiluminación, Número de décadas: 8, Rango de visualización: -99999999 ... 99999999, Punto decimal: ajustable libremente, Factor de escala: 0,0001 ... 9,9999, Tensión de funcionamiento: 115 ... 230 V CA 16 ... 35 V CC, Frecuencia de conteo: 25 kHz (función de temporizador 1 kHz), Impedancia: 4,7 kOhm (lógica positiva)

Este texto es el resultado de una traducción automática.

Modelo

Pantallas/Controles
Tipo: LCD gráfica retroiluminada
Número de décadas: 8
Valor de la pantalla: Altura del dígito 13 mm
Pantalla
Tecnología de pantalla táctil: resistiva
Colores: rojo, verde, amarillo (intercambiables)
Rango de visualización: -99999999 ... 99999999
Precisión: Medición: ± 50 ppm, ± 1 dígito
Datos eléctricos
Protección: Externa: T 0,5 A | Protección contra polaridad inversa
Tensión de funcionamiento: 115 ... 230 V CA, 50 ... 60 Hz
Consumo de energía: aprox. 3 VA (sin carga)
Alimentación: Codificador rotatorio: 24 V CC (± 15 %) | máx. 150 mA hasta 45 °C, máx. 80 mA por encima de 45 °C
Interfaz
Tipo de interfaz: serie RS-232
Velocidad de transmisión: 9600, 19200 o 38400 baudios
Entrada 1
Tipo de entrada: PPN incremental, NPN, Namur o Tri-State
Formato de entrada: HTL (bajo: 0…3 V, alto: 9…30 V)
Conexión: 2 pistas: A, B
Frecuencia de entrada: máx. 250 kHz
Corriente de carga: máx. 6 mA/Ri> 5 kΩ/470 pF
Entrada 2
Tipo de entrada: 3 entradas de control
Formato de entrada: HTL, PNP (bajo: 0…3 V, alto: 9…30 V)
Frecuencia de entrada: máx. 10 kHz
Corriente de carga: máx. 2 mA/Ri> 15 kΩ/470 pF
Salida 1
Número/Tipo: Salida analógica | Configurable como salida de corriente o voltaje
Corriente: 0/4 … 20 mA (carga máxima 270 Ω)
Voltaje: -10 ... 10 V (máx. 2 mA)
Resolución: 16 bits | ± 0,1 % a 0 … 45 °C | ± 0,15 % a -20 … 0 °C y 45 … 60 °C
Tiempo de respuesta:< 150 ms
Salida 2
Tipo de salida: 4 salidas de control
Formato de salida: PNP
Tensión de salida: 5 … 30 V (dependiendo de la tensión en COM+)
Corriente de salida: máx. 200 mA
Tiempo de respuesta:< 1 ms
Condiciones ambientales
Temperatura ambiente: -20 ... 60 °C (-4 ... 140 °F)
Temperatura de almacenamiento: -25 ... 70 °C (-13 ... 158 °F)
Datos mecánicos
Ancho de la caja: 96 mm
Altura de la caja: 48 mm
Profundidad de la caja: 116 mm
Grado de protección: IP65 (frontal) | IP20 (lateral de conexión)
Conexión: Terminales de tornillo | 1,5 mm², AWG 16
Material
Carcasa: ABS, UL 94 V-0
Montaje: Instalación en panel de control | Dimensiones del hueco (Ancho x Alto): 91 x 43 mm
Peso: aprox. 200 g
