Name: Pepperl+Fuchs Sensor Ultrasonidos M30 PNP UCC6000-30GH70-IE2R2-V15
Brand: Pepperl+Fuchs
SKU: 2627449
Availability: InStock

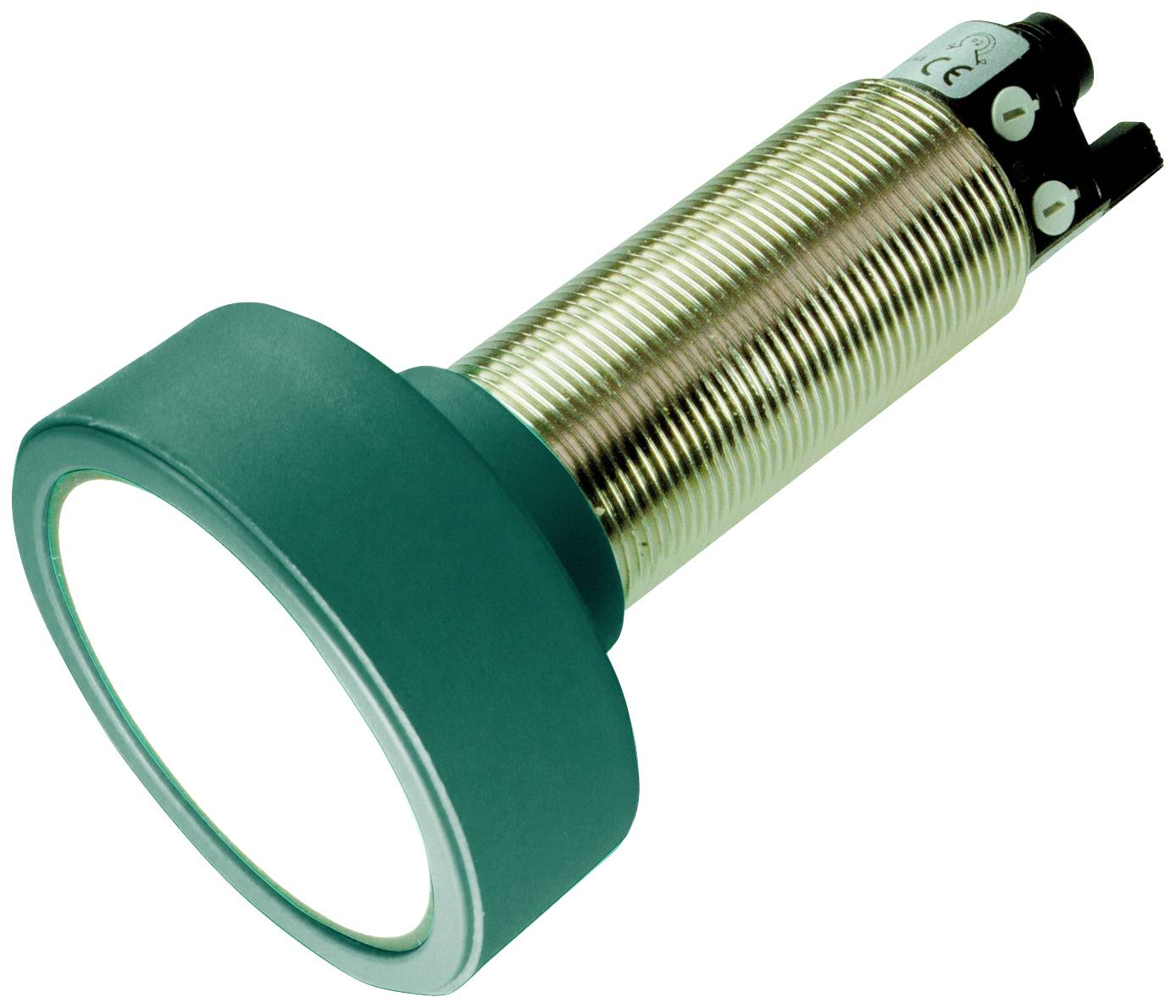

Pepperl+Fuchs Sensor Ultrasonidos M30 PNP UCC6000-30GH70-IE2R2-V15-0

Similar a la imagen

Tipo de producto

Sensor

Tensión de servicio máx.

30 V/DC

salidas

PNP

Distancia de conmutación (máx.)

6000 mm

ejecución

Ultrasonidos

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Mar. 10/11

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (775,00 € / Unidad)

775,00 €

IVA incl.

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de producto: Sensor

tipo: UCC6000-30GH70-IE2R2-V15

Tensión de servicio mín.: 20 V/DC

Tensión de servicio máx.: 30 V/DC

Tensión de funcionamiento: 20 - 30 V/DC

salidas: PNP

Distancia de conmutación (máx.): 6000 mm

ejecución: Ultrasonidos

características especiales: Indicación LED

tamaño: M30

Propiedad del material: Inoxidable

Material de la carcasa: Acero inoxidable V4A

tipo de contacto: 1 contacto NA

: IP65

min temperatura.: -25 °C

Máx. Temperatura: 70 °C

diámetro: 30 mm

Dimen.: (Ø) 30 mm

Función de carga inalámbrica: No

UKCA: Sí

Variantes(Todos los precios incluyen el IVA legal, más gastos de envío)

Distancia de conmutación (máx.)

salidas

Tensión de servicio máx.

tipo de contacto

Pepperl+Fuchs Sensor Ultrasonidos M30 PNP UCC6000-30GH70-IE2R2-V15

N.º artículo:2627449

Entrega Mar. 10/11

Enviado por Conrad Electronic

Este artículo

6000 mm

PNP

30 V/DC

1 contacto NA

Unidad(es)

Mín.: 1

Múltiplos: 1

775,00 €^*

Pepperl+Fuchs Sensor Ultrasonidos Analógico UC250-F77-IU-IO-2M

N.º artículo:2627472

Entrega Jue. 10/12

Enviado por Conrad Electronic

250 mm

Analógico

30 V/DC

Unidad(es)

Mín.: 1

Múltiplos: 1

279,00 €^*

Pepperl+Fuchs Sensor Ultrasonidos Analógico UC250-F77-IU-IO-5M Piece

N.º artículo:2627473

Entrega Jue. 10/12

Enviado por Conrad Electronic

Analógico

30 V/DC

Unidad(es)

Mín.: 1

Múltiplos: 1

295,00 €^*

Pepperl+Fuchs Sensor Ultrasonidos M18 PNP, NPN UC1000-18GS-2EP-IO-V15

N.º artículo:2627392

Entrega Mié. 16/12

Enviado por Conrad Electronic

1000 mm

PNP

30 V/DC

Unidad(es)

Mín.: 1

Múltiplos: 1

234,99 €^*

Pepperl+Fuchs Sensor Ultrasonidos M18 PNP, NPN UC1000-18GS-IUEP-IO-V15

N.º artículo:2627393

Entrega Mié. 16/12

Enviado por Conrad Electronic

1000 mm

PNP

30 V/DC

1 PNP

Unidad(es)

Mín.: 1

Múltiplos: 1

275,00 €^*

Pepperl+Fuchs Sensor Ultrasonidos M18 PNP, NPN UC500-18GS-2EP-IO-V15 Piece

N.º artículo:2627390

Entrega Mié. 16/12

Enviado por Conrad Electronic

500 mm

PNP

30 V/DC

Unidad(es)

Mín.: 1

Múltiplos: 1

234,99 €^*

Pepperl+Fuchs Sensor Ultrasonidos M18 PNP, NPN UC500-18GS-IUEP-IO-V15

N.º artículo:2627391

Entrega Mié. 16/12

Enviado por Conrad Electronic

500 mm

PNP

30 V/DC

Unidad(es)

Mín.: 1

Múltiplos: 1

275,00 €^*

Pepperl+Fuchs Sensor Ultrasonidos M30 Corriente analógica, Tensión analógica UC2000-30GM-IU-V1-HB

N.º artículo:2627232

Entrega Mié. 16/12

Enviado por Conrad Electronic

Corriente analógica

30 V/DC

Unidad(es)

Mín.: 1

Múltiplos: 1

995,00 €^*

Pepperl+Fuchs Sensor Ultrasonidos M30 PNP UC2000-30GM70-2E2R2-K-V15

N.º artículo:2627355

Entrega Mar. 10/11

Enviado por Conrad Electronic

2000 mm

PNP

30 V/DC

2 contactos NA

Unidad(es)

Mín.: 1

Múltiplos: 1

535,00 €^*

Pepperl+Fuchs Sensor Ultrasonidos M30 PNP UC2000-30GM70S-2E2R2-V15 Piece

N.º artículo:2627353

Entrega Vie. 20/11

Enviado por Conrad Electronic

2000 mm

PNP

30 V/DC

2 contactos NA

Unidad(es)

Mín.: 1

Múltiplos: 1

495,00 €^*

Documentos y descargas

Ficha técnica

Ficha técnica 2627449 Pepperl+Fuchs Sensor Ultrasonidos M30 PNP UCC6000-30GH70-IE2R2-V15

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2627449 Pepperl+Fuchs Sensor Ultrasonidos M30 PNP UCC6000-30GH70-IE2R2-V15

Descripción

Rango de detección: 350 ... 6000 mm, Tensión de funcionamiento: 20 ... 30 V CC (incluida la ondulación), Tipo de salida: 1 salida de conmutación PNP, normalmente abierta (normalmente cerrada configurable), Tipo de salida: 1 salida de corriente de 4 ... 20 mA, ascendente/descendente configurable

Este texto es el resultado de una traducción automática.

Modelo

Datos generales
Rango de detección: 350 ... 6000 mm
Rango de ajuste: 400 ... 6000 mm
Zona ciega: 0 ... 350 mm
Placa de medición estándar: 100 mm x 100 mm
Frecuencia del convertidor: aprox. 80 kHz
Tiempo de respuesta: ≤ 275 ms
Datos clave
Variación de temperatura: ≤ ± 1,5% del valor final.
Retardo de preparación: ≤ 300 ms
Limitar datos
Longitud máxima permitida del cable: 300 m
Pantallas/Controles
LED amarillo: Estado de conmutación de la salida de conmutación
LED verde/amarillo: amarillo: objeto en el área de evaluación | verde: introducción
Potenciómetro: Salida de conmutación ajustable
Datos eléctricos
Tensión nominal de funcionamiento: 24 V CC
Tensión de funcionamiento: 20 ... 30 V CC (incluida la ondulación)
Ondulación: ≤ 10%
Corriente en reposo: ≤ 50 mA
Interfaz
Tipo de interfaz: Infrarrojos
Modo: Conexión punto a punto
Entrada/Salida
Tipo de entrada/salida: 1 puerto de sincronización, bidireccional (predeterminado: funcionamiento en modo común) / entrada de aprendizaje
Nivel 0: ≤ 3 V
Nivel 1: ≥ 15 V
Impedancia de entrada: típica 900 Ω
Número de sensores: máx. 10
Salida de conmutación
Tipo de salida: 1 salida de conmutación pnp, normalmente abierta (normalmente cerrada configurable)
Preajuste: 400 ... 6000 mm (ajustable mediante potenciómetro)
Repetibilidad: ± 9 mm
Corriente de funcionamiento: 300 mA, a prueba de cortocircuitos y sobrecargas.
Frecuencia de conmutación: ≤ 1 Hz
Histéresis de conmutación: 60 mm (configurable)
Caída de tensión: ≤ 3 V
Corriente residual: ≤ 10 µA
Salida analógica
Tipo de salida: 1 salida de corriente de 4 ... 20 mA, ascendente/descendente, configurable.
Configuración predeterminada: rampa ascendente; Límite de evaluación A1: 400 mm; Límite de evaluación A2: 6000 mm
Resistencia de carga: ≤ 500 Ω
Cumplimiento de normas y directrices
Cumplimiento de las normas
Normas: EN IEC 60947-5-2:2020 | IEC 60947-5-2:2019 | EN 60947-5-7:2003 | CEI 60947-5-7:2003
Aprobaciones y certificados
Conformidad EAC: TR CU 020/2011 | TR CU 037/2016
Aprobación UL: Listado cULus, fuente de alimentación de clase 2
Aprobación CCC: Los productos con una tensión máxima de funcionamiento ≤36 V no están sujetos a aprobación y, por lo tanto, no requieren certificación. Marcado con la etiqueta CCC.
Condiciones ambientales
Temperatura ambiente: -25 ... 70 °C (-13 ... 158 °F)
Temperatura de almacenamiento: -40 ... 85 °C (-40 ... 185 °F)
Resistencia a los golpes: 30 g, duración de 11 ms
Resistencia a las vibraciones: 10 ... 55 Hz, amplitud ± 1 mm
Datos mecánicos
Tipo de conexión: Conector de dispositivo M12 x 1, 5 pines
Diámetro de la carcasa: 30 mm
Tipo de seguridad: IP65
Material
Carcasa: Acero inoxidable 1.4571 / AISI 316Ti, plástico PBT
Convertidor: recubierto de FEP; mezcla de resina epoxi y microesferas huecas de vidrio; espuma de poliuretano.
Posición de montaje deseada
Peso: 280 g
Diseño: Cilíndrico
