Similar a la imagen

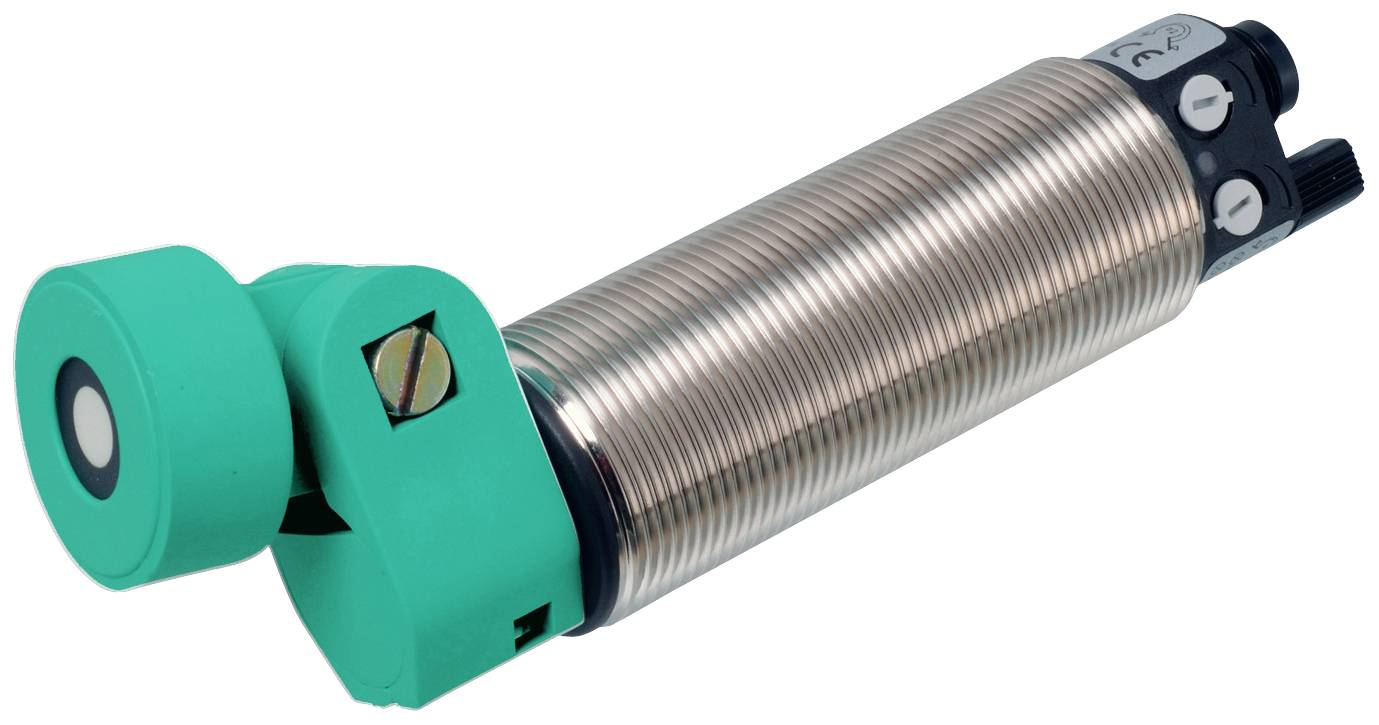

Pepperl+Fuchs Sensor Ultrasonidos M30 PNP UC500-30GM70S-2E2R2-V15
Tipo de producto
Sensor
Tensión de servicio máx.
30 V/DC
salidas
PNP
Distancia de conmutación (máx.)
500 mm
ejecución
Ultrasonidos
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (415,97 € / Unidad)
415,97 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Tipo de producto
Sensor
- tipo
UC500-30GM70S-2E2R2-V15
- Tensión de servicio mín.
12 V/DC
- Tensión de servicio máx.
30 V/DC
- Tensión de funcionamiento
12 - 30 V/DC
- salidas
PNP
- La longitud del cable
300 m
- Distancia de conmutación (máx.)
500 mm
- ejecución
Ultrasonidos
- características especiales
Indicación LED
- conexión
M12 x 1
- tamaño
M30
- Propiedad del material
Niquelado
- Material de la carcasa
Latón
- tipo de contacto
2 contactos NA
IP65
- min temperatura.
-25 °C
- Máx. Temperatura
70 °C
- diámetro
30 mm
- Dimen.
(Ø) 30 mm
- Función de carga inalámbrica
No
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2627352 Pepperl+Fuchs Sensor Ultrasonidos M30 PNP UC500-30GM70S-2E2R2-V15
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2627352 Pepperl+Fuchs Sensor Ultrasonidos M30 PNP UC500-30GM70S-2E2R2-V15
Descripción
Rango de detección: 45 ... 500 mm, Tensión de funcionamiento: 12 ... 30 V CC (incluida la ondulación), Tipo de salida: 2 salidas de conmutación pnp, normalmente abiertas (normalmente cerradas configurables)
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Rango de detección: 45 ... 500 mm
- Rango de ajuste: 50 ... 500 mm
- Zona ciega: 0 ... 45 mm
- Placa de medición estándar: 100 mm x 100 mm
- Frecuencia del convertidor: aprox. 300 kHz
- Tiempo de respuesta: ≤ 60 ms
- Datos clave
- Variación de temperatura: ≤ ± 1,5% del valor final.
- Retardo de preparación: ≤ 85 ms
- Limitar datos
- Longitud máxima permitida del cable: 300 m
- Pantallas/Controles
- LED amarillo: permanente: estado de conmutación, salida de conmutación 1
- LED verde/amarillo: amarillo: estado de conmutación de la salida de conmutación 2 | verde: aprendizaje
- Potenciómetro: La salida de conmutación 1 y la salida de conmutación 2 son ajustables.
- Datos eléctricos
- Tensión nominal de funcionamiento: 24 V CC
- Tensión de funcionamiento: 12 ... 30 V CC (incluida la ondulación)
- Ondulación: ≤ 10%
- Corriente en reposo: ≤ 50 mA
- Interfaz
- Tipo de interfaz: Infrarrojos
- Modo: Conexión punto a punto
- Entrada/Salida
- Tipo de entrada/salida: 1 puerto de sincronización, bidireccional (predeterminado: funcionamiento en modo común) / entrada de aprendizaje
- Nivel 0: ≤ 3 V
- Nivel 1: ≥ 15 V
- Impedancia de entrada: típica 900 Ω
- Número de sensores: máx. 10
- Salida de conmutación
- Tipo de salida: 2 salidas de conmutación pnp, normalmente abiertas (normalmente cerradas configurables)
- Preajuste: 50 ... 500 mm (ajustable mediante potenciómetro)
- Repetibilidad: ± 0,5 mm
- Corriente de funcionamiento: 150 mA cada uno, a prueba de cortocircuitos y sobrecargas.
- Frecuencia de conmutación: ≤ 5 Hz
- Histéresis de conmutación: 5 mm (configurable)
- Caída de tensión: ≤ 3 V
- Corriente residual: ≤ 10 µA
- Cumplimiento de normas y directrices
- Cumplimiento de las normas
- Normas: EN IEC 60947-5-2:2020 | CEI 60947-5-2:2019
- Aprobaciones y certificados
- Conformidad EAC: TR CU 020/2011 | TR CU 037/2016
- Aprobación UL: Listado cULus, fuente de alimentación de clase 2
- Homologación CCC: Los productos con una tensión máxima de funcionamiento ≤36 V no están sujetos a homologación y, por lo tanto, no llevan la marca CCC.
- Condiciones ambientales
- Temperatura ambiente: -25 ... 70 °C (-13 ... 158 °F)
- Temperatura de almacenamiento: -40 ... 85 °C (-40 ... 185 °F)
- Resistencia a los golpes: 30 g, duración de 11 ms
- Resistencia a las vibraciones: 10 ... 55 Hz, amplitud ± 1 mm
- Datos mecánicos
- Tipo de conexión: Conector de dispositivo M12 x 1, 5 pines
- Diámetro de la carcasa: 30 mm
- Tipo de seguridad: IP65
- Material
- Carcasa: Latón niquelado
- Convertidor: Mezcla de resina epoxi y microesferas huecas de vidrio; espuma de poliuretano
- Posición de montaje deseada
- Peso: 170 g
- Diseño: Cilíndrico
