Name: Pepperl+Fuchs Sensor Ultrasonidos M18 NPN UB1000-18GM75-E7-V15
Brand: Pepperl+Fuchs
SKU: 2627168
Availability: BackOrder

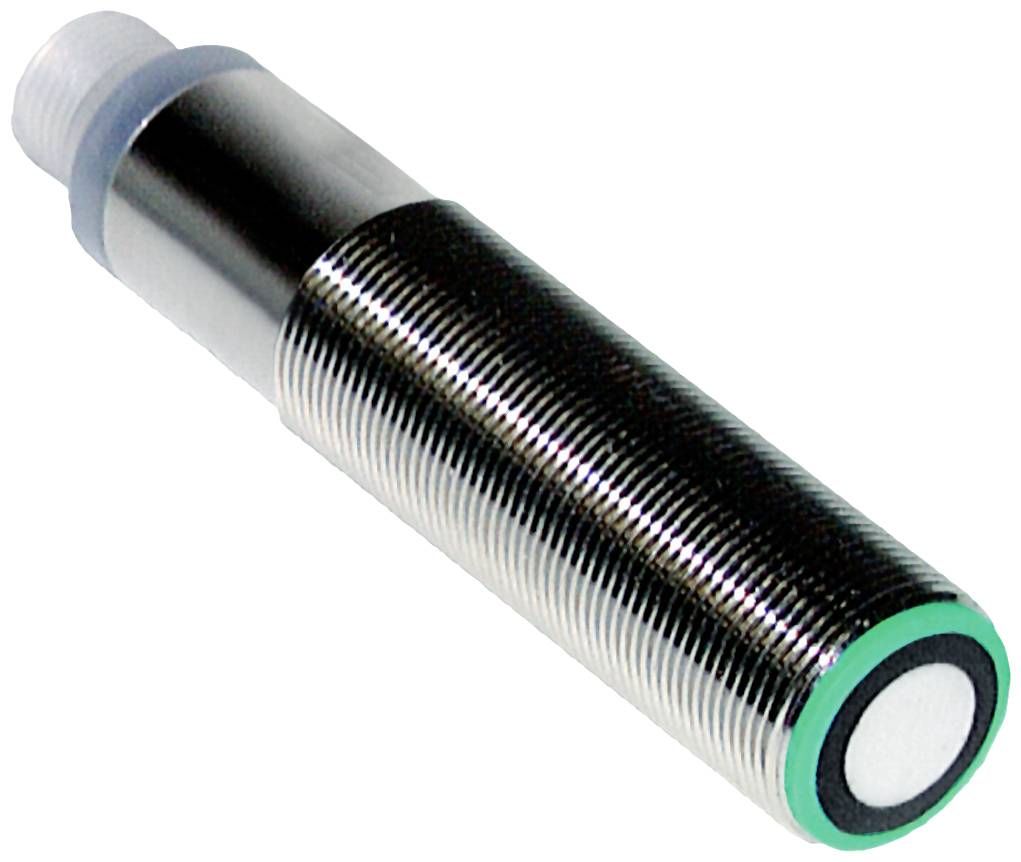

Pepperl+Fuchs Sensor Ultrasonidos M18 NPN UB1000-18GM75-E7-V15-0

Similar a la imagen

Tipo de producto

Sensor

Tensión de servicio máx.

30 V/DC

salidas

NPN

Distancia de conmutación (máx.)

1000 mm

ejecución

Ultrasonidos

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Vie. 04/12

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (390,76 € / Unidad)

390,76 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de producto: Sensor

tipo: UB1000-18GM75-E7-V15

Tensión de servicio mín.: 10 V/DC

Tensión de servicio máx.: 30 V/DC

Tensión de funcionamiento: 10 - 30 V/DC

salidas: NPN

Distancia de conmutación (máx.): 1000 mm

ejecución: Ultrasonidos

características especiales: Indicación LED

tamaño: M18

Propiedad del material: Niquelado

Material de la carcasa: Latón (niquelado)

tipo de contacto: Antivalente

: IP67

min temperatura.: -25 °C

Máx. Temperatura: 70 °C

diámetro: 18 mm

Dimen.: (Ø) 18 mm

Función de carga inalámbrica: No

Documentos y descargas

Ficha técnica

Ficha técnica 2627168 Pepperl+Fuchs Sensor Ultrasonidos M18 NPN UB1000-18GM75-E7-V15

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2627168 Pepperl+Fuchs Sensor Ultrasonidos M18 NPN UB1000-18GM75-E7-V15

Descripción

Rango de detección: 70 ... 1000 mm, Tensión de funcionamiento: 10 ... 30 V CC, Ondulación 10 %SS, Tipo de salida: 2 salidas de conmutación npn, normalmente abiertas/normalmente cerradas, configurables

Este texto es el resultado de una traducción automática.

Modelo

Datos generales
Rango de detección: 70 ... 1000 mm
Rango de ajuste: 90 ... 1000 mm
Zona ciega: 0 ... 70 mm
Placa de medición estándar: 100 mm x 100 mm
Frecuencia del convertidor: aprox. 255 kHz
Tiempo de respuesta: aprox. 125 ms
Pantallas/Controles
LED amarillo: Indicador de estado del interruptor | Parpadeando: Función de aprendizaje, objeto detectado
LED rojo: "Fallo", objeto incierto | en modo de aprendizaje: no se detectó ningún objeto
Datos eléctricos
Tensión de funcionamiento: 10 ... 30 V CC, rizado 10%SS
Corriente en reposo: ≤ 50 mA
Entrada
Tipo de entrada: 1 entrada de aprendizaje | Intervalo de conmutación 1: -UB ... +1 V, distancia de conmutación 2: +4 V ... +UB | Impedancia de entrada:> 4,7 kΩ Impulso de aprendizaje: ≥ 1 s
Salida
Tipo de salida: 2 salidas de conmutación npn, normalmente abiertas/normalmente cerradas, configurables
Corriente nominal de funcionamiento: 2 x 100 mA, a prueba de cortocircuitos y sobrecargas.
Caída de tensión: ≤ 3 V
Reproducibilidad: ≤ 1%
Frecuencia de conmutación: máx. 3 Hz
Histéresis de distancia: 1% de la distancia de conmutación establecida
Influencia de la temperatura: ± 1,5% del valor final.
Cumplimiento de normas y directrices
Cumplimiento de las normas
Normas: EN IEC 60947-5-2:2020 | CEI 60947-5-2:2019
Aprobaciones y certificados
Conformidad EAC: TR CU 020/2011 | TR CU 037/2016
Aprobación UL: Listado cULus, fuente de alimentación de clase 2
Homologación CCC: Los productos con una tensión máxima de funcionamiento ≤36 V no están sujetos a homologación y, por lo tanto, no llevan la marca CCC.
Condiciones ambientales
Temperatura ambiente: -25 ... 70 °C (-13 ... 158 °F)
Temperatura de almacenamiento: -40 ... 85 °C (-40 ... 185 °F)
Datos mecánicos
Tipo de conexión: Conector de dispositivo M12 x 1, 5 pines
Diámetro de la caja: 18 mm
Tipo de seguridad: IP67
Material
Carcasa: Latón niquelado
Convertidor: Mezcla de resina epoxi y microesferas huecas de vidrio; espuma de poliuretano, tapa de PBT
Peso: 60 g
Configuración de fábrica
Salida 1: Punto de conmutación: 90 mm | Función de salida: Función de punto de conmutación | Comportamiento de salida: Contacto normalmente abierto
Salida 2: Punto de conmutación: 1000 mm | Función de salida: Función de punto de conmutación | Comportamiento de salida: Contacto normalmente abierto
Haz de sonido: amplio
