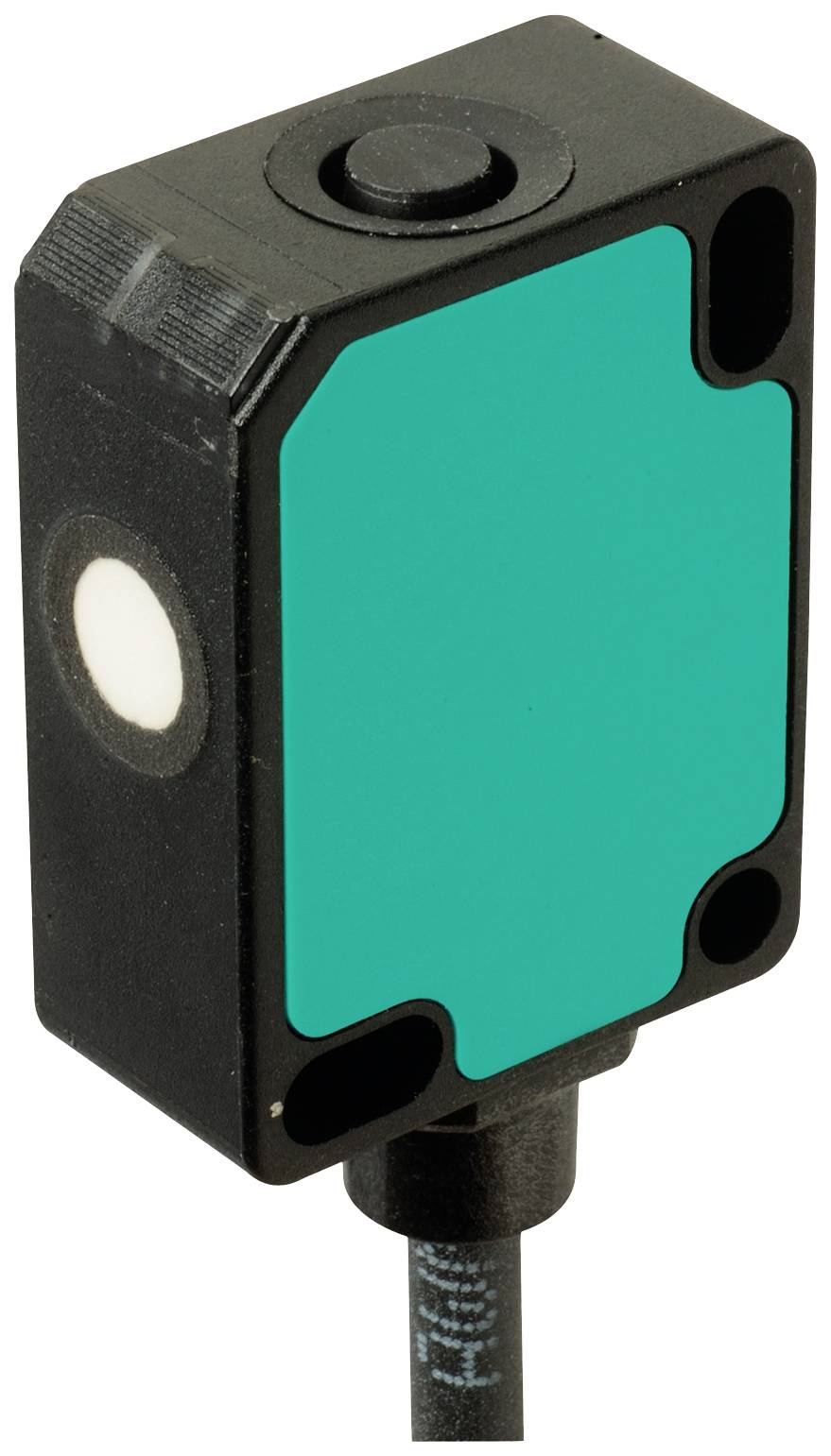

Pepperl+Fuchs Sensor Ultrasonidos Analógico UC250-F77-IU-IO-5M Piece

Pepperl+Fuchs Sensor Ultrasonidos Analógico UC250-F77-IU-IO-5M Piece-0
Similar a la imagen
Tipo de embalaje
Piece
Tipo de producto
Sensor
Tensión de servicio máx.
30 V/DC
salidas
Analógico
ejecución
Ultrasonidos
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Vie. 04/12
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Número
Total (247,90 € / Unidad)
247,90 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de embalaje

Piece

Tipo de producto

Sensor

tipo

UC250-F77-IU-IO-5M

Tensión de servicio mín.

18 V/DC

Tensión de servicio máx.

30 V/DC

Tensión de funcionamiento

18 - 30 V/DC

salidas

Analógico

La longitud del cable

5 m

ejecución

Ultrasonidos

características especiales

Resistente al aceite

conexión

Cable

Material de la carcasa

Policarbonato

IP67

min temperatura.

-25 °C

Máx. Temperatura

70 °C

Función de carga inalámbrica

No

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2627473 Pepperl+Fuchs Sensor Ultrasonidos Analógico UC250-F77-IU-IO-5M Piece

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2627473 Pepperl+Fuchs Sensor Ultrasonidos Analógico UC250-F77-IU-IO-5M Piece

Descripción

Rango de detección: 20 ... 250 mm, Tensión de funcionamiento: 18 ... 30 V CC, Ondulación 10 %SS, Tipo de salida: 1 salida analógica 0 (4) ... 20 mA o 1 salida analógica 0 ... 10 V

Este texto es el resultado de una traducción automática.

Modelo

  • Datos generales
  • Rango de detección: 20 ... 250 mm
  • Rango de ajuste: 25 ... 250 mm
  • Zona ciega: 0 ... 20 mm
  • Placa de medición estándar: 10 mm x 10 mm
  • Frecuencia del convertidor: aprox. 400 kHz
  • Retardo de respuesta: mínimo: 8 ms | Configuración de fábrica: 29 ms
  • Tiempo de ciclo del sensor: ≥ 8 ms (configuración de fábrica); | configurable a 60 s
  • Memoria
  • Memoria no volátil: EEPROM
  • Ciclos de escritura: 300.000
  • Pantallas/Controles
  • LED verde: encendido permanentemente: Encendido | parpadeando: Modo de espera o comunicación IO-Link
  • LED amarillo: encendido permanentemente: objeto dentro del área de evaluación | parpadeando: límites programados, objeto detectado
  • LED rojo: encendido permanentemente: fallo | parpadeando: programación de límites, objeto no detectado
  • Datos eléctricos
  • Tensión de funcionamiento: 18 ... 30 V CC, rizado 10%SS |
  • Corriente en reposo: ≤ 50 mA
  • Consumo de energía: ≤ 500 mW
  • Retardo de preparación: ≤ 300 ms
  • Interfaz
  • Tipo de interfaz: IO-Link (disponible tras la activación mediante el botón de programación hasta el siguiente reinicio).
  • Entrada/Salida
  • Tipo de entrada/salida: 1 puerto de sincronización, bidireccional
  • Nivel 0: 0 ... 1 V
  • Nivel 1: 2,5 V ... UB
  • Impedancia de entrada:> 22 kΩ
  • Corriente de salida: Fuente de corriente< 2,5 mA
  • Duración del pulso: ≥ 1 ms con control externo, baja actividad
  • Frecuencia de sincronización
  • Funcionamiento en modo común: ≤ 141 Hz
  • Operación multiplex: ≤ 141 Hz / n , n = número de sensores , n ≤ 10 |
  • Salida
  • Tipo de salida: 1 salida analógica 0 (4) ... 20 mA o | 1 salida analógica 0 ... 10 V
  • Resolución: Salida de corriente: Rango de evaluación [mm]/3200, pero ≥ 0,35 mm | Salida de voltaje: Rango de evaluación [mm]/4000, pero ≥ 0,35 mm |
  • Desviación de la curva característica: ≤ ± 1 % del valor final.
  • Reproducibilidad: ≤ ± 0,1% del valor final.
  • Impedancia de carga: Salida de corriente: ≤ 500 ohmios | Salida de tensión: ≥ 1000 ohmios
  • Influencia de la temperatura: ≤ ± 0,75 % del valor final (con compensación de temperatura) a partir de los 10 minutos posteriores al encendido del sensor; 0,17 %/K (sin compensación de temperatura).
  • Normas y Cumplimiento de las directrices
  • Cumplimiento de las normas
  • Normas: EN 60947-5-2:2007+A1:2012 | IEC 60947-5-2:2007 + A1:2012 | EN 60947-5-7:2003 | CEI 60947-5-7:2003
  • Aprobaciones y certificados
  • Aprobación UL: Listado cULus, fuente de alimentación de clase 2
  • Homologación CCC: Los productos con una tensión máxima de funcionamiento ≤36 V no están sujetos a homologación y, por lo tanto, no llevan la marca CCC.
  • Condiciones ambientales
  • Temperatura ambiente: Salida de corriente -25 ... 60 °C (-13 ... 140 °F) Salida de voltaje -25 ... 70 °C (-13 ... 158 °F)
  • Temperatura de almacenamiento: -40 ... 85 °C (-40 ... 185 °F)
  • Datos mecánicos
  • Tipo de conexión: cable PUR, 5 m
  • Sección transversal del alambre: 4 x 0,19 mm2
  • Tipo de seguridad: IP67
  • Material
  • Carcasa: Policarbonato
  • Convertidor: Mezcla de resina epoxi y microesferas huecas de vidrio; espuma de poliuretano
  • Posición de montaje deseada
  • Peso: 114 g
  • Par de apriete para tornillos de fijación: máx. 0,2 Nm
  • Configuración de fábrica
  • Salida: límite cercano: 25 mm | límite lejano: 250 mm | Modo de salida: rampa ascendente | Tipo de salida: 4 ... 20 mA
  • Haz de sonido: amplio
