Pepperl+Fuchs Sensor Inductivo NSN8-18GH45-2E2-V1-S2D2 304276-000030 No enrasado PNP

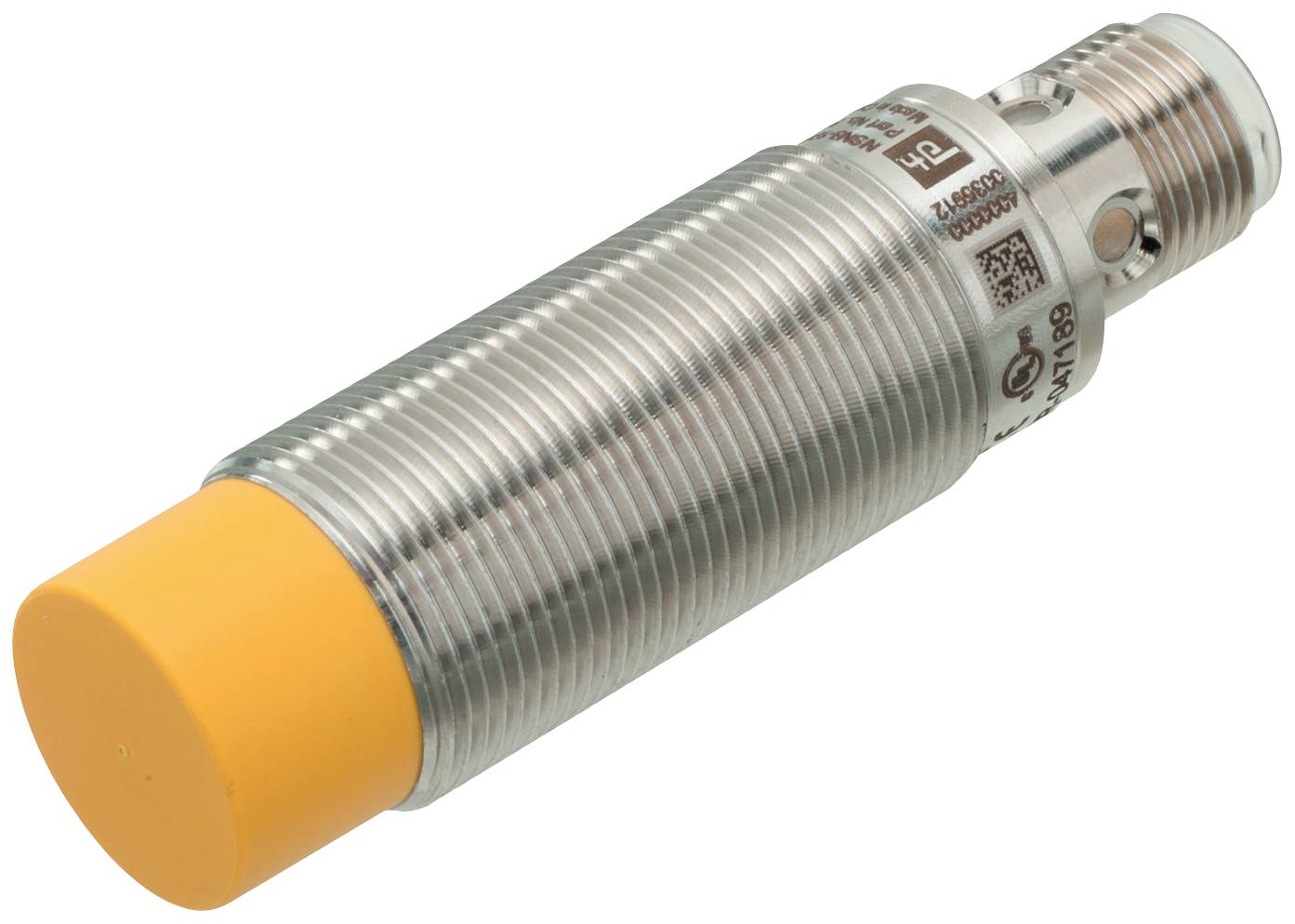

Pepperl+Fuchs Sensor Inductivo NSN8-18GH45-2E2-V1-S2D2 304276-000030 No enrasado PNP-0
Similar a la imagen
Tipo de producto
Sensor
Tensión de servicio máx.
30 V
tipo de contacto
2 contactos NA
Distancia de conmutación (máx.)
8 mm
salidas
PNP
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Mié. 16/12
Vendido y enviado por  Conrad Electronic
Número
Total (189,99 € / Unidad)
189,99 €
Entrega intracomunitaria exenta de IVA IVA incl.
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de producto

Sensor

tipo

NSN8-18GH45-2E2-V1-S2D2

Tensión de servicio mín.

18 V

Tensión de servicio máx.

30 V

Tensión de funcionamiento

18 - 30 V

tipo de contacto

2 contactos NA

Distancia de conmutación (máx.)

8 mm

salidas

PNP

Material de la carcasa

Acero inoxidable V4A

ejecución

Inductivo

Propiedad del material

Inoxidable

montaje

No enrasado

conexión

Conector M12, 4 polos

características especiales

Indicación LED

min temperatura.

-25 °C

Máx. Temperatura

70 °C

IP68

IP69

Contenido

1 UD(S).

Función de carga inalámbrica

No

Frecuencia de conmutación

30 Hz

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2628050 Pepperl+Fuchs Sensor Inductivo NSN8-18GH45-2E2-V1-S2D2 304276-000030 No enrasado PNP

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2628050 Pepperl+Fuchs Sensor Inductivo NSN8-18GH45-2E2-V1-S2D2 304276-000030 No enrasado PNP

Descripción

Distancia de conmutación: 8 mm, Instalación: no empotrada, Función de conmutación: 2 contactos normalmente abiertos (NA), Tipo de salida: PNP, Tensión de funcionamiento: 18 ... 30 V, Corriente de funcionamiento: 1 ... 30 mA por salida

Este texto es el resultado de una traducción automática.

Modelo

  • Datos generales
  • Función de conmutación: 2 contactos normalmente abiertos (NA)
  • Tipo de salida: PNP
  • Distancia de conmutación: 8 mm
  • Instalación: no al ras
  • Polaridad de salida: CC
  • Distancia de conmutación garantizada: 0 ... 6,48 mm
  • Actuador: Elemento de referencia según EN IEC 60947-5-2 (FE360 - ST37K) | 24 mm x 24 mm x 1 mm
  • Factor de reducción rAlabama: 0,5
  • Factor de reducción rCu: 0,5
  • Factor de reducción rV2A (1,4301) : 0,85
  • Factor de reducción rEM: 0,55
  • Tipo de salida: 4 hilos
  • Datos clave
  • Tensión de funcionamiento: 18 ... 30 V
  • Tensión nominal de funcionamiento: 24 V
  • Frecuencia de conmutación: 0 ... 30 Hz
  • Histéresis: típicamente 5%
  • Protección contra polaridad inversa: protección contra polaridad inversa
  • Protección contra cortocircuitos: pulsada
  • Resistencia a la sobrecarga: sí
  • Caída de tensión: ≤ 3 V | en IL (Total de todas las salidas) máx. 50 mA
  • Tensión nominal de aislamiento: 30 V
  • Corriente de funcionamiento: 1 ... 30 mA por salida
  • Corriente residual: 0 ... 0,5 mA
  • Corriente en reposo: ≤ 15 mA
  • Retardo de preparación: ≤ 300 ms
  • Indicador de estado de conmutación: LED amarillo
  • Indicador de error: LED rojo
  • Indicadores clave de rendimiento para la seguridad funcional
  • Nivel de integridad de seguridad (SIL): SIL 2
  • Nivel de rendimiento (PL): PL d
  • Categoría: Cat. 2
  • MTTFd:> 7500 a
  • Vida útil (TM): 20 a
  • Cobertura diagnóstica (CD): mín. 60%
  • Distancia de desconexión garantizada de un PDDB: 12 ​​mm
  • Cumplimiento de normas y directrices
  • Cumplimiento de las normas
  • Normas: EN IEC 60947-5-2:2007 | EN IEC 60947-5-3:2013 | EN ISO 13849-1:2015 | EN IEC 61508:2010 | EN 62061:2005+AC:2010+A1:2013+A2:2015 | Compatible con EN ISO 61131-2:2007 Tipo 1, 2, 3
  • Aprobaciones y certificados
  • Cumplimiento EAC: TR CU 020/2011
  • Aprobación UL: Listado cULus, Uso general, Fuente de alimentación Clase 2
  • Homologación CCC: Los productos con una tensión máxima de funcionamiento ≤36 V no están sujetos a homologación y, por lo tanto, no llevan la marca CCC.
  • Condiciones ambientales
  • Temperatura ambiente: -25 ... 70 °C (-13 ... 158 °F)
  • Temperatura de almacenamiento: -40 ... 85 °C (-40 ... 185 °F)
  • Altitud de funcionamiento: ≤ 2000 m sobre el nivel del mar
  • Datos mecánicos
  • Tipo de conexión: Conector de dispositivo M12 x 1, 4 pines
  • Material de la carcasa: Acero inoxidable 1.4404 / AISI 316L (V4A)
  • Cara final: PBT
  • Grado de protección: IP68 / IP69
  • Peso: 45 g
  • información general
  • Contenido del envío: Incluye 2 tuercas
