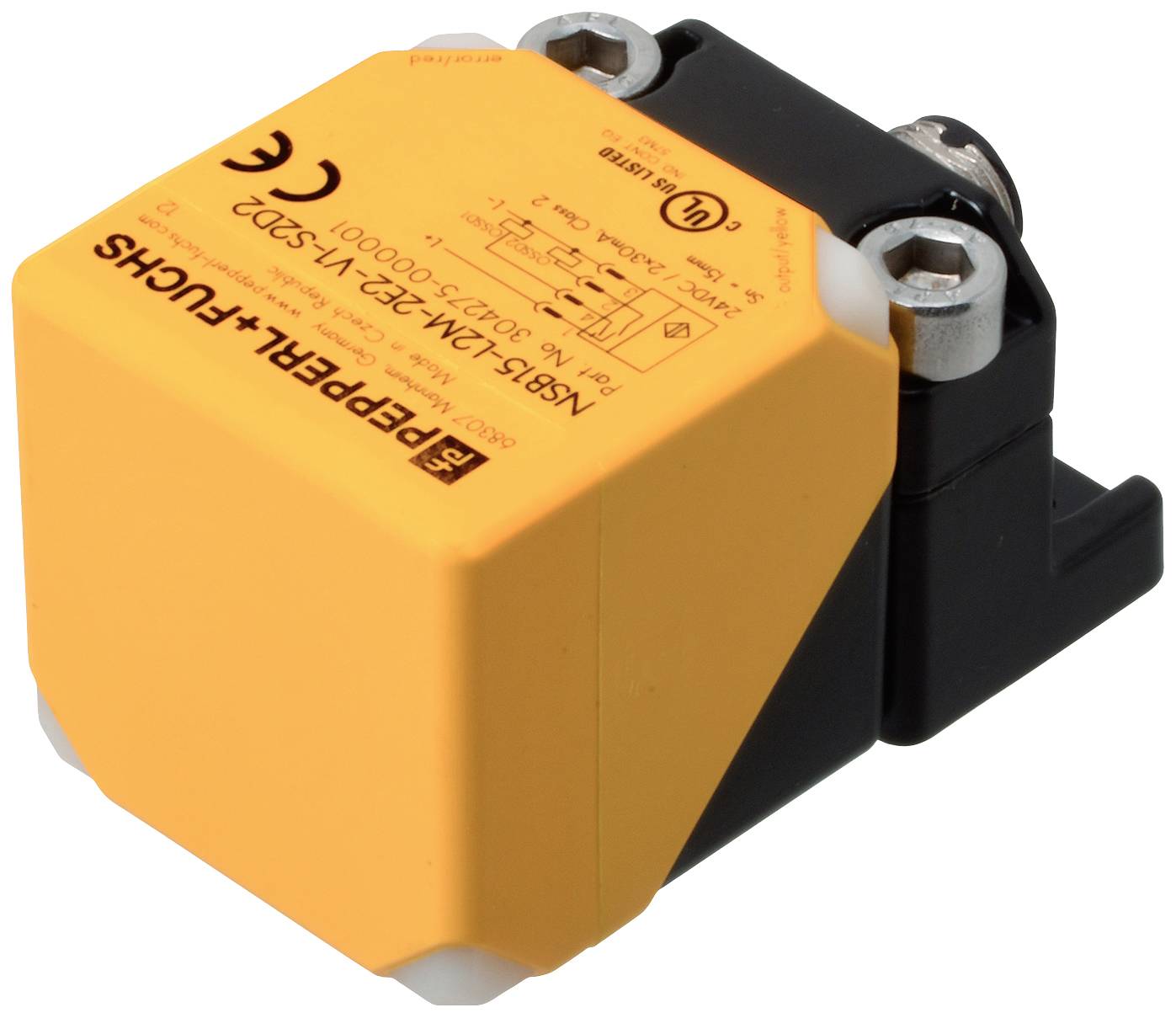

Similar a la imagen
Pepperl+Fuchs Sensor Inductivo NSB15-L2M-2E2-V1-S2D2 304275-000001 Enrasado PNP
Tipo de producto
Sensor
Tensión de servicio máx.
30 V
tipo de contacto
2 contactos NA
Distancia de conmutación (máx.)
15 mm
salidas
PNP
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (168,06 € / Unidad)
168,06 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Tipo de producto
Sensor
- tipo
NSB15-L2M-2E2-V1-S2D2
- Tensión de servicio mín.
18 V
- Tensión de servicio máx.
30 V
- Tensión de funcionamiento
18 - 30 V
- tipo de contacto
2 contactos NA
- Distancia de conmutación (máx.)
15 mm
- salidas
PNP
- Material de la carcasa
Poliamida (reforzado con fibra de vidrio)
- ejecución
Inductivo
- montaje
Enrasado
- conexión
Conector M12, 4 polos
- min temperatura.
-25 °C
- Máx. Temperatura
70 °C
IP68
IP69
- Contenido
1 UD(S).
- Función de carga inalámbrica
No
- Frecuencia de conmutación
10 Hz
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2627838 Pepperl+Fuchs Sensor Inductivo NSB15-L2M-2E2-V1-S2D2 304275-000001 Enrasado PNP
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2627838 Pepperl+Fuchs Sensor Inductivo NSB15-L2M-2E2-V1-S2D2 304275-000001 Enrasado PNP
Descripción
Distancia de conmutación: 15 mm, Instalación: empotrada, Función de conmutación: 2 contactos normalmente abiertos (NA), Tipo de salida: PNP, Tensión de funcionamiento: 18 ... 30 V, Corriente de funcionamiento: 1 ... 30 mA por salida
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Función de conmutación: 2 contactos normalmente abiertos (NA)
- Tipo de salida: PNP
- Distancia de conmutación: 15 mm
- Instalación: enrasada
- Polaridad de salida: CC
- Distancia de conmutación garantizada: 0 ... 12,15 mm
- Elemento de accionamiento: Elemento de referencia según EN IEC 60947-5-2 (FE360 - ST37K) | 45 mm x 45 mm x 1 mm
- Factor de reducción rAlabama: 0,4
- Factor de reducción rCu: 0,35
- Factor de reducción rV2A (1,4301) : 0,9
- Factor de reducción rEM: 0,45
- Tipo de salida: 4 hilos
- Datos clave
- Tensión de funcionamiento: 18 ... 30 V
- Tensión nominal de funcionamiento: 24 V
- Frecuencia de conmutación: 0 ... 10 Hz
- Histéresis: típicamente 5%
- Protección contra polaridad inversa: protección contra polaridad inversa
- Protección contra cortocircuitos: pulsada
- Resistencia a la sobrecarga: sí
- Caída de tensión: ≤ 3 V | en IL (Total de todas las salidas) máx. 50 mA
- Tensión nominal de aislamiento: 30 V
- Corriente de funcionamiento: 1 ... 30 mA por salida
- Corriente residual: 0 ... 0,5 mA
- Corriente en reposo: ≤ 15 mA
- Retardo de preparación: ≤ 300 ms
- Indicador de estado de conmutación: LED amarillo
- Indicador de error: LED rojo
- Indicadores clave de rendimiento para la seguridad funcional
- Nivel de integridad de seguridad (SIL): SIL 2
- Nivel de rendimiento (PL): PL d
- Categoría: Cat. 2
- MTTFd:> 7500 a
- Vida útil (TM): 20 a
- Cobertura diagnóstica (CD): mín. 60%
- Distancia de desconexión garantizada de un PDDB: 22,5 mm
- Cumplimiento de normas y directrices
- Cumplimiento de las normas
- Normas: EN IEC 60947-5-2:2007 | EN IEC 60947-5-3:2013 | EN ISO 13849-1:2015 | EN IEC 61508:2010 | EN 62061:2005+AC:2010+A1:2013+A2:2015 | Compatible con EN ISO 61131-2:2007 Tipo 1, 2, 3
- Aprobaciones y certificados
- Cumplimiento EAC: TR CU 020/2011
- Aprobación UL: Listado cULus, Uso general, Fuente de alimentación Clase 2
- Homologación CCC: Los productos con una tensión máxima de funcionamiento ≤36 V no están sujetos a homologación y, por lo tanto, no llevan la marca CCC.
- Condiciones ambientales
- Temperatura ambiente: -25 ... 70 °C (-13 ... 158 °F)
- Temperatura de almacenamiento: -40 ... 85 °C (-40 ... 185 °F)
- Altitud de funcionamiento: ≤ 2000 m sobre el nivel del mar
- Datos mecánicos
- Tipo de conexión: Conector de dispositivo M12 x 1, 4 pines
- Material de la carcasa: PA-GF35 | Base metálica recubierta de Xylan | Brida de montaje metálica recubierta de Xylan.
- Cara final: PA-GF35
- Grado de protección: IP68 / IP69
- Peso: 192 g
