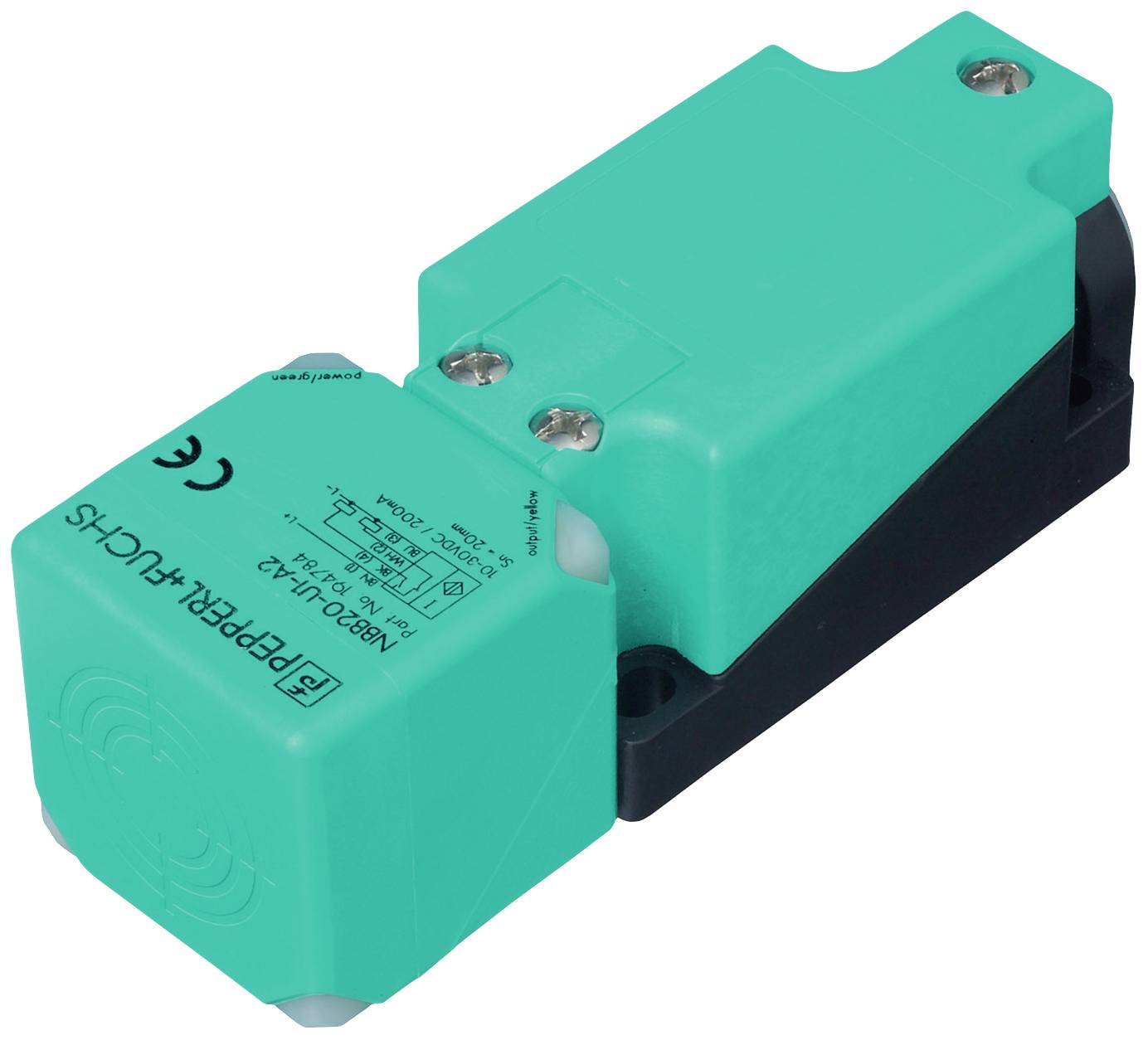

Similar a la imagen
Pepperl+Fuchs Sensor Inductivo NRB20-U1-E2-IO 306534-0005 Enrasado PNP
Tipo de producto
Sensor
Tensión de servicio máx.
30 V/DC
tipo de contacto
1 contacto NC
1 contacto NA
Distancia de conmutación (máx.)
20 mm
salidas
PNP
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (121,84 € / Unidad)
121,84 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Tipo de producto
Sensor
- tipo
NRB20-U1-E2-IO
- Tensión de servicio mín.
10 V/DC
- Tensión de servicio máx.
30 V/DC
- Tensión de funcionamiento
10 - 30 V/DC
- tipo de contacto
1 contacto NC
1 contacto NA
- Distancia de conmutación (máx.)
20 mm
- salidas
PNP
- Material de la carcasa
Poliamida
- ejecución
Inductivo
- Propiedad del material
Pintado a polvo
- montaje
Enrasado
- conexión
Terminales roscados
- características especiales
Indicación LED
- min temperatura.
-25 °C
- Máx. Temperatura
70 °C
IP67
- Contenido
1 UD(S).
- Función de carga inalámbrica
No
- Frecuencia de conmutación
440 Hz
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2628465 Pepperl+Fuchs Sensor Inductivo NRB20-U1-E2-IO 306534-0005 Enrasado PNP
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2628465 Pepperl+Fuchs Sensor Inductivo NRB20-U1-E2-IO 306534-0005 Enrasado PNP
Descripción
Distancia de conmutación: 20 mm (ajuste de fábrica), Instalación: empotrada, Función de conmutación: normalmente abierto/normalmente cerrado (NA/NC) programable, Tipo de salida: PNP, Tensión de funcionamiento: 10 ... 30 V CC, Corriente de funcionamiento: 0 ... 200 mA
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Función de conmutación: Programable normalmente abierto/normalmente cerrado (NA/NC)
- Tipo de salida: PNP
- Distancia de conmutación: 20 mm (configuración de fábrica)
- Distancia de conmutación cercana: 15 mm (se puede activar mediante software)
- Instalación: enrasada
- Polaridad de salida: CC
- Distancia de conmutación garantizada: 0 ... 16,2 mm
- Factor de reducción rAlabama: 1
- Factor de reducción rCu: 1
- Factor de reducción rV2A (1,4301) : 1
- Factor de reducción rSt37: 1
- Tipo de salida: 3 cables
- Datos clave
- Tensión de funcionamiento: 10 ... 30 V CC
- Frecuencia de conmutación: 0 ... 440 Hz (funcionamiento en punto de conmutación) | 0 ... 10 Hz (funcionamiento en ventana, funcionamiento en punto de conmutación con alarma de estabilidad)
- Histéresis: típicamente 3%
- Protección contra polaridad inversa: protección contra polaridad inversa
- Protección contra cortocircuitos: pulsada
- Caída de tensión: ≤ 0,5 V
- Corriente de funcionamiento: 0 ... 200 mA
- Corriente residual: 0 ... 0,5 mA típico. 60 µA a 25 °C
- Corriente en reposo: ≤ 20 mA
- Retardo de preparación: máximo 150 ms
- Campo magnético estático: 200 mT
- Campo magnético alterno: 200 mT
- Indicador de tensión de funcionamiento: LED verde.
- Indicador de estado: LED amarillo
- Indicadores clave de rendimiento para la seguridad funcional
- MTTFd: 701 a
- Vida útil (TM): 20 a
- Cobertura diagnóstica (CD): 0%
- Interfaz
- Tipo de interfaz: IO-Link (a través de C/Q = terminal 4)
- Versión de IO-Link: 1.1
- ID del dispositivo: 0x201005 (2101253)
- Velocidad de transferencia: COM2 (38,4 kbit/s)
- Tiempo mínimo de ciclo: 2,3 ms
- Ancho de datos del proceso: Entrada de datos del proceso (lado de control): 2 bits | Salida de datos del proceso (lado de control): ninguno
- Compatibilidad con "Modo SIO": sí
- Tipo de puerto maestro compatible: A
- Cumplimiento de normas y directrices
- Cumplimiento de las normas
- Normas: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | CEI 60947-5-2:2007 | CEI 60947-5-2 AMD 1:2012
- Aprobaciones y certificados
- Clase de protección: II
- Tensión nominal de aislamiento: 60 V
- Tensión de impulso nominal soportada: 800 V
- Aprobación UL: Listado cULus, Uso general | Fuente de alimentación de clase 2
- Homologación CCC: Los productos con una tensión máxima de funcionamiento ≤36 V no están sujetos a homologación y, por lo tanto, no llevan la marca CCC.
- Condiciones ambientales
- Temperatura ambiente: -25 ... 70 °C (-13 ... 158 °F)
- Temperatura de almacenamiento: -40 ... 85 °C (-40 ... 185 °F)
- Datos mecánicos
- Tipo de conexión: Terminales de tornillo
- Información de conexión: ¡Se pueden conectar un máximo de 2 conductores con la misma sección transversal a un mismo terminal! Par de apriete 1,2 Nm + 10%
- Sección transversal del alambre: hasta 2,5 mm2
- Sección transversal más pequeña del conductor: sin terminales 0,5 mm2 , con terminales de alambre de 0,34 mm2
- Sección transversal máxima del conductor: sin terminales 2,5 mm2 , con terminales de alambre de 1,5 mm2
- Material de la carcasa: PA/metal con recubrimiento de polvo epoxi.
- Cara final: PA
- Parte inferior de la carcasa: Plástico
- Tipo de seguridad: IP67
- Peso: 275 g
- Nota: Par de apriete: 1,8 Nm (carcasa)
- Configuración de fábrica
- Configuración predeterminada: Modo de funcionamiento = Operación por punto de conmutación con alarma de estabilidad | Función de conmutación = Normalmente abierto (NA) | Distancia de conmutación = 20 mm
