Similar a la imagen

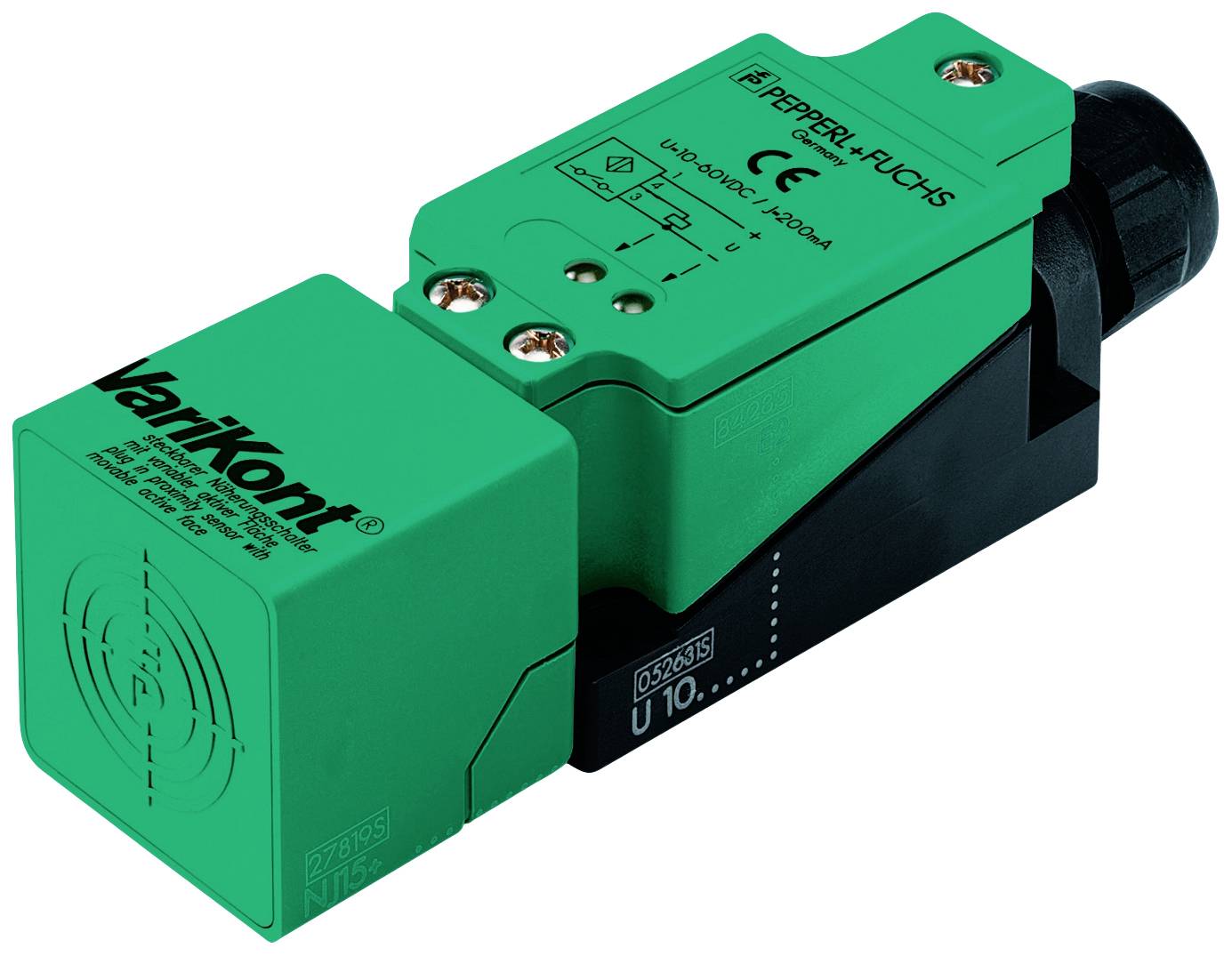

Pepperl+Fuchs Sensor Inductivo NJ20+U1+E2-Y287109 287109 Enrasado PNP
Tipo de producto
Sensor
Tensión de servicio máx.
30 V
tipo de contacto
1 contacto NA
Distancia de conmutación (máx.)
20 mm
salidas
PNP
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (483,19 € / Unidad)
483,19 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Tipo de producto
Sensor
- tipo
NJ20+U1+E2-Y287109
- Tensión de servicio mín.
10 V
- Tensión de servicio máx.
30 V
- Tensión de funcionamiento
10 - 30 V
- tipo de contacto
1 contacto NA
- Distancia de conmutación (máx.)
20 mm
- salidas
PNP
- Material de la carcasa
PBT
- ejecución
Inductivo
- montaje
Enrasado
- conexión
Terminales roscados
- características especiales
Indicación LED
- min temperatura.
-25 °C
- Máx. Temperatura
70 °C
IP68
- Contenido
1 UD(S).
- Función de carga inalámbrica
No
- Frecuencia de conmutación
150 Hz
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2628347 Pepperl+Fuchs Sensor Inductivo NJ20+U1+E2-Y287109 287109 Enrasado PNP
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2628347 Pepperl+Fuchs Sensor Inductivo NJ20+U1+E2-Y287109 287109 Enrasado PNP
Descripción
Distancia de conmutación: 20 mm, Instalación: empotrada, Función de conmutación: normalmente abierto (NA), Tipo de salida: PNP, Tensión de funcionamiento: 10 ... 30 V, Corriente de funcionamiento: 0 ... 200 mA
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Función de conmutación: Normalmente abierto (NA)
- Tipo de salida: PNP
- Distancia de conmutación: 20 mm
- Instalación: enrasada
- Polaridad de salida: CC
- Distancia de conmutación garantizada: 0 ... 16,2 mm
- Distancia de conmutación real: 18 ... 22 mm (típica: 20 mm)
- Factor de reducción rAlabama: 0,35
- Factor de reducción rCu: 0,35
- Factor de reducción rV2A (1,4301) : 0,8
- Tipo de salida: 3 cables
- Datos clave
- Tensión de funcionamiento: 10 ... 30 V
- Frecuencia de conmutación: 0 ... 150 Hz
- Histéresis: 1 ... 10, típicamente 5%
- Protección contra polaridad inversa: protección contra polaridad inversa
- Protección contra cortocircuitos: pulsada
- Caída de tensión: ≤ 2,8 V
- Caída de tensión en IL
- Caída de tensión IL = 1 mA, elemento de conmutación activado: 0,5 ... 2,3 V típico 0,9 V
- Caída de tensión IL = 10 mA, elemento de conmutación activado: 0,8 ... 2,2 V típico 1,4 V
- Caída de tensión IL = 20 mA, elemento de conmutación activado: 0,9 ... 2,3 V típico 1,5 V
- Caída de tensión IL = 50 mA, elemento de conmutación activado: 0,9 ... 2,5 V típico 1,6 V
- Caída de tensión IL = 100 mA, elemento de conmutación activado: 1 ... 2,6 V típico 1,8 V
- Caída de tensión IL = 200 mA, elemento de conmutación activado: 1,2 ... 2,8 V típico 2 V
- Corriente de funcionamiento: 0 ... 200 mA
- Corriente residual: 0 ... 0,5 mA, típicamente 0,01 mA
- Corriente residual TC =40 °C Desconexión del elemento: ≤ 100 µA
- Corriente en reposo: ≤ 10 mA
- Retardo de preparación: ≤ 50 ms
- Indicador de tensión de funcionamiento: LED verde.
- Indicador de estado de conmutación: LED amarillo
- Indicadores clave de rendimiento para la seguridad funcional
- MTTFd: 819 a
- Vida útil (TM): 20 a
- Cobertura diagnóstica (CD): 0%
- Cumplimiento de normas y directrices
- Cumplimiento de las normas
- Normas: EN 60947-5-2:2007 | CEI 60947-5-2:2007
- Aprobaciones y certificados
- Aprobación UL: Listado cULus, Uso general
- Homologación CCC: Los productos con una tensión máxima de funcionamiento ≤36 V no están sujetos a homologación y, por lo tanto, no llevan la marca CCC.
- Condiciones ambientales
- Temperatura ambiente: -25 ... 70 °C (-13 ... 158 °F)
- Temperatura de almacenamiento: -25 ... 85 °C (-13 ... 185 °F)
- Datos mecánicos
- Tipo de conexión: Terminales de tornillo
- Información de conexión: Se pueden conectar un máximo de 2 conductores con la misma sección transversal a un mismo terminal. ¡Para ser instalado! Par de apriete 1,2 Nm + 10%
- Sección transversal del alambre: hasta 2,5 mm2
- Sección transversal más pequeña del conductor: sin terminales 0,5 mm2 , con terminales de alambre de 0,34 mm2
- Sección transversal máxima del conductor: sin terminales 2,5 mm2 , con terminales de alambre de 1,5 mm2
- Racor roscado de cables
- Nota: Anillo de sellado de inserción: | Diámetro del orificio 7 / 10,5 / 13 / 16 mm | La dimensión del cable de conexión debe corresponder al diámetro del orificio seleccionado del anillo de inserción.
- Material de la carcasa: PBT con juntas de Viton y conexiones de tornillo de PVDF.
- Cara final: PBT
- Tipo de seguridad: IP68
