Pepperl+Fuchs Sensor de reflexión OQT150-R100-EP-IO-0,3M-V3 267075-100154 Contrafase con inversión Teach In 1 UD(S).

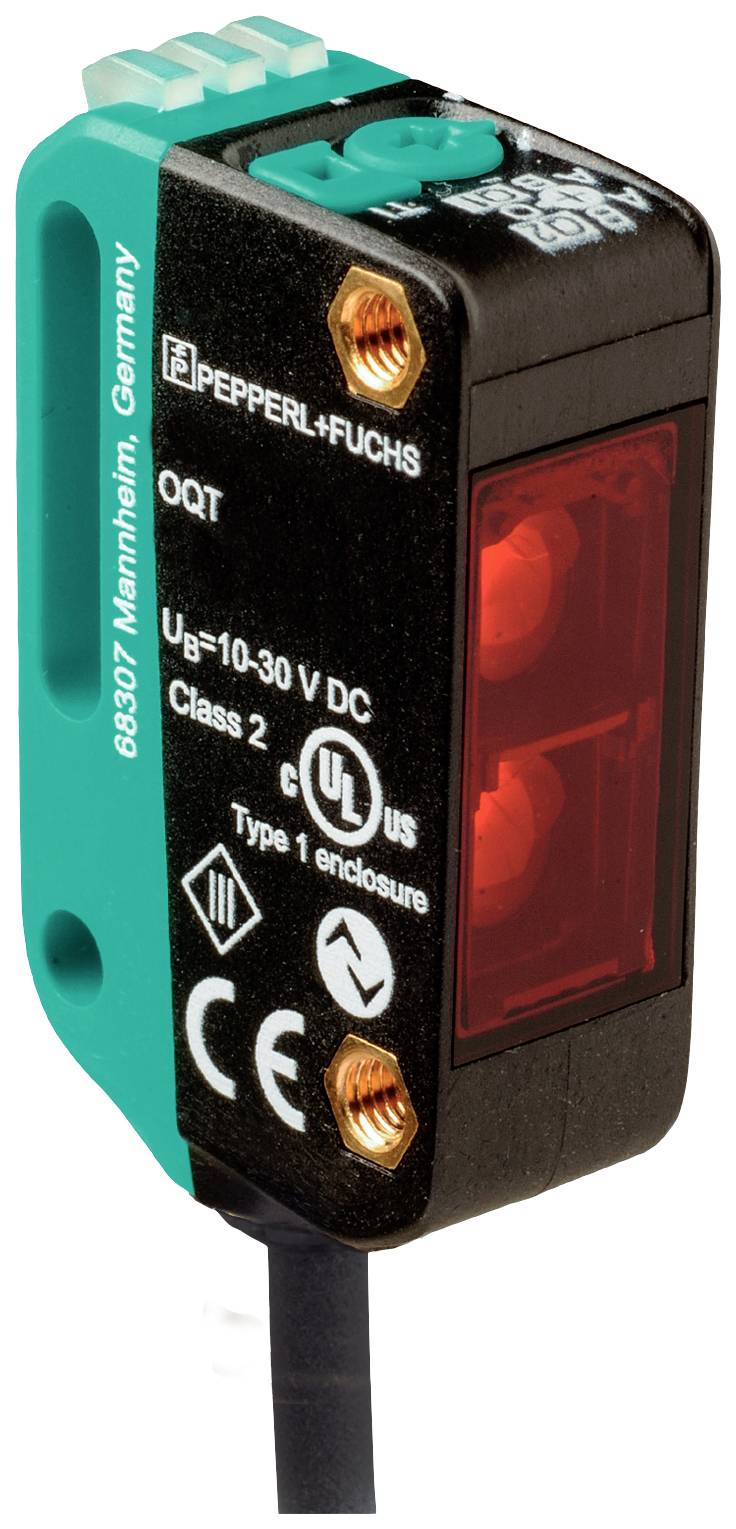

Pepperl+Fuchs Sensor de reflexión OQT150-R100-EP-IO-0,3M-V3 267075-100154 Contrafase con inversión Teach In 1 UD(S).-0
Similar a la imagen
Tipo de producto
Sensor de reflexión
características
Teach In
Tensión de servicio máx.
30 V/DC
conexión
M8
tipo
OQT150-R100-EP-IO-0,3M-V3
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Lun. 14/12
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.
Vendido y enviado por  Conrad Electronic
Número
Total (163,86 € / Unidad)
163,86 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de producto

Sensor de reflexión

tipo

OQT150-R100-EP-IO-0,3M-V3

ejecución

Contrafase con inversión

características

Teach In

Tensión de servicio mín.

10 V/DC

Tensión de servicio máx.

30 V/DC

Tensión de funcionamiento

10 - 30 V/DC

Tiempo de reacción

2.3 ms

tipo de contacto

1 PNP

salidas

NPN, contacto NA

PNP, contacto NC

Frecuencia de conmutación

217 Hz

conexión

M8

La longitud del cable

0.3 m

Material de la carcasa

Policarbonato

Tipo de transmisor

LED rojo

150 mm

características especiales

Con supresión de fondo

min temperatura.

-40 °C

Máx. Temperatura

60 °C

longitud

0.3 m

Anchura

11 mm

Altura

37.1 mm

Profundidad

21.5 mm

Dimen.

(Lon. x Anch. x Alt.) 0.3 m x 11 mm x 37.1 mm

Contenido

1 UD(S).

Función de carga inalámbrica

No

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2628940 Pepperl+Fuchs Sensor de reflexión OQT150-R100-EP-IO-0,3M-V3 267075-100154 Contrafase con inversión Teach In 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2628940 Pepperl+Fuchs Sensor de reflexión OQT150-R100-EP-IO-0,3M-V3 267075-100154 Contrafase con inversión Teach In 1 UD(S).

Descripción

Rango de detección: 5 ... 150 mm, Fuente de luz: LED, Tipo de luz: roja, luz alterna, Salida de señal: 1 salida push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, a prueba de sobretensiones, Tipo de interfaz: IO-Link (a través de C/Q = pin 4), Tipo de circuito: El estado de entrega es: C/Q - Pin 4: NPN normalmente abierto, PNP normalmente cerrado, IO-Link, Conexión: Cable fijo de 300 mm con conector M8 x 1 de 3 pines, Tensión de funcionamiento: 10 ... 30 V CC, Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F), Instalación fija del cable: -25 ... 60 °C (-13 ... 140 °F), Cable flexible no apto para cadenas portacables

Este texto es el resultado de una traducción automática.

Modelo

  • Datos generales
  • Rango de detección: 5 ... 150 mm
  • Rango mínimo de detección: 5 ... 20 mm
  • Rango máximo de detección: 5 ... 150 mm
  • Rango de ajuste: 20 ... 150 mm
  • Objeto de referencia: Blanco estándar, 100 mm x 100 mm
  • Fuente de luz: LED
  • Tipo de luz: roja, luz alterna
  • Etiquetado del grupo de riesgo de LED: grupo libre
  • Diferencia entre blancos y negros (6%/90%):< 5% a 150 mm
  • Diámetro del punto de luz: aprox. 10 mm a una distancia de 150 mm.
  • Ángulo de apertura: aprox. 4°
  • Límite de luz ambiental: EN 60947-5-2: 30000 lux
  • Indicadores clave de rendimiento para la seguridad funcional
  • MTTFd: 600 a
  • Vida útil (TM): 20 a
  • Cobertura diagnóstica (CD): 0%
  • Pantallas/Controles
  • Indicador de funcionamiento: LED verde: | Encendido fijo - Encendido | Parpadeando (4 Hz) - Cortocircuito | Parpadeando con breve interrupción (1 Hz) - Modo IO-Link
  • Indicador de funcionamiento: LED amarillo: encendido estático - salida de conmutación activa; apagado estático - salida de conmutación inactiva
  • Controles: Botón de aprendizaje
  • Controles: Interruptor giratorio de 5 posiciones para seleccionar los modos de funcionamiento.
  • Datos eléctricos
  • Tensión de funcionamiento: 10 ... 30 V CC
  • Ondulación: máx. 10%
  • Corriente en reposo:< 25 mA con una tensión de alimentación de 24 V.
  • Clase de protección III
  • Interfaz
  • Tipo de interfaz: IO-Link (a través de C/Q = Pin 4)
  • Versión de IO-Link: 1.1
  • Perfil del dispositivo: Sensor inteligente
  • ID del dispositivo: 0x110801 (1116161)
  • Velocidad de transferencia: COM2 (38,4 kbit/s)
  • Tiempo mínimo de ciclo: 2,3 ms
  • Ancho de datos del proceso: Entrada de datos del proceso: 2 bits | Salida de datos del proceso: 2 bits
  • Compatibilidad con el modo SIO: sí
  • Tipo de puerto maestro compatible: A
  • Salida
  • Tipo de circuito: El estado de entrega es: | C/Q - Pin 4: NPN normalmente abierto, PNP normalmente cerrado, IO-Link |
  • Salida de señal: 1 salida push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, protección contra sobretensiones.
  • Tensión de conmutación: máx. 30 V CC
  • Corriente de conmutación: máx. 100 mA, carga resistiva
  • Categoría de uso: DC-12 y DC-13
  • Caída de tensión: ≤ 1,5 V CC
  • Frecuencia de conmutación: 217 Hz
  • Tiempo de respuesta: 2,3 ms
  • conformidad
  • Interfaz de comunicación: IEC 61131-9
  • Norma del producto: EN 60947-5-2
  • Aprobaciones y certificados
  • Cumplimiento EAC: TR CU 020/2011
  • Aprobación UL: E87056, listado cULus, fuente de alimentación "Clase 2", clasificación de tipo 1
  • Condiciones ambientales
  • Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F), cable instalado permanentemente | -25 ... 60 °C (-13 ... 140 °F), cable flexible, no apto para cadenas portacables
  • Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
  • Datos mecánicos
  • Ancho de la carcasa: 11 mm
  • Altura de la caja: 37,1 mm
  • Profundidad de la caja: 21,5 mm
  • Grado de protección: IP67 / IP69 / IP69K
  • Conexión: Cable fijo de 300 mm con conector M8 x 1 de 3 pines.
  • Material
  • Carcasa: PC (policarbonato)
  • Emisión de luz: PMMA
  • Peso: aprox. 17 g
  • Longitud del cable: 0,3 m
