Pepperl+Fuchs Sensor de reflexión OBT80-R102-2P1-IO-V31-IR 267075-100561 Supresión de fondo 1 UD(S).

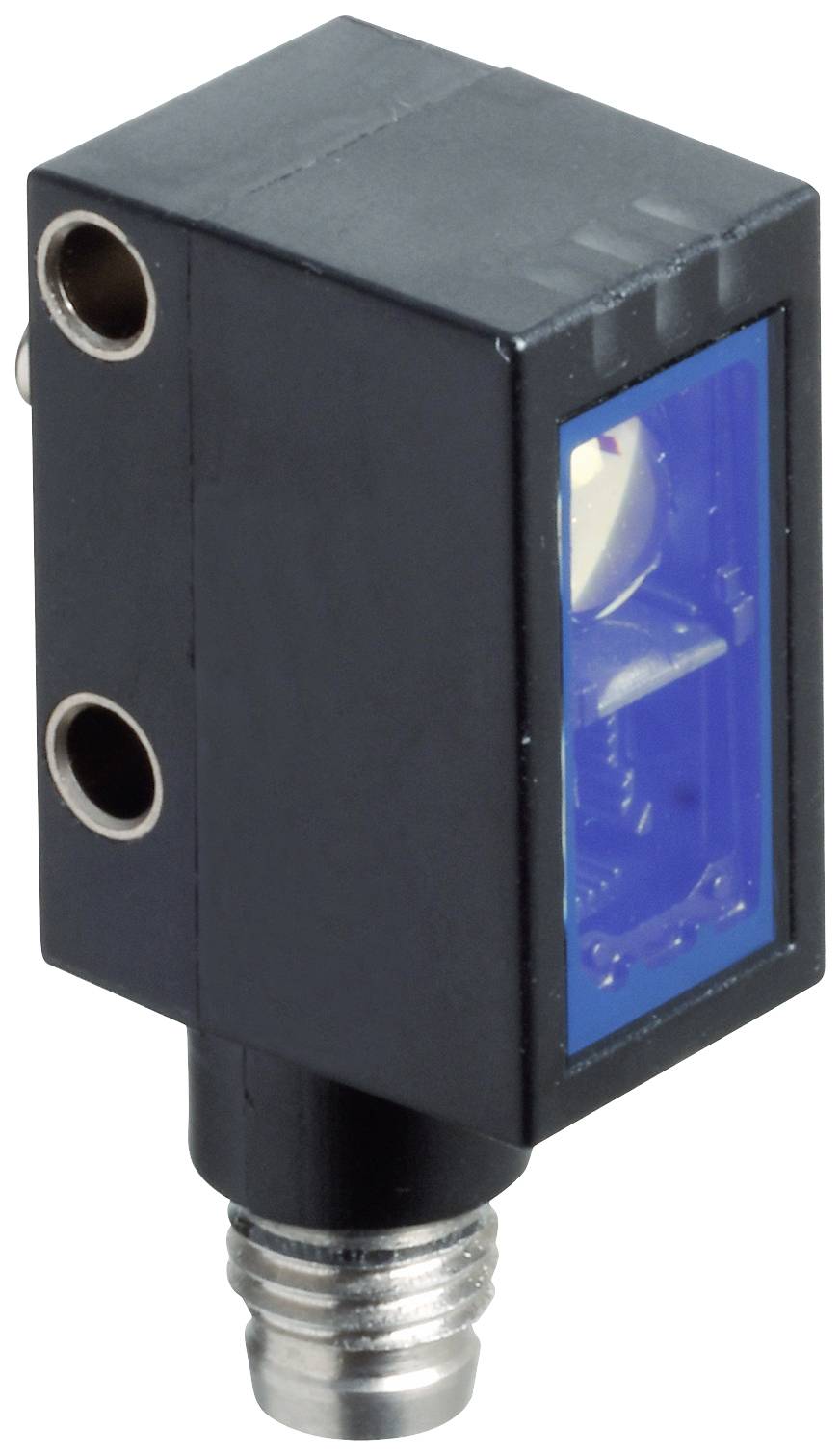

Pepperl+Fuchs Sensor de reflexión OBT80-R102-2P1-IO-V31-IR 267075-100561 Supresión de fondo 1 UD(S).-0
Similar a la imagen
Tipo de producto
Sensor de reflexión
características
Supresión de fondo
Tensión de servicio máx.
30 V/DC
conexión
M8, 4 polos
tipo
OBT80-R102-2P1-IO-V31-IR
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Lun. 14/12
Vendido y enviado por  Conrad Electronic
Número
Total (180,66 € / Unidad)
180,66 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de producto

Sensor de reflexión

tipo

OBT80-R102-2P1-IO-V31-IR

características

Supresión de fondo

Tensión de servicio mín.

10 V/DC

Tensión de servicio máx.

30 V/DC

Tensión de funcionamiento

10 - 30 V/DC

Tiempo de reacción

1 ms

tipo de contacto

Antivalente

salidas

NPN, contacto NC

NPN, contacto NA

PNP, contacto NC

PNP, contacto NA

Frecuencia de conmutación

500 Hz

conexión

M8, 4 polos

Material de la carcasa

Policarbonato

Tipo de transmisor

LED de infrarrojos

Longitud de onda

850 nm

características especiales

Con supresión de fondo

min temperatura.

-40 °C

Máx. Temperatura

60 °C

Anchura

13.9 mm

Altura

31.9 mm

Profundidad

18.3 mm

Dimen.

(Anch. x Alt. x Prof.) 13.9 x 31.9 x 18.3 mm

Contenido

1 UD(S).

Función de carga inalámbrica

No

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2628978 Pepperl+Fuchs Sensor de reflexión OBT80-R102-2P1-IO-V31-IR 267075-100561 Supresión de fondo 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2628978 Pepperl+Fuchs Sensor de reflexión OBT80-R102-2P1-IO-V31-IR 267075-100561 Supresión de fondo 1 UD(S).

Descripción

Rango de detección: 10 ... 80 mm, Fuente de luz: LED, Tipo de luz: infrarrojo, luz alterna de 850 nm, Salida de señal: 2 salidas push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, a prueba de sobretensión, Tipo de interfaz: IO-Link (a través de C/Q = BK), Tipo de circuito: C/Q - Pin 4: NPN normalmente abierto / conmutación en oscuridad, PNP normalmente cerrado / conmutación en luz, IO-Link /Q - Pin 2: NPN normalmente abierto / conmutación en luz, PNP normalmente abierto / conmutación en oscuridad, Conexión: M8 x 1, conector de dispositivo de 4 pines, Tensión de funcionamiento: 10 ... 30 V CC, Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F)

Este texto es el resultado de una traducción automática.

Modelo

  • Datos generales
  • Rango de detección: 10 ... 80 mm
  • Rango máximo de detección: 10 ... 100 mm
  • Supresión de fondo: desde 100 mm
  • Objeto de referencia: Blanco estándar, 100 mm x 100 mm
  • Fuente de luz: LED
  • Tipo de luz: infrarroja, luz alterna de 850 nm
  • Etiquetado del grupo de riesgo de LED: grupo libre
  • Diferencia blanco/negro (6%/90%): aprox. 5 mm
  • Diámetro del punto de luz: aprox. 6 mm a 80 mm
  • Ángulo de apertura: aprox. 5°
  • Límite de luz ambiental: EN 60947-5-2: 40000 lux
  • Indicadores clave de rendimiento para la seguridad funcional
  • MTTFd: 600 a
  • Vida útil (TM): 20 a
  • Cobertura diagnóstica (CD): 0%
  • Pantallas/Controles
  • Indicador de funcionamiento: LED verde: | Encendido fijo - Encendido | Parpadeando (4 Hz) - Cortocircuito | Parpadeando con breve interrupción (1 Hz) - Modo IO-Link
  • Indicador de funcionamiento: LED amarillo: | encendido fijo - objeto detectado | apagado fijo - objeto no detectado
  • Datos eléctricos
  • Tensión de funcionamiento: 10 ... 30 V CC
  • Ondulación: máx. 10%
  • Corriente en reposo:< 25 mA con una tensión de alimentación de 24 V.
  • Clase de protección III
  • Interfaz
  • Tipo de interfaz: IO-Link (a través de C/Q = BK)
  • Perfil del dispositivo: Sensor inteligente
  • Velocidad de transferencia: COM2 (38,4 kbit/s)
  • Versión de IO-Link: 1.1
  • Tiempo mínimo de ciclo: 2,3 ms
  • Ancho de datos del proceso: Entrada de datos del proceso: 1 bit | Salida de datos del proceso: 2 bits
  • Compatibilidad con el modo SIO: sí
  • ID del dispositivo: 0x11051C (1115420)
  • Tipo de puerto maestro compatible: A
  • Salida
  • Tipo de circuito: | C/Q - Pin 4: NPN normalmente abierto / conmutación en oscuridad, PNP normalmente cerrado / conmutación en luz, IO-Link | /Q - Pin 2: NPN normalmente abierto / conmutación en luz, PNP normalmente abierto / conmutación en oscuridad
  • Salida de señal: 2 salidas push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, protección contra sobretensiones.
  • Tensión de conmutación: máx. 30 V CC
  • Corriente de conmutación: máx. 100 mA, carga resistiva
  • Categoría de uso: DC-12 y DC-13
  • Caída de tensión: ≤ 1,5 V CC
  • Frecuencia de conmutación: 500 Hz
  • Tiempo de respuesta: 1 ms
  • conformidad
  • Interfaz de comunicación: IEC 61131-9
  • Norma del producto: EN 60947-5-2
  • Aprobaciones y certificados
  • Aprobación UL: E87056, listado cULus, fuente de alimentación "Clase 2", clasificación de tipo 1
  • Condiciones ambientales
  • Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F) |
  • Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
  • Datos mecánicos
  • Ancho de la caja: 13,9 mm
  • Altura de la caja: 31,9 mm
  • Profundidad de la caja: 18,3 mm
  • Grado de protección: IP67 / IP69 / IP69K
  • Conexión: Conector del dispositivo M8 x 1, 4 pines
  • Material
  • Carcasa: PC (policarbonato)
  • Emisión de luz: Vidrio flotado
  • Peso: aprox. 10 g
