Similar a la imagen

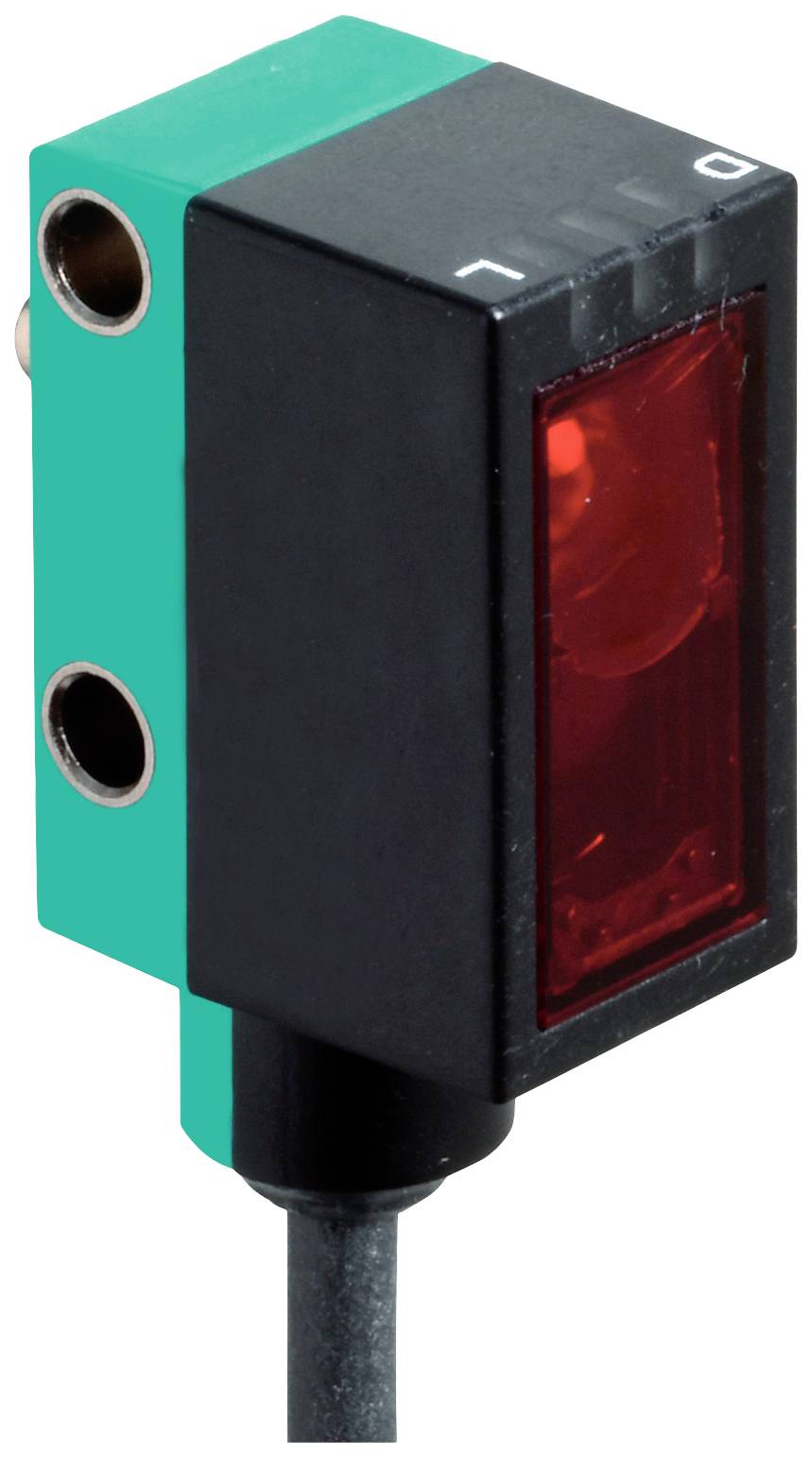

Pepperl+Fuchs Sensor de reflexión OBT80-R101-2P1-IO 267075-100576 Supresión de fondo 1 UD(S).
Tipo de producto
Sensor de reflexión
características
Supresión de fondo
Tensión de servicio máx.
30 V/DC
conexión
Cable
tipo
OBT80-R101-2P1-IO
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (159,66 € / Unidad)
159,66 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Tipo de producto
Sensor de reflexión
- tipo
OBT80-R101-2P1-IO
- características
Supresión de fondo
- Tensión de servicio mín.
10 V/DC
- Tensión de servicio máx.
30 V/DC
- Tensión de funcionamiento
10 - 30 V/DC
- Tiempo de reacción
1 ms
- salidas
NPN, contacto NC
NPN, contacto NA
PNP, contacto NC
PNP, contacto NA
- Frecuencia de conmutación
500 Hz
- conexión
Cable
- La longitud del cable
2 m
- Material de la carcasa
Policarbonato
- Tipo de transmisor
LED rojo
100 mm
- características especiales
Indicación LED
- min temperatura.
-40 °C
- Máx. Temperatura
60 °C
- Anchura
13.9 mm
- Altura
31.9 mm
- Profundidad
18.3 mm
- Dimen.
(Anch. x Alt. x Prof.) 13.9 x 31.9 x 18.3 mm
- Contenido
1 UD(S).
- Función de carga inalámbrica
No
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2629055 Pepperl+Fuchs Sensor de reflexión OBT80-R101-2P1-IO 267075-100576 Supresión de fondo 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2629055 Pepperl+Fuchs Sensor de reflexión OBT80-R101-2P1-IO 267075-100576 Supresión de fondo 1 UD(S).
Descripción
Rango de detección: 10 ... 80 mm, Fuente de luz: LED, Tipo de luz: roja, luz alterna, Salida de señal: 2 salidas push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, a prueba de sobretensiones, Tipo de interfaz: IO-Link (a través de C/Q = BK), Tipo de circuito: C/Q - Pin 4: NPN normalmente abierto / conmutación en oscuridad, PNP normalmente cerrado / conmutación en luz, IO-Link /Q - Pin 2: NPN normalmente abierto / conmutación en luz, PNP normalmente abierto / conmutación en oscuridad, Conexión: Cable fijo de 2 m, Tensión de funcionamiento: 10 ... 30 V CC, Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F), Instalación fija del cable: -25 ... 60 °C (-13 ... 140 °F), Cable flexible, no apto para cadenas portacables
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Rango de detección: 10 ... 80 mm
- Rango máximo de detección: 10 ... 100 mm
- Supresión de fondo: desde 100 mm
- Objeto de referencia: Blanco estándar, 100 mm x 100 mm
- Fuente de luz: LED
- Tipo de luz: roja, luz alterna
- Etiquetado del grupo de riesgo de LED: grupo libre
- Diferencia blanco/negro (6%/90%): aprox. 5 mm
- Diámetro del punto de luz: aprox. 6 mm a 80 mm
- Ángulo de apertura: aprox. 5°
- Límite de luz ambiental: EN 60947-5-2: 40000 lux
- Indicadores clave de rendimiento para la seguridad funcional
- MTTFd: 600 a
- Vida útil (TM): 20 a
- Cobertura diagnóstica (CD): 0%
- Pantallas/Controles
- Indicador de funcionamiento: LED verde: | Encendido fijo - Encendido | Parpadeando (4 Hz) - Cortocircuito | Parpadeando con breve interrupción (1 Hz) - Modo IO-Link
- Indicador de funcionamiento: LED amarillo: | encendido fijo - objeto detectado | apagado fijo - objeto no detectado
- Datos eléctricos
- Tensión de funcionamiento: 10 ... 30 V CC
- Ondulación: máx. 10%
- Corriente en reposo:< 25 mA con una tensión de alimentación de 24 V.
- Clase de protección III
- Interfaz
- Tipo de interfaz: IO-Link (a través de C/Q = BK)
- Perfil del dispositivo: Sensor inteligente
- Velocidad de transferencia: COM2 (38,4 kbit/s)
- Versión de IO-Link: 1.1
- Tiempo mínimo de ciclo: 2,3 ms
- Ancho de datos del proceso: Entrada de datos del proceso: 1 bit | Salida de datos del proceso: 2 bits
- Compatibilidad con el modo SIO: sí
- ID del dispositivo: 0x110507 (1115399)
- Tipo de puerto maestro compatible: A
- Salida
- Tipo de circuito: | C/Q - Pin 4: NPN normalmente abierto / conmutación en oscuridad, PNP normalmente cerrado / conmutación en luz, IO-Link | /Q - Pin 2: NPN normalmente abierto / conmutación en luz, PNP normalmente abierto / conmutación en oscuridad
- Salida de señal: 2 salidas push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, protección contra sobretensiones.
- Tensión de conmutación: máx. 30 V CC
- Corriente de conmutación: máx. 100 mA, carga resistiva
- Categoría de uso: DC-12 y DC-13
- Caída de tensión: ≤ 1,5 V CC
- Frecuencia de conmutación: 500 Hz
- Tiempo de respuesta: 1 ms
- conformidad
- Interfaz de comunicación: IEC 61131-9
- Norma del producto: EN 60947-5-2
- Aprobaciones y certificados
- Aprobación UL: E87056, listado cULus, fuente de alimentación "Clase 2", clasificación de tipo 1
- Condiciones ambientales
- Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F), cable instalado permanentemente | -25 ... 60 °C (-13 ... 140 °F), cable flexible, no apto para cadenas portacables
- Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
- Datos mecánicos
- Ancho de la caja: 13,9 mm
- Altura de la caja: 31,9 mm
- Profundidad de la caja: 18,3 mm
- Grado de protección: IP67 / IP69 / IP69K
- Conexión: Cable fijo de 2 m
- Material
- Carcasa: PC (policarbonato)
- Emisión de luz: PMMA
- Peso: aprox. 36 g
- Longitud del cable: 2 m
