Pepperl+Fuchs Sensor de reflexión OBT300-R200-E5-IO-V1 295670-100371 Conmutación con claridad 1 UD(S).

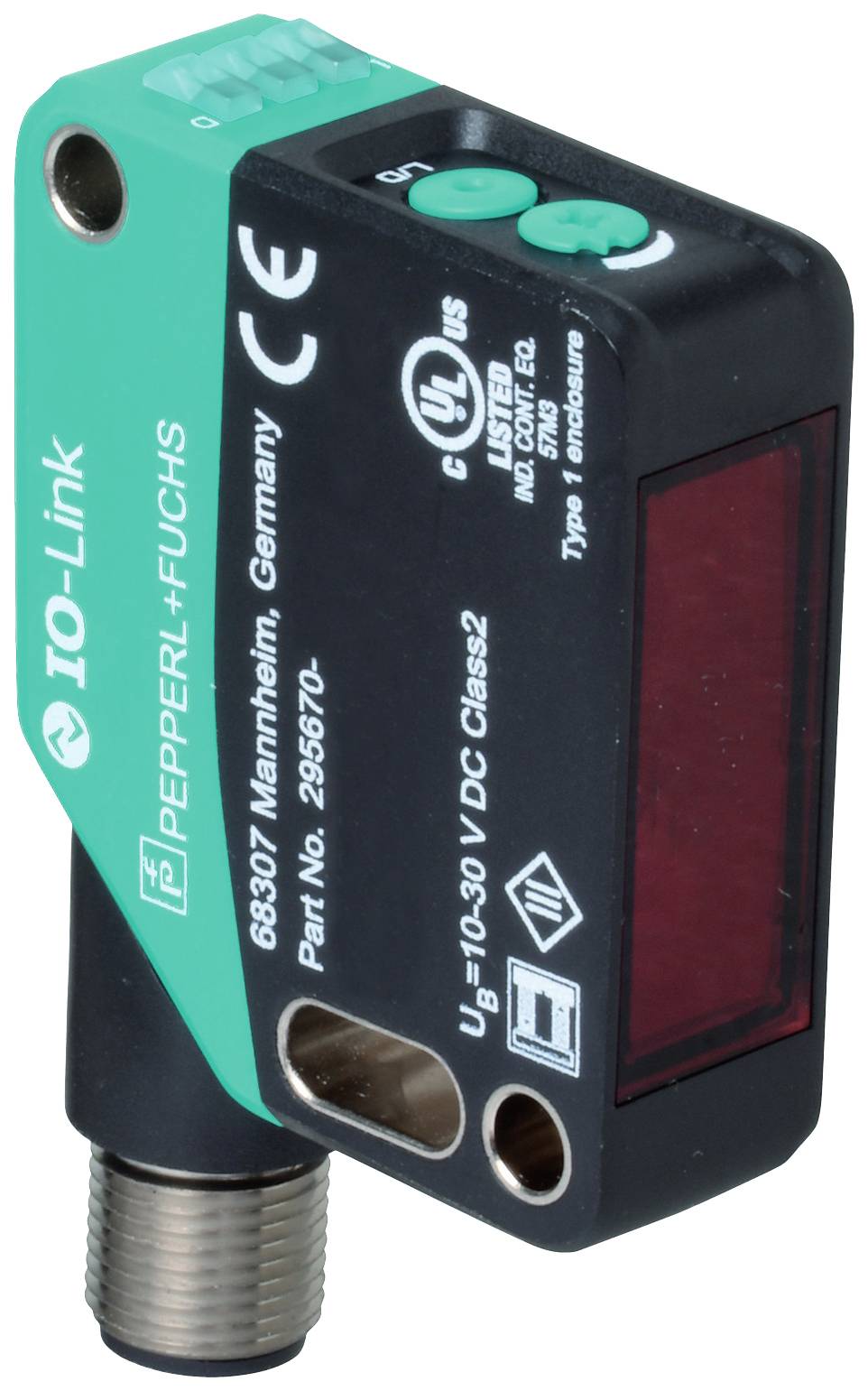

Pepperl+Fuchs Sensor de reflexión OBT300-R200-E5-IO-V1 295670-100371 Conmutación con claridad 1 UD(S).-0
Similar a la imagen
Tipo de producto
Sensor de reflexión
características
Conmutación con claridad
Tensión de servicio máx.
30 V/DC
conexión
M12, 4 polos
tipo
OBT300-R200-E5-IO-V1
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Jue. 17/12
Vendido y enviado por  Conrad Electronic
Número
Total (184,99 € / Unidad)
184,99 €
Entrega intracomunitaria exenta de IVA IVA incl.
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de producto

Sensor de reflexión

tipo

OBT300-R200-E5-IO-V1

características

Conmutación con claridad

Tensión de servicio mín.

10 V/DC

Tensión de servicio máx.

30 V/DC

Tensión de funcionamiento

10 - 30 V/DC

Tiempo de reacción

1 ms

tipo de contacto

1 PNP

salidas

PNP, contacto NA

Frecuencia de conmutación

500 Hz

conexión

M12, 4 polos

Material de la carcasa

Policarbonato

Propiedad del material

Policarbonato

Tipo de transmisor

LED rojo

300 mm

min temperatura.

-40 °C

Máx. Temperatura

60 °C

Anchura

15 mm

Altura

50.6 mm

Profundidad

41.7 mm

Dimen.

(Anch. x Alt. x Prof.) 15 x 50.6 x 41.7 mm

Contenido

1 UD(S).

Función de carga inalámbrica

No

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2629385 Pepperl+Fuchs Sensor de reflexión OBT300-R200-E5-IO-V1 295670-100371 Conmutación con claridad 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2629385 Pepperl+Fuchs Sensor de reflexión OBT300-R200-E5-IO-V1 295670-100371 Conmutación con claridad 1 UD(S).

Descripción

Rango de detección: 30 ... 300 mm, Transmisor de luz: LED, Tipo de luz: roja, luz alterna, Salida de señal: 1 PNP, a prueba de cortocircuitos, protegido contra polaridad inversa, Tipo de interfaz: IO-Link (a través de C/Q = Pin 4), Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración de entrega es: C/Q - BK: contacto normalmente abierto PNP / conmutación de luz, IO-Link, conexión: conector de dispositivo M12 x 1, 4 pines, giratorio 90°, tensión de funcionamiento: 10 ... 30 V CC, temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F)

Este texto es el resultado de una traducción automática.

Modelo

  • Datos generales
  • Rango de detección: 30 ... 300 mm
  • Rango mínimo de detección: 30 ... 80 mm
  • Rango máximo de detección: 30 ... 300 mm
  • Rango de ajuste: 80 ... 300 mm
  • Objeto de referencia: Blanco estándar, 100 mm x 100 mm
  • Fuente de luz: LED
  • Tipo de luz: roja, luz alterna
  • Etiquetado del grupo de riesgo de LED: grupo libre
  • Diferencia entre blancos y negros (6%/90%):< 5% a 300 mm
  • Diámetro del punto de luz: aprox. 8 mm x 8 mm a una distancia de 300 mm.
  • Ángulo de apertura: aprox. 1,5°
  • Límite de luz ambiental: EN 60947-5-2: 70000 lux
  • Indicadores clave de rendimiento para la seguridad funcional
  • MTTFd: 600 a
  • Vida útil (TM): 20 a
  • Cobertura diagnóstica (CD): 0%
  • Pantallas/Controles
  • Indicador de funcionamiento: LED verde: | Encendido fijo - Encendido | Parpadeando (4 Hz) - Cortocircuito | Parpadeando con breve interrupción (1 Hz) - Modo IO-Link
  • Indicador de funcionamiento: LED amarillo: | encendido fijo - objeto detectado | apagado fijo - objeto no detectado
  • Controles: Interruptor de luz/oscuridad
  • Controles: Ajustador del rango de la sonda táctil
  • Datos eléctricos
  • Tensión de funcionamiento: 10 ... 30 V CC
  • Ondulación: máx. 10%
  • Corriente en reposo:< 26 mA con una tensión de alimentación de 24 V.
  • Clase de protección III
  • Interfaz
  • Tipo de interfaz: IO-Link (a través de C/Q = Pin 4)
  • Versión de IO-Link: 1.1
  • Perfil del dispositivo: Identificación y diagnóstico | Sensor inteligente tipo 2.4
  • ID del dispositivo: 0x111606 (1119750)
  • Velocidad de transmisión: COM2 (38,4 kbit/s)
  • Tiempo mínimo de ciclo: 2,3 ms
  • Ancho de datos del proceso: Entrada de datos del proceso: 1 bit | Salida de datos del proceso: 2 bits
  • Compatibilidad con "Modo SIO": sí
  • Tipo de puerto maestro compatible: A
  • Salida
  • Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración predeterminada es: | C/Q - BK: Contacto normalmente abierto PNP / conmutación de luz, IO-Link |
  • Salida de señal: 1 PNP, a prueba de cortocircuitos, protección contra polaridad inversa.
  • Tensión de conmutación: máx. 30 V CC
  • Corriente de conmutación: máx. 100 mA, carga resistiva
  • Categoría de uso: DC-12 y DC-13
  • Caída de tensión: ≤ 1,5 V CC
  • Frecuencia de conmutación: 500 Hz
  • Tiempo de respuesta: 1 ms
  • conformidad
  • Interfaz de comunicación: IEC 61131-9
  • Norma del producto: EN 60947-5-2
  • Aprobaciones y Certificados
  • Cumplimiento EAC: TR CU 020/2011
  • Aprobación UL: E87056, listado cULus, fuente de alimentación "Clase 2", clasificación de tipo 1
  • Homologación CCC: Los productos con una tensión máxima de funcionamiento ≤36 V no están sujetos a homologación y, por lo tanto, no llevan la marca CCC.
  • Condiciones ambientales
  • Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F) |
  • Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
  • Datos mecánicos
  • Ancho de la carcasa: 15 mm
  • Altura de la caja: 50,6 mm
  • Profundidad de la caja: 41,7 mm
  • Grado de protección: IP67 / IP69 / IP69K
  • Conexión: Conector del dispositivo M12 x 1, 4 pines, giratorio 90°.
  • Material
  • Carcasa: PC (policarbonato)
  • Emisión de luz: PMMA
  • Peso: aprox. 37 g
