Pepperl+Fuchs Sensor de reflexión OBT300-R103-2EP-IO-0,3M-V31 267075-100264 Conmutación con claridad 1 UD(S).

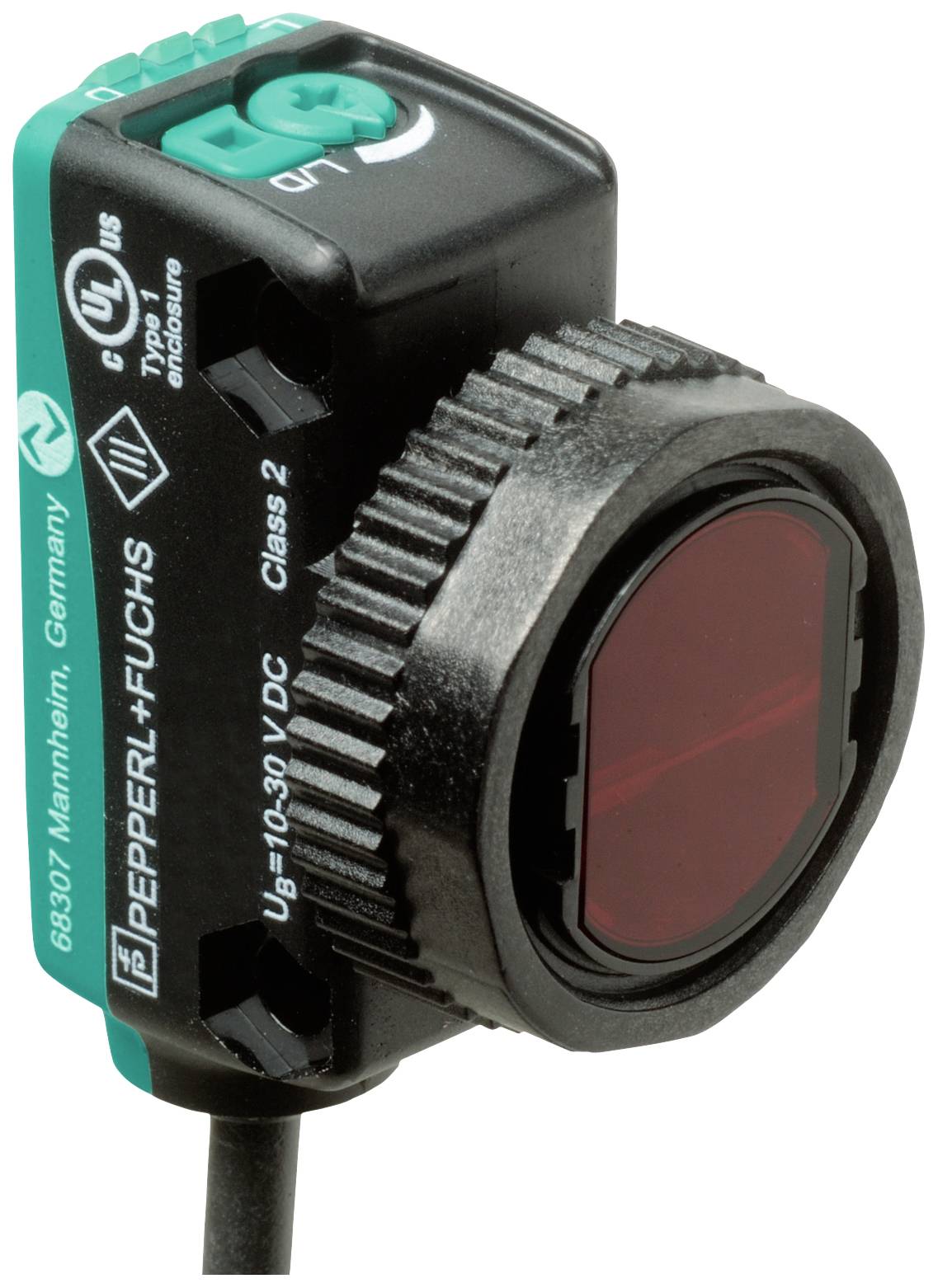

Pepperl+Fuchs Sensor de reflexión OBT300-R103-2EP-IO-0,3M-V31 267075-100264 Conmutación con claridad 1 UD(S).-0
Similar a la imagen
Tipo de producto
Sensor de reflexión
características
Conmutación con claridad
Tensión de servicio máx.
30 V/DC
conexión
M8, 4 polos
tipo
OBT300-R103-2EP-IO-0,3M-V31
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Lun. 14/12
Vendido y enviado por  Conrad Electronic
Número
Total (134,45 € / Unidad)
134,45 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de producto

Sensor de reflexión

tipo

OBT300-R103-2EP-IO-0,3M-V31

características

Conmutación con claridad

Tensión de servicio mín.

10 V/DC

Tensión de servicio máx.

30 V/DC

Tensión de funcionamiento

10 - 30 V/DC

Tiempo de reacción

1 ms

salidas

NPN, contacto NC

NPN, contacto NA

PNP, contacto NC

PNP, contacto NA

Frecuencia de conmutación

500 Hz

conexión

M8, 4 polos

La longitud del cable

0.3 m

Material de la carcasa

Policarbonato

Tipo de transmisor

LED rojo

300 mm

características especiales

Indicación LED

min temperatura.

-40 °C

Máx. Temperatura

60 °C

Anchura

15 mm

Altura

36.5 mm

Profundidad

26.7 mm

Dimen.

(Anch. x Alt. x Prof.) 15 x 36.5 x 26.7 mm

Contenido

1 UD(S).

Función de carga inalámbrica

No

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2627792 Pepperl+Fuchs Sensor de reflexión OBT300-R103-2EP-IO-0,3M-V31 267075-100264 Conmutación con claridad 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2627792 Pepperl+Fuchs Sensor de reflexión OBT300-R103-2EP-IO-0,3M-V31 267075-100264 Conmutación con claridad 1 UD(S).

Descripción

Rango de detección: 5 ... 300 mm, Fuente de luz: LED, Tipo de luz: roja, luz alterna, Salida de señal: 2 salidas push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, a prueba de sobretensiones, Tipo de interfaz: IO-Link (a través de C/Q = Pin 4), Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración de entrega es: C/Q - Pin 4: Contacto NPN normalmente abierto (NA), Contacto PNP normalmente cerrado (NC), IO-Link /Q - Pin 2: Contacto NPN normalmente abierto (NC), Contacto PNP normalmente abierto (NA), Conexión: Cable fijo de 300 mm con conector M8 x 1 de 4 pines, Tensión de funcionamiento: 10 ... 30 V CC, Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F), Cable instalado permanentemente: -25 ... 60 °C (-13 ... 140 °F), Cable flexible: no apto para cadenas portacables

Este texto es el resultado de una traducción automática.

Modelo

  • Datos generales
  • Rango de detección: 5 ... 300 mm
  • Rango mínimo de detección: 5 ... 25 mm
  • Rango máximo de detección: 5 ... 300 mm
  • Rango de ajuste: 25 ... 300 mm
  • Objeto de referencia: Blanco estándar, 100 mm x 100 mm
  • Fuente de luz: LED
  • Tipo de luz: roja, luz alterna
  • Etiquetado del grupo de riesgo de LED: grupo libre
  • Diferencia blanco/negro (6%/90%):< 15% a 300 mm
  • Diámetro del punto de luz: aprox. 18 mm a una distancia de 300 mm.
  • Ángulo de apertura: aprox. 3°
  • Límite de luz ambiental: EN 60947-5-2: 40000 lux
  • Indicadores clave de rendimiento para la seguridad funcional
  • MTTFd: 600 a
  • Vida útil (TM): 20 a
  • Cobertura diagnóstica (CD): 0%
  • Pantallas/Controles
  • Indicador de funcionamiento: LED verde: | Encendido fijo - Encendido | Parpadeando (4 Hz) - Cortocircuito | Parpadeando con breve interrupción (1 Hz) - Modo IO-Link
  • Indicador de funcionamiento: LED amarillo: | encendido fijo - objeto detectado | apagado fijo - objeto no detectado
  • Controles: Interruptor de luz/oscuridad
  • Controles: Ajustador del rango de la sonda táctil
  • Datos eléctricos
  • Tensión de funcionamiento: 10 ... 30 V CC
  • Ondulación: máx. 10%
  • Corriente en reposo:< 25 mA con una tensión de alimentación de 24 V.
  • Clase de protección III
  • Interfaz
  • Tipo de interfaz: IO-Link (a través de C/Q = Pin 4)
  • Perfil del dispositivo: Sensor inteligente
  • Velocidad de transferencia: COM2 (38,4 kbit/s)
  • Versión de IO-Link: 1.1
  • Tiempo mínimo de ciclo: 2,3 ms
  • Ancho de datos del proceso: Entrada de datos del proceso: 1 bit | Salida de datos del proceso: 2 bits
  • Compatibilidad con el modo SIO: sí
  • ID del dispositivo: 0x110604 (1115652)
  • Tipo de puerto maestro compatible: A
  • Salida
  • Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración predeterminada es: | C/Q - Pin 4: NPN normalmente abierto / conmutación por luz, PNP normalmente cerrado / conmutación por oscuridad, IO-Link | /Q - Pin 2: NPN normalmente abierto / conmutación por oscuridad, PNP normalmente abierto / conmutación por luz
  • Salida de señal: 2 salidas push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, protección contra sobretensiones.
  • Tensión de conmutación: máx. 30 V CC
  • Corriente de conmutación: máx. 100 mA, carga resistiva
  • Categoría de uso: DC-12 y DC-13
  • Caída de tensión: ≤ 1,5 V CC
  • Frecuencia de conmutación: 500 Hz
  • Tiempo de respuesta: 1 ms
  • conformidad
  • Interfaz de comunicación: IEC 61131-9
  • Norma del producto: EN 60947-5-2
  • Aprobaciones y certificados
  • Aprobación UL: E87056, listado cULus, fuente de alimentación "Clase 2", clasificación de tipo 1
  • Condiciones ambientales
  • Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F), cable instalado permanentemente | -25 ... 60 °C (-13 ... 140 °F), cable flexible, no apto para cadenas portacables
  • Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
  • Datos mecánicos
  • Ancho de la carcasa: 15 mm
  • Altura de la caja: 36,5 mm
  • Profundidad de la caja: 26,7 mm
  • Grado de protección: IP67 / IP69 / IP69K
  • Conexión: Cable fijo de 300 mm con conector M8 x 1 de 4 pines.
  • Material
  • Carcasa: PC (policarbonato)
  • Emisión de luz: PMMA
  • Peso: aprox. 17 g
  • Longitud del cable: 0,3 m
