Pepperl+Fuchs Sensor de reflexión OBT250-R103-EP-IO-V3-L 267075-100325 Conmutación con claridad 1 UD(S).

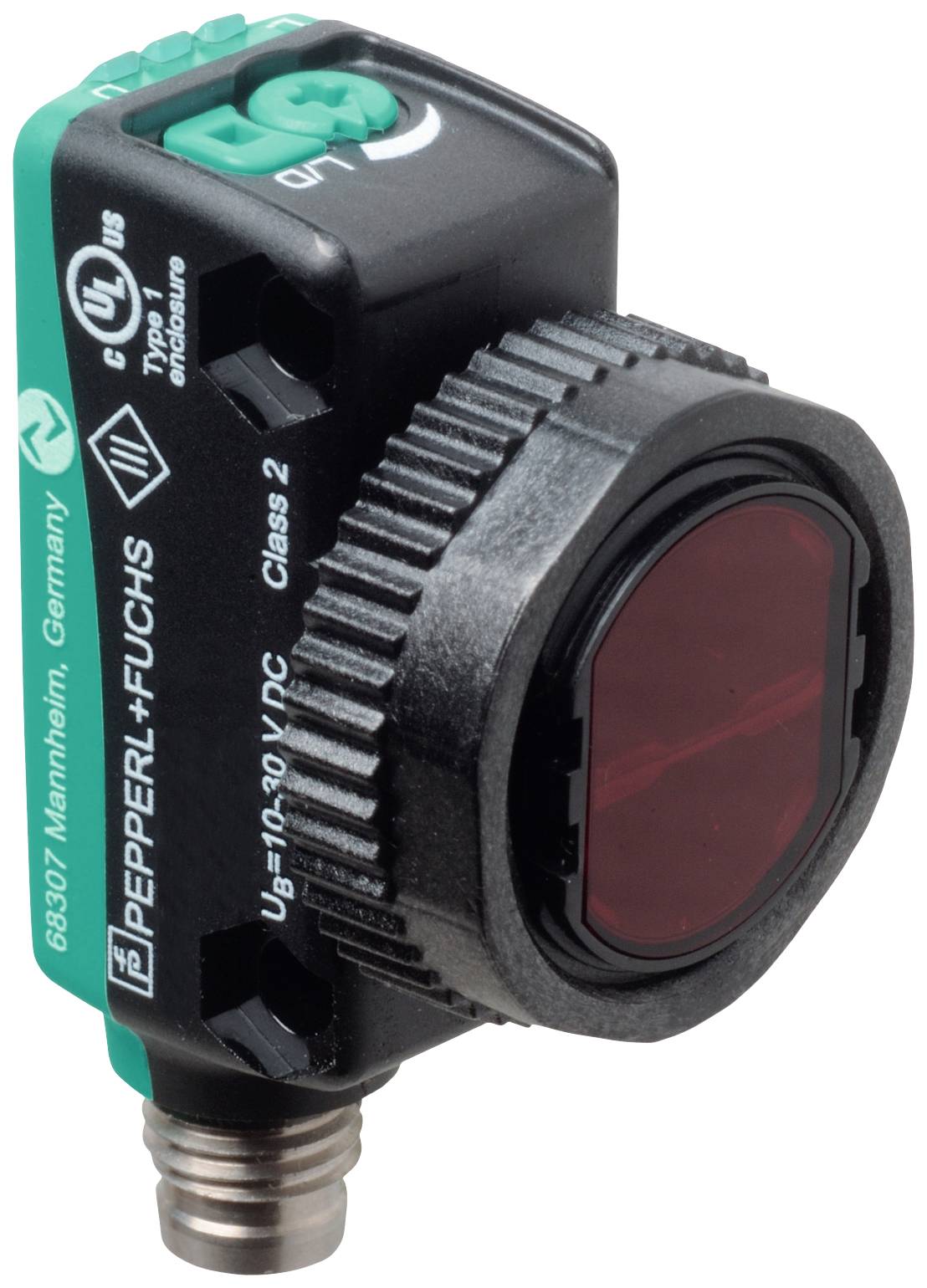

Pepperl+Fuchs Sensor de reflexión OBT250-R103-EP-IO-V3-L 267075-100325 Conmutación con claridad 1 UD(S).-0
Similar a la imagen
Tipo de producto
Sensor de reflexión
características
Conmutación con claridad
Tensión de servicio máx.
30 V/DC
conexión
M8
tipo
OBT250-R103-EP-IO-V3-L
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Lun. 14/12
Vendido y enviado por  Conrad Electronic
Número
Total (184,87 € / Unidad)
184,87 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de producto

Sensor de reflexión

tipo

OBT250-R103-EP-IO-V3-L

características

Conmutación con claridad

Tensión de servicio mín.

10 V/DC

Tensión de servicio máx.

30 V/DC

Tensión de funcionamiento

10 - 30 V/DC

Tiempo de reacción

300 µs

salidas

NPN, contacto NA

PNP, contacto NC

Frecuencia de conmutación

1650 Hz

conexión

M8

Material de la carcasa

Policarbonato

Tipo de transmisor

Diodo láser

Tipo de láser

1

Longitud de onda

680 nm

250 mm

características especiales

Indicación LED

min temperatura.

-40 °C

Máx. Temperatura

60 °C

Anchura

15 mm

Altura

43.9 mm

Profundidad

26.7 mm

Dimen.

(Anch. x Alt. x Prof.) 15 x 43.9 x 26.7 mm

Contenido

1 UD(S).

Función de carga inalámbrica

No

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2628952 Pepperl+Fuchs Sensor de reflexión OBT250-R103-EP-IO-V3-L 267075-100325 Conmutación con claridad 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2628952 Pepperl+Fuchs Sensor de reflexión OBT250-R103-EP-IO-V3-L 267075-100325 Conmutación con claridad 1 UD(S).

Descripción

Rango de detección: 7 ... 250 mm, Fuente de luz: Diodo láser, Tipo de luz: roja, luz alterna, Salida de señal: 1 salida push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, a prueba de sobretensiones, Tipo de interfaz: IO-Link (a través de C/Q = Pin 4), Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración predeterminada es: C/Q - Pin 4: Contacto normalmente abierto NPN / conmutación de luz, Contacto normalmente cerrado PNP / conmutación de oscuridad, IO-Link, conexión: M8 x 1, conector de dispositivo de 3 pines, tensión de funcionamiento: 10 ... 30 V CC, temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F)

Este texto es el resultado de una traducción automática.

Modelo

  • Datos generales
  • Rango de detección: 7 ... 250 mm
  • Rango mínimo de detección: 7 ... 25 mm
  • Rango máximo de detección: 7 ... 250 mm
  • Rango de ajuste: 25 ... 250 mm
  • Objeto de referencia: Blanco estándar, 100 mm x 100 mm
  • Emisor de luz: Diodo láser
  • Tipo de luz: roja, luz alterna
  • Características del láser
  • Nota: LUZ LÁSER, NO MIRAR DIRECTAMENTE AL RAYO.
  • Clase de láser: 1
  • Longitud de onda: 680 nm
  • Divergencia del haz:> 5 mrad d63< 1 mm en el rango de 150 mm ... 250 mm
  • Duración del pulso: 3 µs
  • Frecuencia de repetición: aprox. 13 kHz
  • Energía máxima del pulso: 10,4 nJ
  • Diferencia blanco/negro (6%/90%):< 5% a 120 mm
  • Diámetro del punto de luz: aprox. 1 mm a una distancia de 200 mm.
  • Ángulo de apertura: aprox. 0,3°
  • Límite de luz ambiental: EN 60947-5-2 40000 lux
  • Indicadores clave de rendimiento para la seguridad funcional
  • MTTFd: 560 a
  • Vida útil (TM): 20 a
  • Cobertura diagnóstica (CD): 0%
  • Pantallas/Controles
  • Indicador de funcionamiento: LED verde: | Encendido fijo - Encendido | Parpadeando (4 Hz) - Cortocircuito | Parpadeando con breve interrupción (1 Hz) - Modo IO-Link
  • Indicador de funcionamiento: LED amarillo: | encendido fijo - objeto detectado | apagado fijo - objeto no detectado
  • Controles: Interruptor de luz/oscuridad
  • Controles: Ajustador del rango de la sonda táctil
  • Datos eléctricos
  • Tensión de funcionamiento: 10 ... 30 V CC
  • Ondulación: máx. 10%
  • Corriente en reposo:< 20 mA con una tensión de alimentación de 24 V.
  • Clase de protección III
  • Interfaz
  • Tipo de interfaz: IO-Link (a través de C/Q = Pin 4)
  • Perfil del dispositivo: Sensor inteligente
  • Velocidad de transferencia: COM2 (38,4 kbit/s)
  • Versión de IO-Link: 1.1
  • Tiempo mínimo de ciclo: 2,3 ms
  • Ancho de datos del proceso: Entrada de datos del proceso: 1 bit | Salida de datos del proceso: 2 bits
  • Compatibilidad con el modo SIO: sí
  • ID del dispositivo: 0x110605 (1115653)
  • Tipo de puerto maestro compatible: A
  • Salida
  • Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración predeterminada es: | C/Q - Pin 4: NPN normalmente abierto / conmutación por luz, PNP normalmente cerrado / conmutación por oscuridad, IO-Link |
  • Salida de señal: 1 salida push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, protección contra sobretensiones.
  • Tensión de conmutación: máx. 30 V corriente continua
  • Corriente de conmutación: máx. 100 mA, carga resistiva
  • Categoría de uso: DC-12 y DC-13
  • Caída de tensión: ≤ 1,5 V CC
  • Frecuencia de conmutación: 1650 Hz
  • Tiempo de respuesta: 300 µs
  • conformidad
  • Interfaz de comunicación: IEC 61131-9
  • Norma del producto: EN 60947-5-2
  • Seguridad láser: EN 60825-1:2014
  • Aprobaciones y certificados
  • Aprobación UL: E87056, listado cULus, fuente de alimentación "Clase 2", clasificación de tipo 1
  • Aprobación de la FDA: IEC 60825-1:2007. Cumple con 21 CFR 1040.10 y 1040.11, excepto por las desviaciones de conformidad con el Aviso sobre Láser n.° 50, de fecha 24 de junio de 2007.
  • Condiciones ambientales
  • Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F) |
  • Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
  • Datos mecánicos
  • Ancho de la carcasa: 15 mm
  • Altura de la caja: 43,9 mm
  • Profundidad de la caja: 26,7 mm
  • Grado de protección: IP67 / IP69 / IP69K
  • Conexión: Conector del dispositivo M8 x 1, 3 pines
  • Material
  • Carcasa: PC (policarbonato)
  • Emisión de luz: PMMA
  • Peso: aprox. 12 g
