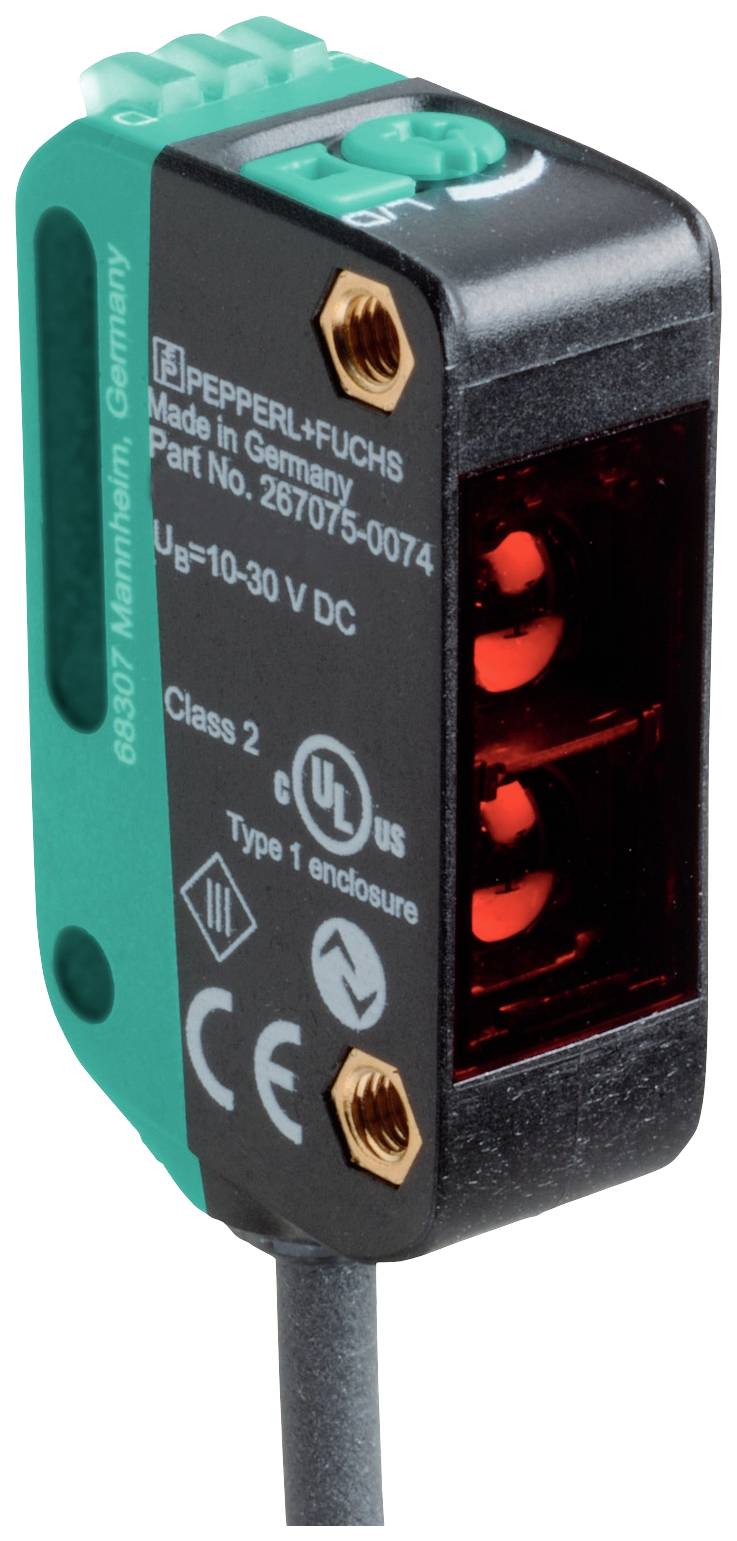

Similar a la imagen
Pepperl+Fuchs Sensor de reflexión OBT100-R100-EP-IO-0,3M-V3-L 267075-100229 Conmutación con claridad 1 UD(S).
Tipo de producto
Sensor de reflexión
características
Conmutación con claridad
Tensión de servicio máx.
30 V/DC
conexión
M8
tipo
OBT100-R100-EP-IO-0,3M-V3-L
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (229,99 € / Unidad)
229,99 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Tipo de producto
Sensor de reflexión
- tipo
OBT100-R100-EP-IO-0,3M-V3-L
- características
Conmutación con claridad
- Tensión de servicio mín.
10 V/DC
- Tensión de servicio máx.
30 V/DC
- Tensión de funcionamiento
10 - 30 V/DC
- Tiempo de reacción
300 µs
- tipo de contacto
Antivalente
- salidas
NPN, contacto NA
PNP, contacto NC
- Frecuencia de conmutación
1650 Hz
- conexión
M8
- La longitud del cable
0.3 m
- Material de la carcasa
Policarbonato
- Tipo de transmisor
Diodo láser
- Tipo de láser
1
- Longitud de onda
680 nm
100 mm
- min temperatura.
-40 °C
- Máx. Temperatura
60 °C
- Anchura
11 mm
- Altura
37.1 mm
- Profundidad
21.5 mm
- Dimen.
(Anch. x Alt. x Prof.) 11 x 37.1 x 21.5 mm
- Contenido
1 UD(S).
- Función de carga inalámbrica
No
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2629337 Pepperl+Fuchs Sensor de reflexión OBT100-R100-EP-IO-0,3M-V3-L 267075-100229 Conmutación con claridad 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2629337 Pepperl+Fuchs Sensor de reflexión OBT100-R100-EP-IO-0,3M-V3-L 267075-100229 Conmutación con claridad 1 UD(S).
Descripción
Rango de detección: 7 ... 100 mm, Fuente de luz: Diodo láser, Tipo de luz: roja, luz alterna, Salida de señal: 1 salida push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, a prueba de sobretensiones, Tipo de interfaz: IO-Link (a través de C/Q = Pin 4), Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración de entrega es: C/Q - Pin 4: contacto NPN normalmente abierto (NO), contacto PNP normalmente cerrado (NC), IO-Link, conexión: cable fijo de 300 mm con conector M8 x 1 de 3 pines, tensión de funcionamiento: 10 ... 30 V CC, temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F), cable instalado permanentemente: -25 ... 60 °C (-13 ... 140 °F), cable flexible no apto para cadenas portacables
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Rango de detección: 7 ... 100 mm
- Rango mínimo de detección: 7 ... 25 mm
- Rango máximo de detección: 7 ... 100 mm
- Rango de ajuste: 25 ... 100 mm
- Objeto de referencia: Blanco estándar, 100 mm x 100 mm
- Emisor de luz: Diodo láser
- Tipo de luz: roja, luz alterna
- Características del láser
- Nota: LUZ LÁSER, NO MIRAR DIRECTAMENTE AL RAYO.
- Clase de láser: 1
- Longitud de onda: 680 nm
- Divergencia del haz:> 5 mrad d63< 1 mm en el rango de 150 mm ... 250 mm
- Duración del pulso: 3 µs
- Frecuencia de repetición: aprox. 13 kHz
- Energía máxima del pulso: 10,4 nJ
- Diferencia entre blancos y negros (6%/90%):< 5% a 80 mm
- Diámetro del punto de luz:< 1 mm a intervalos de 60 mm
- Ángulo de apertura: aprox. 0,3°
- Límite de luz ambiental: EN 60947-5-2: 40000 lux
- Indicadores clave de rendimiento para la seguridad funcional
- MTTFd: 560 a
- Vida útil (TM): 20 a
- Cobertura diagnóstica (CD): 0%
- Pantallas/Controles
- Indicador de funcionamiento: LED verde: | Encendido fijo - Encendido | Parpadeando (4 Hz) - Cortocircuito | Parpadeando con breve interrupción (1 Hz) - Modo IO-Link
- Indicador de funcionamiento: LED amarillo: | encendido fijo - objeto detectado | apagado fijo - objeto no detectado
- Controles: Interruptor de luz/oscuridad
- Controles: Ajustador del rango de la sonda táctil
- Datos eléctricos
- Tensión de funcionamiento: 10 ... 30 V CC
- Ondulación: máx. 10%
- Corriente en reposo:< 20 mA con una tensión de alimentación de 24 V.
- Clase de protección III
- Interfaz
- Tipo de interfaz: IO-Link (a través de C/Q = Pin 4)
- Versión de IO-Link: 1.1
- Perfil del dispositivo: Sensor inteligente
- ID del dispositivo: 0x110603 (1115651)
- Velocidad de transferencia: COM2 (38,4 kbit/s)
- Tiempo mínimo de ciclo: 2,3 ms
- Ancho de datos del proceso: Entrada de datos del proceso: 1 bit | Salida de datos del proceso: 2 bits
- Compatibilidad con el modo SIO: sí
- Tipo de puerto maestro compatible: A
- Salida
- Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración predeterminada es: | C/Q - Pin 4: NPN normalmente abierto / conmutación por luz, PNP normalmente cerrado / conmutación por oscuridad, IO-Link |
- Salida de señal: 1 salida push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, protección contra sobretensiones.
- Tensión de conmutación: máx. 30 V CC
- Corriente de conmutación: máx. 100 mA, carga resistiva
- Categoría de uso: DC-12 y DC-13
- Caída de tensión: ≤ 1,5 V CC
- Frecuencia de conmutación: 1650 Hz
- Tiempo de respuesta: 300 µs
- conformidad
- Interfaz de comunicación: IEC 61131-9
- Norma del producto: EN 60947-5-2
- Seguridad láser: EN 60825-1:2014
- Aprobaciones y certificados
- Cumplimiento EAC: TR CU 020/2011
- Aprobación UL: E87056, listado cULus, fuente de alimentación "Clase 2", clasificación de tipo 1
- Aprobación de la FDA: IEC 60825-1:2007. Cumple con 21 CFR 1040.10 y 1040.11, excepto por las desviaciones de conformidad con el Aviso sobre Láser n.° 50, de fecha 24 de junio de 2007.
- Condiciones ambientales
- Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F), cable instalado permanentemente | -25 ... 60 °C (-13 ... 140 °F), cable flexible, no apto para cadenas portacables
- Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
- Datos mecánicos
- Ancho de la carcasa: 11 mm
- Altura de la caja: 37,1 mm
- Profundidad de la caja: 21,5 mm
- Grado de protección: IP67 / IP69 / IP69K
- Conexión: Cable fijo de 300 mm con conector M8 x 1 de 3 pines.
- Material
- Carcasa: PC (policarbonato)
- Emisión de luz: PMMA
- Peso: aprox. 17 g
- Longitud del cable: 0,3 m
