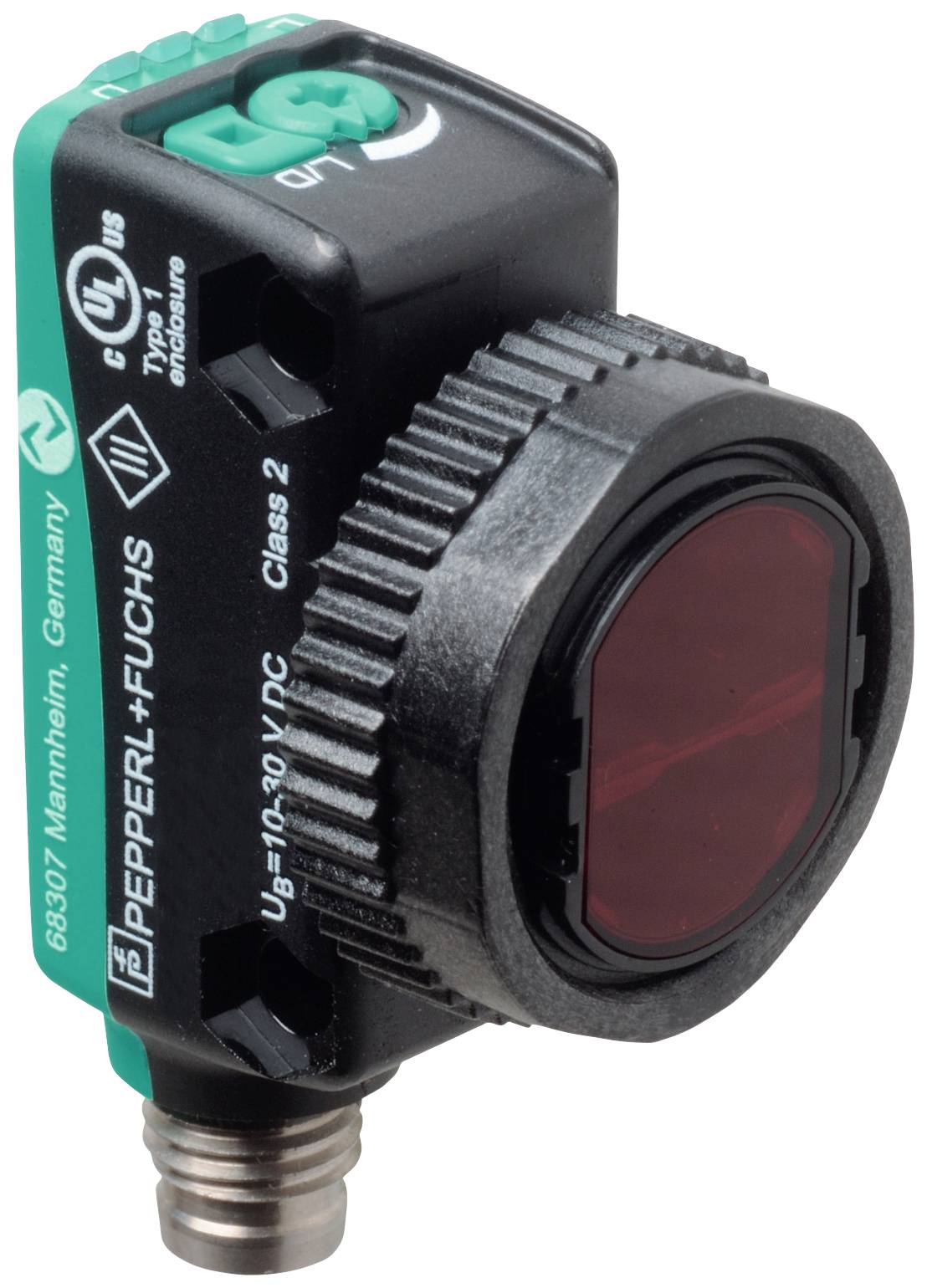

Pepperl+Fuchs Sensor de reflexión OBD800-R103-EP-IO-V3 267075-100260 Conmutador (On con claridad/On con oscuridad) 1 UD(

Pepperl+Fuchs Sensor de reflexión OBD800-R103-EP-IO-V3 267075-100260 Conmutador (On con claridad/On con oscuridad) 1 UD(-0
Similar a la imagen
Tipo de producto
Sensor de reflexión
características
Conmutador (On con claridad/On con oscuridad)
Tensión de servicio máx.
30 V/DC
conexión
M8
tipo
OBD800-R103-EP-IO-V3
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Lun. 14/12
Vendido y enviado por  Conrad Electronic
Número
Total (88,23 € / Unidad)
88,23 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de producto

Sensor de reflexión

tipo

OBD800-R103-EP-IO-V3

características

Conmutador (On con claridad/On con oscuridad)

Tensión de servicio mín.

10 V/DC

Tensión de servicio máx.

30 V/DC

Tensión de funcionamiento

10 - 30 V/DC

Tiempo de reacción

0.5 ms

salidas

NPN, contacto NA

PNP, contacto NC

Frecuencia de conmutación

1000 Hz

conexión

M8

Material de la carcasa

Policarbonato

Tipo de transmisor

LED rojo

800 mm

características especiales

Con supresión de fondo

min temperatura.

-40 °C

Máx. Temperatura

60 °C

Anchura

15 mm

Altura

43.9 mm

Profundidad

26.7 mm

Dimen.

(Anch. x Alt. x Prof.) 15 x 43.9 x 26.7 mm

Contenido

1 UD(S).

Función de carga inalámbrica

No

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2627791 Pepperl+Fuchs Sensor de reflexión OBD800-R103-EP-IO-V3 267075-100260 Conmutador (On con claridad/On con oscuridad) 1 UD(

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2627791 Pepperl+Fuchs Sensor de reflexión OBD800-R103-EP-IO-V3 267075-100260 Conmutador (On con claridad/On con oscuridad) 1 UD(

Descripción

Rango de detección: 2 ... 800 mm, Fuente de luz: LED, Tipo de luz: roja, luz alterna, Salida de señal: 1 salida push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, a prueba de sobretensiones, Tipo de interfaz: IO-Link (a través de C = pin 4), Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración predeterminada es: C/Q - Pin 4: Contacto normalmente abierto NPN / conmutación de luz, Contacto normalmente cerrado PNP / conmutación de oscuridad, IO-Link, conexión: M8 x 1, conector de dispositivo de 3 pines, tensión de funcionamiento: 10 ... 30 V CC, temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F)

Este texto es el resultado de una traducción automática.

Modelo

  • Datos generales
  • Rango de detección: 2 ... 800 mm
  • Rango mínimo de detección: 20 ... 40 mm
  • Rango de ajuste: 40 ... 800 mm
  • Objeto de referencia: Blanco estándar, 100 mm x 100 mm
  • Fuente de luz: LED
  • Tipo de luz: roja, luz alterna
  • Etiquetado del grupo de riesgo de LED: grupo libre
  • Diámetro del punto de luz: aprox. 55 mm a una distancia de 800 mm.
  • Ángulo de apertura: 3,7°
  • Límite de luz ambiental: EN 60947-5-2
  • Indicadores clave de rendimiento para la seguridad funcional
  • MTTFd: 724 a
  • Vida útil (TM): 20 a
  • Cobertura diagnóstica (CD): 0%
  • Pantallas/Controles
  • Indicador de funcionamiento: LED verde: | Encendido fijo - Encendido | Parpadeando (4 Hz) - Cortocircuito | Parpadeando con breve interrupción (1 Hz) - Modo IO-Link
  • Indicador de funcionamiento: LED amarillo: | encendido fijo - objeto detectado | apagado fijo - objeto no detectado
  • Controles: Interruptor de luz/oscuridad
  • Controles: Ajuste de sensibilidad
  • Datos eléctricos
  • Tensión de funcionamiento: 10 ... 30 V CC
  • Ondulación: máx. 10%
  • Corriente en reposo:< 25 mA con una tensión de alimentación de 24 V.
  • Clase de protección III
  • Interfaz
  • Tipo de interfaz: IO-Link (a través de C = Pin 4)
  • Velocidad de transferencia: COM2 (38,4 kbit/s)
  • Versión de IO-Link: 1.1
  • Tiempo mínimo de ciclo: 2,3 ms
  • Ancho de datos del proceso: Entrada de datos del proceso: 1 bit | Salida de datos del proceso: 2 bits
  • Compatibilidad con el modo SIO: sí
  • ID del dispositivo: 0x110103 (1114371)
  • Tipo de puerto maestro compatible: A
  • Salida
  • Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración predeterminada es: | C/Q - Pin 4: NPN normalmente abierto / conmutación por luz, PNP normalmente cerrado / conmutación por oscuridad, IO-Link
  • Salida de señal: 1 salida push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, protección contra sobretensiones.
  • Tensión de conmutación: máx. 30 V CC
  • Corriente de conmutación: máx. 100 mA, carga resistiva
  • Categoría de uso: DC-12 y DC-13
  • Caída de tensión: ≤ 1,5 V CC
  • Frecuencia de conmutación: 1000 Hz
  • Tiempo de respuesta: 0,5 ms
  • conformidad
  • Interfaz de comunicación: IEC 61131-9
  • Norma del producto: EN 60947-5-2
  • Aprobaciones y certificados
  • Aprobación UL: E87056, listado cULus, fuente de alimentación "Clase 2", clasificación de tipo 1
  • Condiciones ambientales
  • Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F)
  • Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
  • Datos mecánicos
  • Ancho de la carcasa: 15 mm
  • Altura de la caja: 43,9 mm
  • Profundidad de la caja: 26,7 mm
  • Grado de protección: IP67 / IP69 / IP69K
  • Conexión: Conector del dispositivo M8 x 1, 3 pines
  • Material
  • Carcasa: PC (policarbonato)
  • Emisión de luz: PMMA
  • Peso: aprox. 12 g
