Name: Pepperl+Fuchs KFD0-CS-Ex1.51P 294980 Controlador de salida 1 UD(S).
Brand: Pepperl+Fuchs
SKU: 2627532
Availability: BackOrder

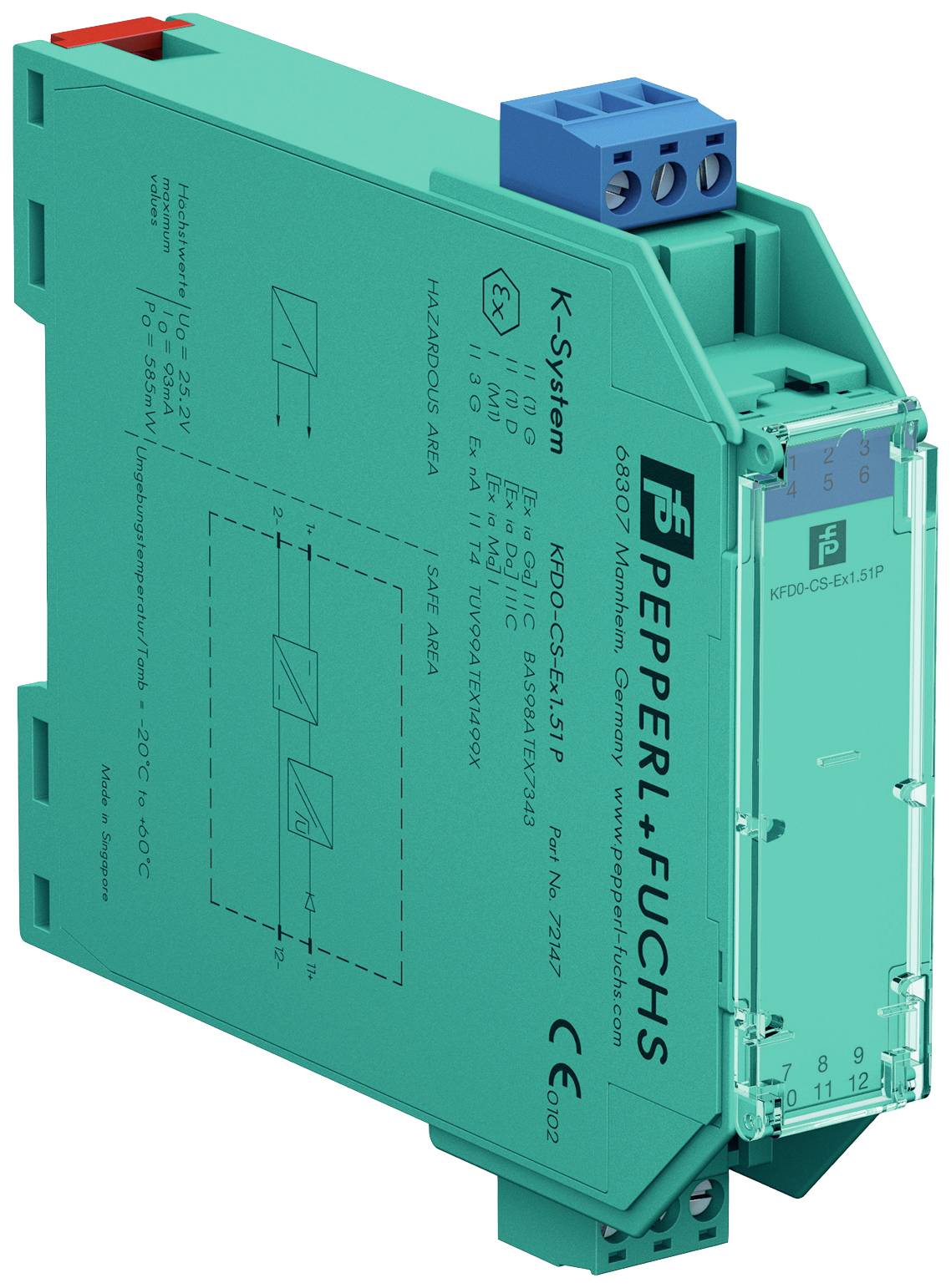

Pepperl+Fuchs KFD0-CS-Ex1.51P 294980 Controlador de salida 1 UD(S).-0

Similar a la imagen

Tipo de producto

Controlador de salida

Señal de entrada máx. (corriente)

40 mA

Señal de entrada máx. (tensión)

35 V

tipo

KFD0-CS-Ex1.51P

Dimen.

(Lon. x Anch. x Alt.) 115 x 20 x 107 mm

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Lun. 14/12

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (281,51 € / Unidad)

281,51 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

tipo: KFD0-CS-Ex1.51P

Tipo de producto: Controlador de salida

Señal de entrada máx. (corriente): 40 mA

Señal de entrada máx. (tensión): 35 V

Dimen.: (Lon. x Anch. x Alt.) 115 x 20 x 107 mm

conexión: Terminal roscado

Señal de salida (corriente): ≤ 40 mA

Señal de entrada (tensión): 4 ... 35 V DC

Señal de entrada (corriente): 0 ... 40 mA

Contenido: 1 UD(S).

Anchura: 20 mm

Altura: 107 mm

longitud: 115 mm

Máx. Temperatura ambiente: 70 °C

min Temperatura ambiente.: -20 °C

Tensión de alimentación (núm.): 35 V/DC

Tensión de alimentación U(B): schleifengespeist. 4 ... 35 V DC

Color del fabricante: Multicolor

Función de carga inalámbrica: No

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2627532 Pepperl+Fuchs KFD0-CS-Ex1.51P 294980 Controlador de salida 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2627532 Pepperl+Fuchs KFD0-CS-Ex1.51P 294980 Controlador de salida 1 UD(S).

Descripción

No hay más información.

Este texto es el resultado de una traducción automática.

Modelo

Datos generales
Tipo de señal: Entrada analógica/Salida analógica
Indicadores clave de rendimiento para la seguridad funcional
Nivel de integridad de seguridad (SIL): SIL 2
Idoneidad sistemática (SC): SC 3
Alimentación
Tensión nominal: alimentación por bucle
Circuito de control
Conexión: Terminales 12-, 11+
Voltaje: 4 ... 35 V CC
Corriente: 0 ... 40 mA
Pérdida de potencia: a 40 mA y Uen <22V: 700mW por canal | a 40 mA y Uen >22 V: 1,2 W por canal
Circuito de campo
Conexión: Terminales 1+, 2-
Voltaje: para 4 V< Uen <24 V: ≥ Uen - (0,37 x corriente en mA) - 1,0 | para Uen >24 V: ≥ 21 V - (0,36 x corriente en mA)
Corriente de cortocircuito: en Uen >24 V: ≤ 65 mA
Corriente de transmisión: ≤ 40 mA
Características de transmisión
Precisión 1 %
desviación
Después de la calibración: ≤ ± 200 µA; incluyendo calibración, linealidad, histéresis y fluctuaciones de carga en el lado del campo hasta una carga de 1 kΩ y una corriente ≤ 20 mA a 20 °C (68 °F).
Influencia de la temperatura ambiente: ≤ ± 2 µA/K a Uen ≤20V; ≤ ± 5 µA/K en Uen >20 V
Tiempo de subida: ≤ 5 ms para un escalón de 4 ... 20 mA y Uen <24 V
Aislamiento galvánico
Circuito de campo/circuito de control: aislamiento galvánico seguro según IEC/EN 60079-11, tensión pico 375 V
Pantalla/Ajustes
Etiquetado: Espacio para etiquetar en la parte frontal.
Cumplimiento de las directrices
Compatibilidad electromagnética
Directiva 2014/30/UE: EN 61326-1:2013 (Áreas industriales)
conformidad
Compatibilidad electromagnética: NE 21:2012 | EN 61326-3-2:2008
Clase de protección: IEC 60529:2001
Protección contra descargas eléctricas: UL 61010-1:2012
Condiciones ambientales
Temperatura ambiente: -20 ... 70 °C (-4 ... 158 °F)
Datos mecánicos
Tipo de seguridad: IP20
Conexión: Terminales de tornillo
Peso: aprox. 100 g
Dimensiones: 20 x 107 x 115 mm (ancho x alto x profundidad), tipo de carcasa B1
Montaje: sobre carril DIN de 35 mm según EN 60715:2001
Datos para su uso en atmósferas potencialmente explosivas.
Certificado de examen de tipo UE: BAS 98 ATEX 7343 X
Etiquetado: ATEX II (1)G [Ex ia Ga] IIC, II (1)D [Ex ia Da] IIIC, I (M1) [Ex ia Ma] I (-20 °C ≤ Tamb ≤ 60 °C)
Voltaje: 25,2 V
Corriente: 93 mA
Potencia 585 mW
Ligero
Circuito de control
Seguridad. Tensión máxima: 250 V efectivo (¡Peligro! La tensión nominal puede ser inferior.
Circuito de campo
Seguridad. Tensión máxima: 250 V efectivo (¡Peligro! La tensión nominal puede ser inferior.
Certificado: FIDI 22 ATEX 0001X
Marcado: ATEX II 3G Ex ec IIC T4 Gc [Dispositivo en la zona 2]
Aislamiento galvánico
Circuito de campo/circuito de control: aislamiento galvánico seguro según IEC/EN 60079-11, tensión pico 375 V
Cumplimiento de las directrices
Directiva 2014/34/UE: EN IEC 60079-0:2018, EN 60079-11:2012, EN IEC 60079-7:2015+A1:2018
Aprobaciones internacionales
Certificación FM
Plano de control: 116-0437
Certificación UL
Plano de control: 116-0438 (cULus)
Aprobación IECEx
Certificado IECEx: IECEx BAS 05.0004X | IECEx CML 19.0040X
Marcado IECEx: [Ex ia Ga] IIC , [Ex ia Da] IIIC , [Ex ia Ma] I | Ex ec IIC T4 Gc
