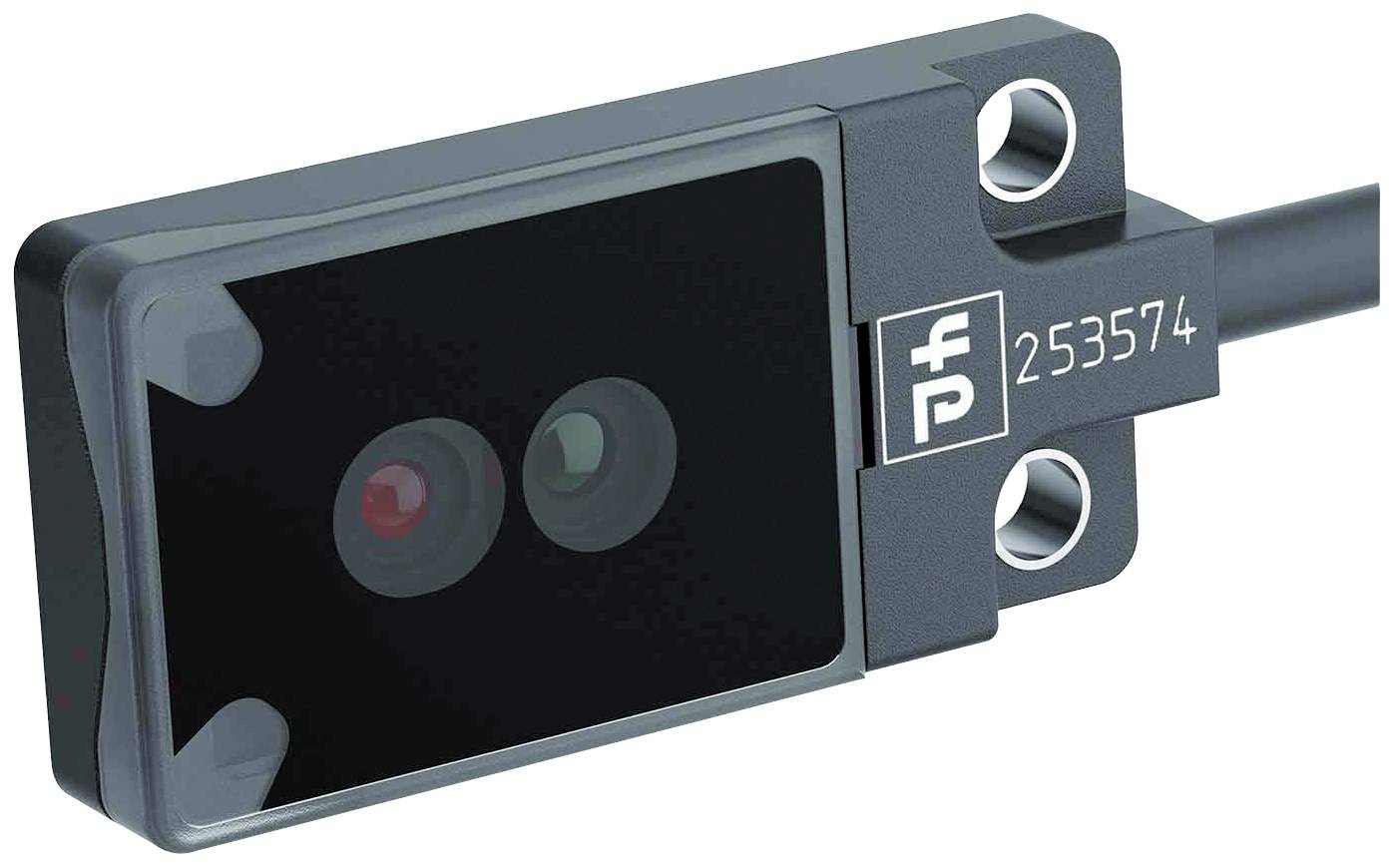

Similar a la imagen
Pepperl+Fuchs Barrera fotoeléctrica unidireccional OBE500-R2F-SE0 253559 Conmutación con oscuridad 1 UD(S).
Tipo de producto
Barrera fotoeléctrica unidireccional
características
Conmutación con oscuridad
Tensión de servicio máx.
30 V/DC
conexión
Cable
tipo
OBE500-R2F-SE0
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (159,66 € / Unidad)
159,66 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Tipo de producto
Barrera fotoeléctrica unidireccional
- tipo
OBE500-R2F-SE0
- características
Conmutación con oscuridad
- Tensión de servicio mín.
10 V/DC
- Tensión de servicio máx.
30 V/DC
- Tensión de funcionamiento
10 - 30 V/DC
- Tiempo de reacción
500 µs
- tipo de contacto
1 contacto NA
- salidas
NPN
- Frecuencia de conmutación
1 kHz
- conexión
Cable
- La longitud del cable
2 m
- Tipo de transmisor
LED rojo
- Longitud de onda
630 nm
700 mm
- características especiales
Indicación LED
- min temperatura.
-20 °C
- Máx. Temperatura
60 °C
- Anchura
12 mm
- Altura
25.5 mm
- Profundidad
4.1 mm
- Dimen.
(Anch. x Alt. x Prof.) 12 x 25.5 x 4.1 mm
- Contenido
1 UD(S).
- Objeto más pequeño detectable (diámetro)
1.5 mm
- Función de carga inalámbrica
No
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2629118 Pepperl+Fuchs Barrera fotoeléctrica unidireccional OBE500-R2F-SE0 253559 Conmutación con oscuridad 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2629118 Pepperl+Fuchs Barrera fotoeléctrica unidireccional OBE500-R2F-SE0 253559 Conmutación con oscuridad 1 UD(S).
Descripción
Rango de funcionamiento: 0 ... 500 mm, Fuente de luz: LED, Tipo de luz: roja, luz alterna, 630 nm, Salida de señal: 1 salida NPN, a prueba de cortocircuitos, protección contra polaridad inversa, colector abierto, Tipo de circuito: normalmente abierto / conmutación en oscuridad, Conexión: cable fijo de 2 m, Tensión de funcionamiento: 10 ... 30 V CC, Temperatura ambiente: -20 ... 60 °C (-4 ... 140 °F)
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Componentes individuales
- Transmisor: OBE500-R2F-S
- Receptor: OBE500-R2F-E0
- Datos generales
- Rango de funcionamiento: 0 ... 500 mm |
- Rango límite: 700 mm |
- Fuente de luz: LED
- Tipo de luz: roja, luz alterna, 630 nm
- Etiquetado del grupo de riesgo de LED: grupo libre
- Desviación angular: aprox. 2°
- Tamaño del objeto: normalmente a partir de 1,5 mm
- Diámetro del punto de luz: aprox. 90 mm a una distancia de 500 mm.
- Ángulo de apertura: aprox. 5°
- Emisión de luz: frontal
- Límite de luz ambiental: EN 60947-5-2: 25000 lux
- Indicadores clave de rendimiento para la seguridad funcional
- MTTFd: 806 a
- Vida útil (TM): 20 a
- Cobertura diagnóstica (CD): 0%
- Pantallas/Controles
- Indicador de funcionamiento: LED verde, encendido fijo (Encendido), Cortocircuito: LED verde parpadeando (aprox. 4 Hz)
- Indicador de funcionamiento: Receptor: LED amarillo, se ilumina cuando el haz de luz no está obstruido, parpadea cuando la reserva de funcionamiento es insuficiente; se apaga cuando el haz se interrumpe.
- Datos eléctricos
- Tensión de funcionamiento: 10 ... 30 V CC
- Corriente en reposo:< 10 mA
- Clase de protección III
- Entrada
- Entrada de prueba: Prueba de la función de conmutación a 0 V
- Salida
- Tipo de circuito: Normalmente abierto / conmutación en oscuridad
- Salida de señal: 1 salida NPN, a prueba de cortocircuitos, con protección contra polaridad inversa, colector abierto.
- Tensión de conmutación: máx. 30 V CC
- Corriente de conmutación: máx. 50 mA, carga resistiva
- Caída de tensión: ≤ 1,5 V CC
- Frecuencia de conmutación: aprox. 1 kHz
- Tiempo de respuesta: 500 µs
- conformidad
- Norma del producto: EN 60947-5-2
- Aprobaciones y certificados
- Aprobación UL: E87056, reconocido por cULus, fuente de alimentación de clase 2
- Homologación CCC: Los productos con una tensión máxima de funcionamiento ≤36 V no están sujetos a homologación y, por lo tanto, no llevan la marca CCC.
- Condiciones ambientales
- Temperatura ambiente: -20 ... 60 °C (-4 ... 140 °F)
- Temperatura de almacenamiento: -20 ... 70 °C (-4 ... 158 °F)
- Datos mecánicos
- Ancho de la carcasa: 12 mm
- Altura de la caja: 25,5 mm
- Profundidad de la caja: 4,1 mm
- Tipo de seguridad: IP67
- Conexión: Cable fijo de 2 m
- Material
- Carcasa: PC (policarbonato) y acero inoxidable
- Emisión de luz: PMMA
- Cable: PUR
- Peso: aprox. 20 g por sensor
- Par de apriete Tornillos de fijación: 0,25 Nm
- Longitud del cable: 2 m
