Pepperl+Fuchs Barrera fotoeléctrica unidireccional M100/MV100-RT/76b/98/102 223944 Conmutación con claridad 1 UD(S).

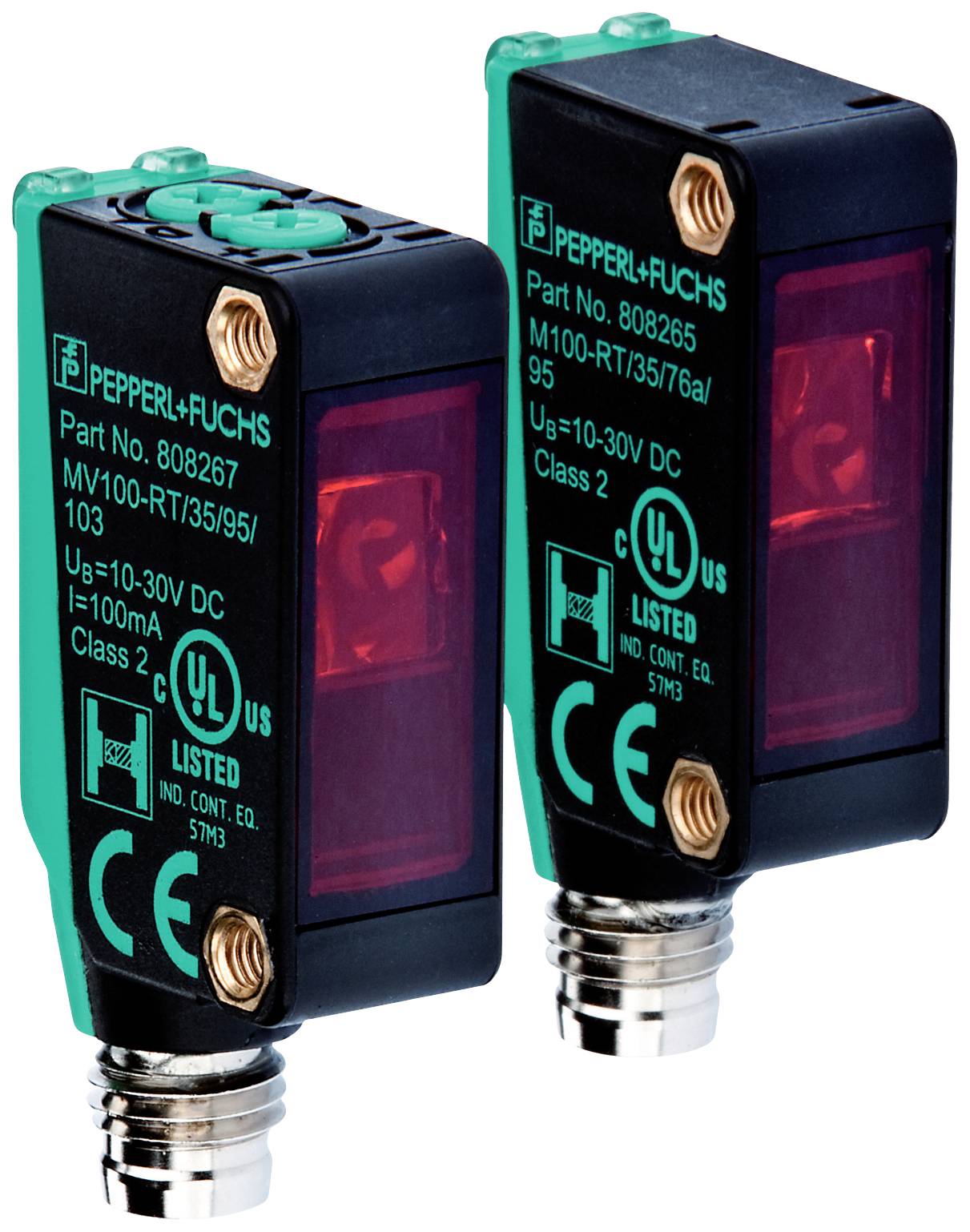

Pepperl+Fuchs Barrera fotoeléctrica unidireccional M100/MV100-RT/76b/98/102 223944 Conmutación con claridad 1 UD(S).-0
Similar a la imagen
Tipo de producto
Barrera fotoeléctrica unidireccional
características
Conmutación con claridad
Tensión de servicio máx.
30 V/DC
conexión
M8
tipo
M100/MV100-RT/76b/98/102
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Mié. 11/11
Vendido y enviado por  Conrad Electronic
Número
Total (149,99 € / Unidad)
149,99 €
Entrega intracomunitaria exenta de IVA IVA incl.
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de producto

Barrera fotoeléctrica unidireccional

tipo

M100/MV100-RT/76b/98/102

características

Conmutación con claridad

Tensión de servicio mín.

10 V/DC

Tensión de servicio máx.

30 V/DC

Tensión de funcionamiento

10 - 30 V/DC

Tiempo de reacción

0.5 ms

salidas

NPN

Frecuencia de conmutación

1000 Hz

conexión

M8

Material de la carcasa

PC

Tipo de transmisor

LED rojo

Salida de luz

Axial

15 m

min temperatura.

-30 °C

Máx. Temperatura

60 °C

Anchura

11 mm

Altura

31 mm

Profundidad

20 mm

Dimen.

(Anch. x Alt. x Prof.) 11 x 31 x 20 mm

Contenido

1 UD(S).

Función de carga inalámbrica

No

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2629010 Pepperl+Fuchs Barrera fotoeléctrica unidireccional M100/MV100-RT/76b/98/102 223944 Conmutación con claridad 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2629010 Pepperl+Fuchs Barrera fotoeléctrica unidireccional M100/MV100-RT/76b/98/102 223944 Conmutación con claridad 1 UD(S).

Descripción

Rango de funcionamiento: 0 ... 10 m, Transmisor de luz: LED, Tipo de luz: roja, luz alterna, Salida de señal: 1 salida NPN, a prueba de cortocircuitos, protección contra polaridad inversa, colector abierto, Tipo de circuito: El tipo de circuito del sensor es conmutable. El estado de entrega es: interruptor de luz, conexión: conector de dispositivo M8 x 1, 3 pines, tensión de funcionamiento: 10 ... 30 V CC, temperatura ambiente: -30 ... 60 °C (-22 ... 140 °F)

Este texto es el resultado de una traducción automática.

Modelo

  • Componentes individuales
  • Transmisor: M100-RT/76b/98
  • Receptor: MV100-RT/98/102
  • Datos generales
  • Rango de funcionamiento: 0 ... 10 m
  • Alcance límite: 15 m
  • Fuente de luz: LED
  • Tipo de luz: roja, luz alterna
  • Diámetro del punto de luz: aprox. 1 m a una distancia de 15 m.
  • Ángulo de apertura: aprox. 2°
  • Emisión de luz: frontal
  • Límite de luz ambiental: EN 60947-5-2
  • Indicadores clave de rendimiento para la seguridad funcional
  • MTTFd: 860 a
  • Vida útil (TM): 20 a
  • Cobertura diagnóstica (CD): 0%
  • Pantallas/Controles
  • Indicador de funcionamiento: LED verde: Encendido
  • Indicador de funcionamiento: Receptor: LED amarillo, se ilumina cuando el haz de luz no está obstruido, parpadea cuando la reserva de funcionamiento es insuficiente; se apaga cuando el haz se interrumpe.
  • Controles: Ajuste de sensibilidad
  • Controles: Interruptor de luz/oscuridad
  • Datos eléctricos
  • Tensión de funcionamiento: 10 ... 30 V CC
  • Ondulación: máx. 10%
  • Corriente en reposo: Transmisor: ≤ 15 mA | Receptor: ≤ 8 mA
  • Entrada
  • Entrada de prueba: El transmisor se apaga a 0 V.
  • Salida
  • Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración predeterminada es: interruptor de luz
  • Salida de señal: 1 salida NPN, a prueba de cortocircuitos, con protección contra polaridad inversa, colector abierto.
  • Tensión de conmutación: máx. 30 V CC
  • Corriente de conmutación: máx. 100 mA, carga resistiva
  • Caída de tensión: ≤ 1,5 V CC
  • Frecuencia de conmutación: 1000 Hz
  • Tiempo de respuesta: 0,5 ms
  • conformidad
  • Norma del producto: EN 60947-5-2
  • Aprobaciones y certificados
  • Cumplimiento EAC: TR CU 020/2011
  • Aprobación UL: Fuente de alimentación con certificación cULus, clase 2 o fuente de alimentación con certificación UL con salida de voltaje limitada y fusible (posiblemente integrado) (máx. 3,3 A según UL248), carcasa tipo 1.
  • Homologación CCC: Los productos con una tensión máxima de funcionamiento ≤36 V no están sujetos a homologación y, por lo tanto, no llevan la marca CCC.
  • Condiciones ambientales
  • Temperatura ambiente: -30 ... 60 °C (-22 ... 140 °F)
  • Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
  • Datos mecánicos
  • Ancho de la carcasa: 11 mm
  • Altura de la caja: 31 mm
  • Profundidad de la caja: 20 mm
  • Tipo de seguridad: IP67
  • Conexión: Conector del dispositivo M8 x 1/3 polos
  • Material
  • Carcasa: PC (policarbonato)
  • Emisión de luz: PMMA
  • Peso: aprox. 20 g (transmisor y receptor)
  • Par de apriete para tornillos de fijación: 0,6 Nm
