Pepperl+Fuchs Barrera fotoeléctrica de reflexión OBR7500-R100-E5F-IO 267075-100491 Retrorreflectante 1 UD(S).

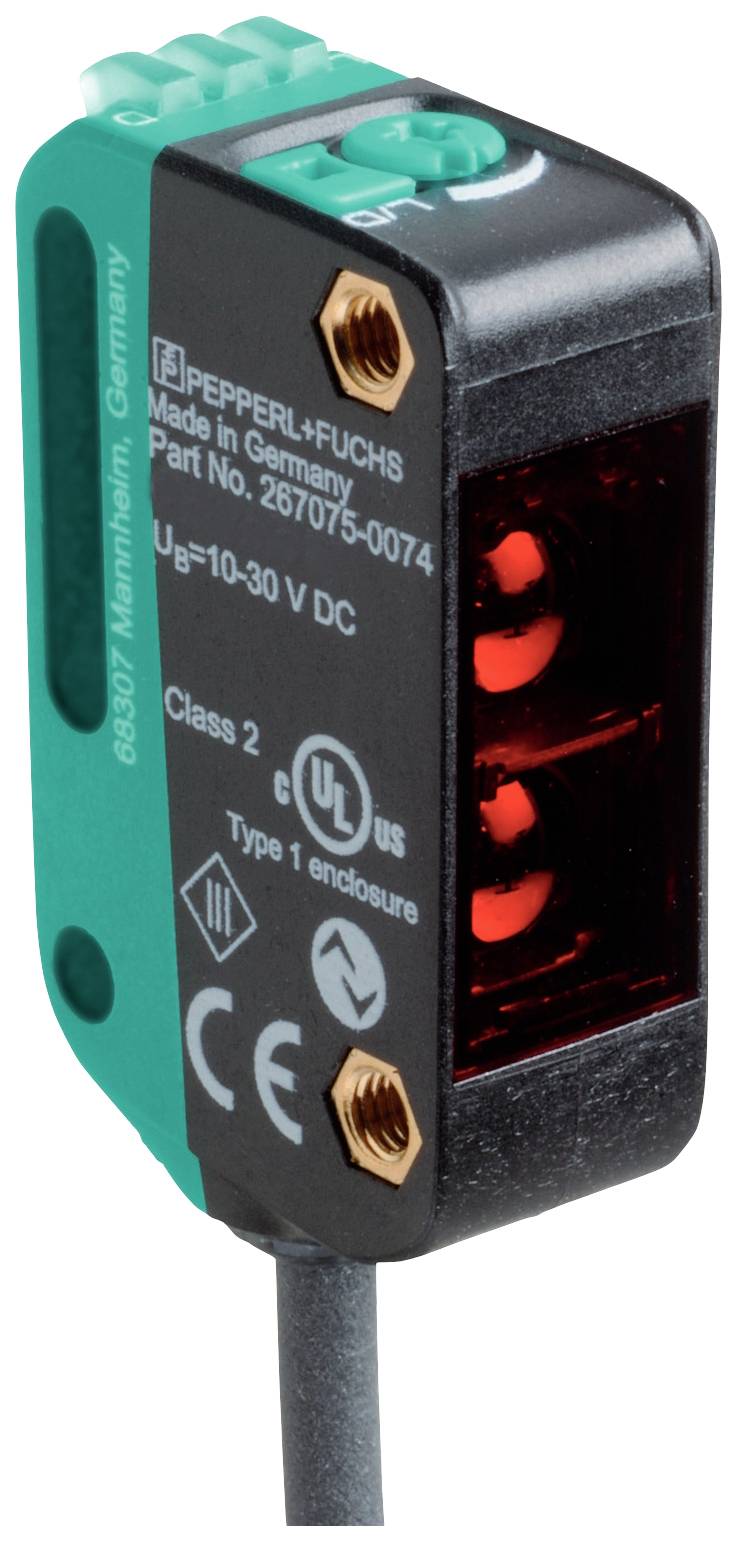

Pepperl+Fuchs Barrera fotoeléctrica de reflexión OBR7500-R100-E5F-IO 267075-100491 Retrorreflectante 1 UD(S).-0
Similar a la imagen
Tipo de embalaje
Piece
Tipo de producto
Barrera fotoeléctrica de reflexión
características
Retrorreflectante
Tensión de servicio máx.
30 V/DC
conexión
Cable
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Lun. 14/12
Vendido y enviado por  Conrad Electronic
Número
Total (96,63 € / Unidad)
96,63 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de embalaje

Piece

Tipo de producto

Barrera fotoeléctrica de reflexión

tipo

OBR7500-R100-E5F-IO

características

Retrorreflectante

Tensión de servicio mín.

10 V/DC

Tensión de servicio máx.

30 V/DC

Tensión de funcionamiento

10 - 30 V/DC

Tiempo de reacción

0.5 ms

tipo de contacto

1 PNP

salidas

PNP, contacto NC

PNP, contacto NA

Frecuencia de conmutación

1000 Hz

conexión

Cable

La longitud del cable

2 m

Material de la carcasa

Policarbonato

Tipo de transmisor

LED rojo

10 m

características especiales

Indicación LED

min temperatura.

-40 °C

Máx. Temperatura

60 °C

Anchura

11 mm

Altura

37.1 mm

Profundidad

21.5 mm

Dimen.

(Anch. x Alt. x Prof.) 11 x 37.1 x 21.5 mm

Contenido

1 UD(S).

Función de carga inalámbrica

No

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2627734 Pepperl+Fuchs Barrera fotoeléctrica de reflexión OBR7500-R100-E5F-IO 267075-100491 Retrorreflectante 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2627734 Pepperl+Fuchs Barrera fotoeléctrica de reflexión OBR7500-R100-E5F-IO 267075-100491 Retrorreflectante 1 UD(S).

Descripción

Rango de funcionamiento: 0 ... 7,5 m, Transmisor de luz: LED, Tipo de luz: roja, luz alterna, Salida de señal: 1 PNP, a prueba de cortocircuitos, protegido contra polaridad inversa, Tipo de interfaz: IO-Link (a través de C/Q = Pin 4), Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración de entrega es: C/Q - BK: contacto PNP normalmente abierto / conmutación en oscuridad, salida de alarma IO-Link - WH: contacto PNP normalmente cerrado, conexión: cable fijo de 2 m, tensión de funcionamiento: 10 ... 30 V CC, temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F), cable instalado permanentemente -25 ... 60 °C (-13 ... 140 °F), cable flexible no apto para cadenas portacables

Este texto es el resultado de una traducción automática.

Modelo

  • Datos generales
  • Rango de funcionamiento: 0 ... 7,5 m
  • Distancia del reflector: 0,03 ... 7,5 m
  • Alcance límite: 10 m
  • Objeto de referencia: Reflector H85-2
  • Fuente de luz: LED
  • Tipo de luz: roja, luz alterna
  • Etiquetado del grupo de riesgo de LED: grupo libre
  • Filtro polarizador: sí
  • Diámetro del punto de luz: aprox. 65 mm a una distancia de 1 m.
  • Ángulo de apertura: 3,7°
  • Límite de luz ambiental: EN 60947-5-2
  • Indicadores clave de rendimiento para la seguridad funcional
  • MTTFd: 724 a
  • Vida útil (TM): 20 a
  • Cobertura diagnóstica (CD): 0%
  • Pantallas/Controles
  • Indicador de funcionamiento: LED verde: | Encendido fijo - Encendido | Parpadeando (4 Hz) - Cortocircuito | Parpadeando con breve interrupción (1 Hz) - Modo IO-Link
  • Indicador de funcionamiento: LED amarillo: | encendido fijo - trayectoria de luz despejada | apagado fijo - objeto detectado | parpadeando (4 Hz) - reserva de funcionamiento no alcanzada
  • Controles: Interruptor de luz/oscuridad
  • Controles: Ajuste de sensibilidad
  • Visualización de parámetros: Comunicación IO-Link: el LED verde se apaga brevemente (1 Hz).
  • Datos eléctricos
  • Tensión de funcionamiento: 10 ... 30 V CC
  • Ondulación: máx. 10%
  • Corriente en reposo:< 25 mA con una tensión de alimentación de 24 V.
  • Clase de protección III
  • Interfaz
  • Tipo de interfaz: IO-Link (a través de C/Q = Pin 4)
  • Versión de IO-Link: 1.1
  • ID del dispositivo: 0x110212 (1114642)
  • Velocidad de transferencia: COM2 (38,4 kbit/s)
  • Tiempo mínimo de ciclo: 2,3 ms
  • Ancho de datos del proceso: Entrada de datos del proceso: 2 bits | Salida de datos del proceso: 2 bits
  • Compatibilidad con el modo SIO: sí
  • Tipo de puerto maestro compatible: A
  • Salida
  • Salida previa al fallo: 1 PNP, inactiva cuando la reserva funcional se agota después de aprox. 5 s. | Inactiva inmediatamente si se producen 4 interrupciones del haz dentro del tiempo de destello.
  • Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración predeterminada es: | C/Q - BK: Contacto PNP normalmente abierto / conmutación oscura, IO-Link | Salida de alarma - WH: Contacto PNP normalmente cerrado
  • Salida de señal: 1 PNP, a prueba de cortocircuitos, protección contra polaridad inversa.
  • Tensión de conmutación: máx. 30 V CC
  • Corriente de conmutación: máx. 100 mA, carga resistiva
  • Categoría de uso: DC-12 y DC-13
  • Caída de tensión: ≤ 1,5 V CC
  • Frecuencia de conmutación: 1000 Hz
  • Tiempo de respuesta: 0,5 ms
  • conformidad
  • Interfaz de comunicación: IEC 61131-9
  • Norma del producto: EN 60947-5-2
  • Aprobaciones y certificados
  • Cumplimiento EAC: TR CU 020/2011
  • Aprobación UL: E87056, listado cULus, fuente de alimentación "Clase 2", clasificación de tipo 1
  • Condiciones ambientales
  • Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F), cable instalado permanentemente | -25 ... 60 °C (-13 ... 140 °F), cable flexible, no apto para cadenas portacables
  • Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
  • Datos mecánicos
  • Ancho de la carcasa: 11 mm
  • Altura de la caja: 37,1 mm
  • Profundidad de la caja: 21,5 mm
  • Grado de protección: IP67 / IP69 / IP69K
  • Conexión: cable fijo de 2 m
  • Material
  • Carcasa: PC (policarbonato)
  • Emisión de luz: PMMA
  • Peso: aprox. 36 g
  • Longitud del cable: 2 m
