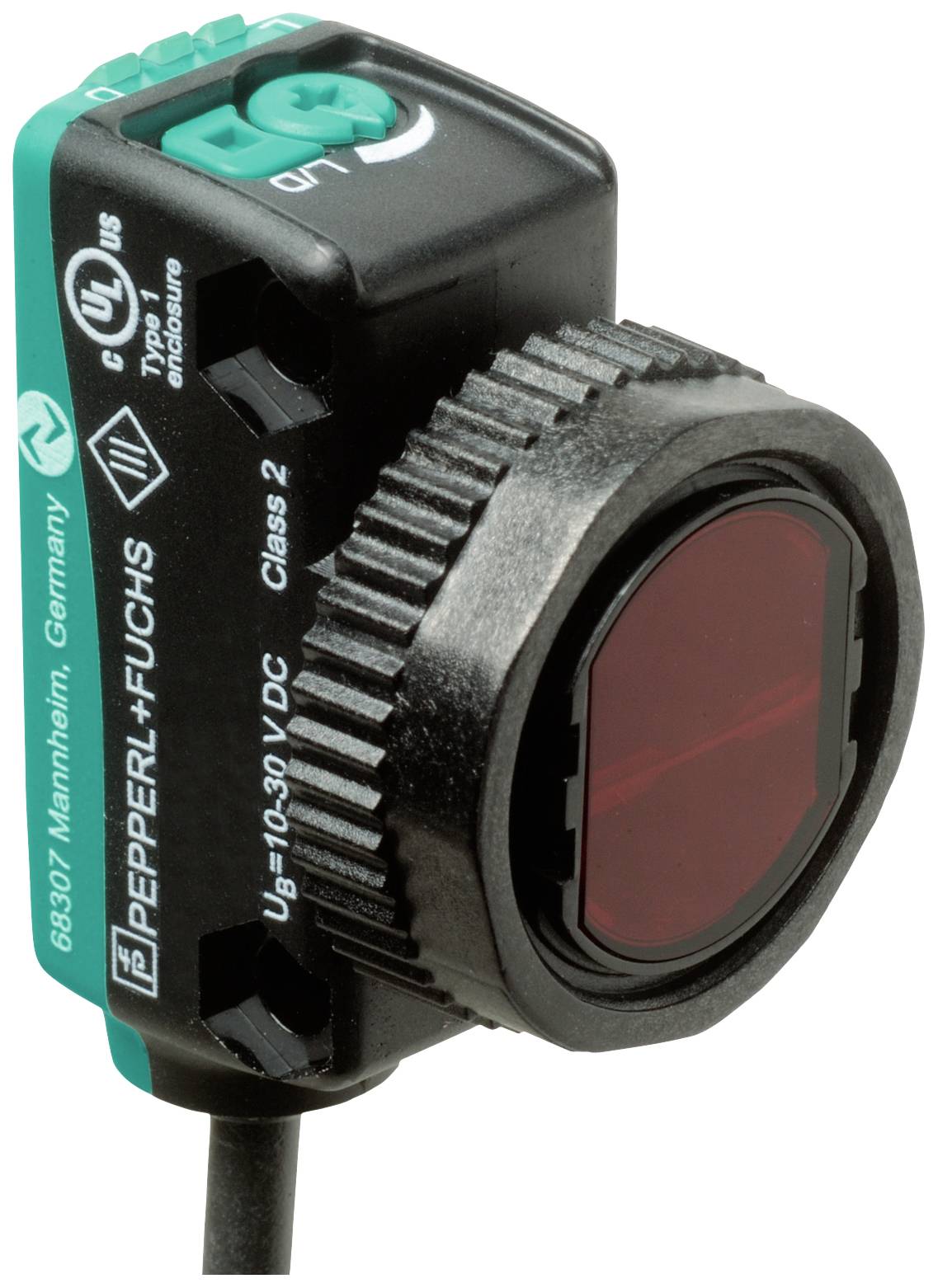

Similar a la imagen
Pepperl+Fuchs Barrera fotoeléctrica de reflexión OBR6000-R103-2EP-IO-0,3M-V31 267075-100276 Retrorreflectante 1 UD(S).
Tipo de producto
Barrera fotoeléctrica de reflexión
características
Retrorreflectante
Tensión de servicio máx.
30 V/DC
conexión
M8, 4 polos
tipo
OBR6000-R103-2EP-IO-0,3M-V31
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (105,03 € / Unidad)
105,03 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Tipo de producto
Barrera fotoeléctrica de reflexión
- tipo
OBR6000-R103-2EP-IO-0,3M-V31
- características
Retrorreflectante
- Tensión de servicio mín.
10 V/DC
- Tensión de servicio máx.
30 V/DC
- Tensión de funcionamiento
10 - 30 V/DC
- Tiempo de reacción
0.5 ms
- salidas
NPN, contacto NC
NPN, contacto NA
PNP, contacto NC
PNP, contacto NA
- Frecuencia de conmutación
1000 Hz
- conexión
M8, 4 polos
- La longitud del cable
0.3 m
- Material de la carcasa
Policarbonato
- Tipo de transmisor
LED rojo
8 m
- características especiales
Indicación LED
- min temperatura.
-40 °C
- Máx. Temperatura
60 °C
- Anchura
15 mm
- Altura
36.5 mm
- Profundidad
26.7 mm
- Dimen.
(Anch. x Alt. x Prof.) 15 x 36.5 x 26.7 mm
- Contenido
1 UD(S).
- Función de carga inalámbrica
No
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2628758 Pepperl+Fuchs Barrera fotoeléctrica de reflexión OBR6000-R103-2EP-IO-0,3M-V31 267075-100276 Retrorreflectante 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2628758 Pepperl+Fuchs Barrera fotoeléctrica de reflexión OBR6000-R103-2EP-IO-0,3M-V31 267075-100276 Retrorreflectante 1 UD(S).
Descripción
Rango de funcionamiento: 0 ... 6 m, Transmisor de luz: LED, Tipo de luz: roja, luz alterna, Salida de señal: 2 salidas push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, a prueba de sobretensiones, Tipo de interfaz: IO-Link (a través de C/Q = Pin 4), Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración de entrega es: C/Q - Pin 4: NPN normalmente abierto (NA) / conmutación en oscuridad, PNP normalmente cerrado (NC) / conmutación en luz, IO-Link /Q - Pin 2: NPN normalmente abierto (NC) / conmutación en luz, PNP normalmente abierto (NA) / conmutación en oscuridad, Conexión: Cable fijo de 300 mm con conector M8 x 1 de 4 pines, Tensión de funcionamiento: 10 ... 30 V CC, Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F), Cable instalado permanentemente: -25 ... 60 °C (-13 ... 140 °F), Cable flexible: no apto para cadenas portacables
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Rango de funcionamiento: 0 ... 6 m
- Distancia del reflector: 0,03 ... 6 m
- Alcance límite: 8 m
- Objeto de referencia: Reflector H85-2
- Fuente de luz: LED
- Tipo de luz: roja, luz alterna
- Etiquetado del grupo de riesgo de LED: grupo libre
- Filtro polarizador: sí
- Diámetro del punto de luz: aprox. 65 mm a una distancia de 1 m.
- Ángulo de apertura: 3,7°
- Límite de luz ambiental: EN 60947-5-2
- Indicadores clave de rendimiento para la seguridad funcional
- MTTFd: 724 a
- Vida útil (TM): 20 a
- Cobertura diagnóstica (CD): 0%
- Pantallas/Controles
- Indicador de funcionamiento: LED verde: | Encendido fijo - Encendido | Parpadeando (4 Hz) - Cortocircuito | Parpadeando con breve interrupción (1 Hz) - Modo IO-Link
- Indicador de funcionamiento: LED amarillo: | encendido fijo - trayectoria de luz despejada | apagado fijo - objeto detectado | parpadeando (4 Hz) - reserva de funcionamiento no alcanzada
- Controles: Interruptor de luz/oscuridad
- Controles: Ajuste de sensibilidad
- Visualización de parámetros: Comunicación IO-Link: el LED verde se apaga brevemente (1 Hz).
- Datos eléctricos
- Tensión de funcionamiento: 10 ... 30 V CC
- Ondulación: máx. 10%
- Corriente en reposo:< 25 mA con una tensión de alimentación de 24 V.
- Clase de protección III
- Interfaz
- Tipo de interfaz: IO-Link (a través de C/Q = Pin 4)
- Velocidad de transferencia: COM2 (38,4 kbit/s)
- Versión de IO-Link: 1.1
- Tiempo mínimo de ciclo: 2,3 ms
- Ancho de datos del proceso: Entrada de datos del proceso: 2 bits | Salida de datos del proceso: 2 bits
- Compatibilidad con el modo SIO: sí
- ID del dispositivo: 0x110204 (1114628)
- Tipo de puerto maestro compatible: A
- Salida
- Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración predeterminada es: | C/Q - Pin 4: NPN normalmente abierto / conmutación en oscuridad, PNP normalmente cerrado / conmutación en luz, IO-Link | /Q - Pin 2: NPN normalmente abierto / conmutación en luz, PNP normalmente abierto / conmutación en oscuridad
- Salida de señal: 2 salidas push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, protección contra sobretensiones.
- Tensión de conmutación: máx. 30 V CC
- Corriente de conmutación: máx. 100 mA, carga resistiva
- Categoría de uso: DC-12 y DC-13
- Caída de tensión: ≤ 1,5 V CC
- Frecuencia de conmutación: 1000 Hz
- Tiempo de respuesta: 0,5 ms
- conformidad
- Interfaz de comunicación: IEC 61131-9
- Norma del producto: EN 60947-5-2
- Aprobaciones y certificados
- Aprobación UL: E87056, listado cULus, fuente de alimentación "Clase 2", clasificación de tipo 1
- Condiciones ambientales
- Temperatura ambiente: -40 ... 60 °C (-40 ... 140 °F), cable instalado permanentemente | -25 ... 60 °C (-13 ... 140 °F), cable flexible, no apto para cadenas portacables
- Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
- Datos mecánicos
- Ancho de la carcasa: 15 mm
- Altura de la caja: 36,5 mm
- Profundidad de la caja: 26,7 mm
- Grado de protección: IP67 / IP69 / IP69K
- Conexión: Cable fijo de 300 mm con conector M8 x 1 de 4 pines.
- Material
- Carcasa: PC (policarbonato)
- Emisión de luz: PMMA
- Peso: aprox. 17 g
- Longitud del cable: 0,3 m
