Pepperl+Fuchs Barrera fotoeléctrica de reflexión OBG8000-R201-2EP-IO-V15 295670-100193 Teach In 1 UD(S).

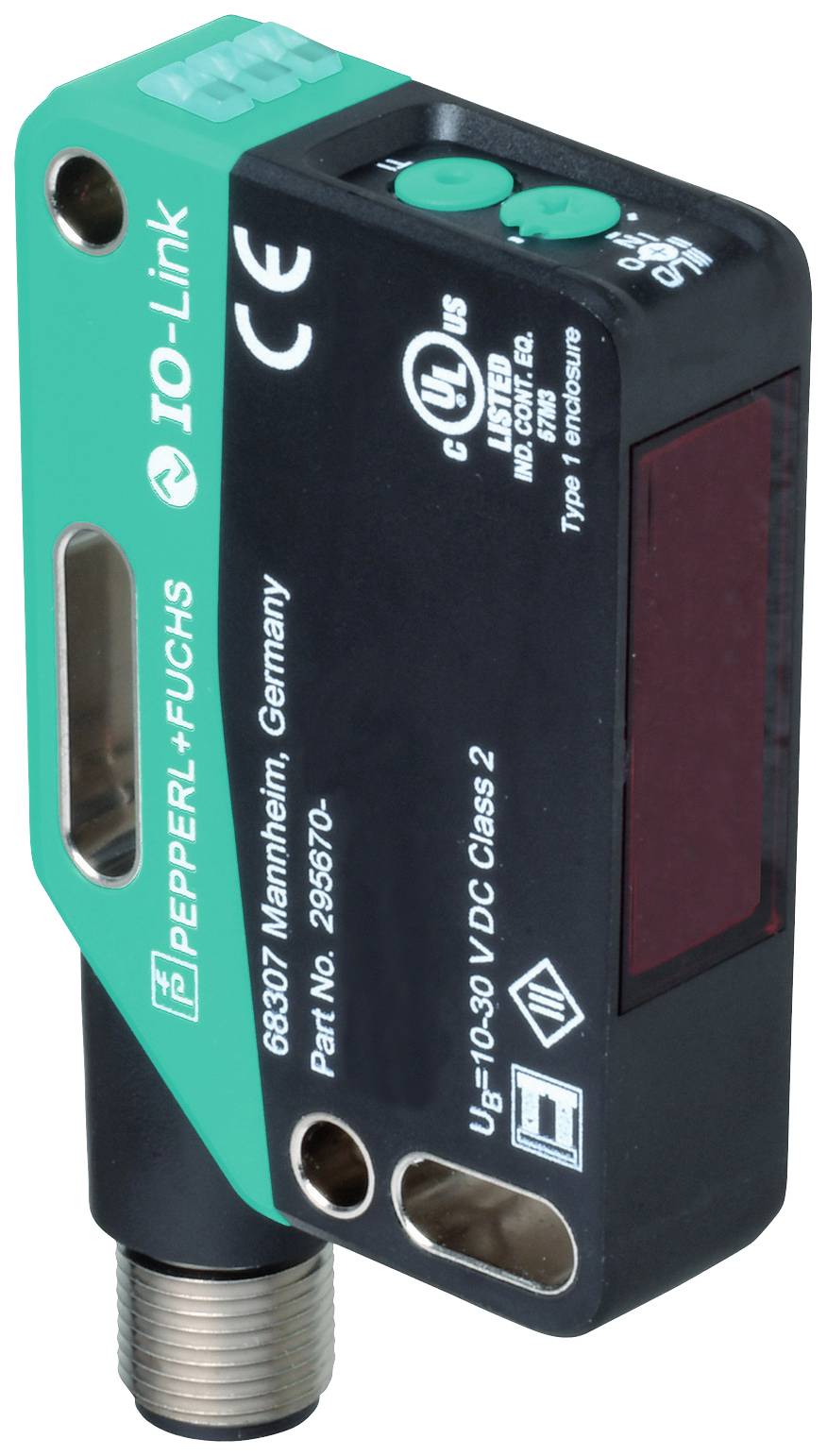

Pepperl+Fuchs Barrera fotoeléctrica de reflexión OBG8000-R201-2EP-IO-V15 295670-100193 Teach In 1 UD(S).-0
Similar a la imagen
Tipo de producto
Barrera fotoeléctrica de reflexión
características
Teach In
Tensión de servicio máx.
30 V/DC
conexión
M12, 5 polos
tipo
OBG8000-R201-2EP-IO-V15
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Jue. 17/12
Vendido y enviado por  Conrad Electronic
Número
Total (204,99 € / Unidad)
204,99 €
Entrega intracomunitaria exenta de IVA IVA incl.
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de producto

Barrera fotoeléctrica de reflexión

tipo

OBG8000-R201-2EP-IO-V15

características

Teach In

Tensión de servicio mín.

10 V/DC

Tensión de servicio máx.

30 V/DC

Tensión de funcionamiento

10 - 30 V/DC

Tiempo de reacción

1 ms

tipo de contacto

Antivalente

salidas

NPN, contacto NC

NPN, contacto NA

PNP, contacto NC

PNP, contacto NA

Frecuencia de conmutación

500 Hz

conexión

M12, 5 polos

La longitud del cable

0.3 m

Material de la carcasa

Policarbonato

Tipo de transmisor

LED rojo

9 m

características especiales

Indicación LED

min temperatura.

-20 °C

Máx. Temperatura

60 °C

Anchura

15 mm

Altura

61.7 mm

Profundidad

41.7 mm

Dimen.

(Anch. x Alt. x Prof.) 15 x 61.7 x 41.7 mm

Contenido

1 UD(S).

Función de carga inalámbrica

No

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2629296 Pepperl+Fuchs Barrera fotoeléctrica de reflexión OBG8000-R201-2EP-IO-V15 295670-100193 Teach In 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2629296 Pepperl+Fuchs Barrera fotoeléctrica de reflexión OBG8000-R201-2EP-IO-V15 295670-100193 Teach In 1 UD(S).

Descripción

Rango de funcionamiento: 0 ... 5,6 m en modo de aprendizaje; 0 ... 8 m en posición de interruptor "N", Transmisor de luz: LED, Tipo de luz: roja, luz alterna, Salida de señal: 2 salidas push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, a prueba de sobretensión, Tipo de interfaz: IO-Link (a través de C/Q = pin 4), Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración predeterminada es: C/Q - Pin 4: NPN normalmente abierto (NO) / conmutación en oscuridad, PNP normalmente cerrado (NC) / conmutación en luz, IO-Link /Q - Pin 2: NPN normalmente abierto (NO) / conmutación en luz, PNP normalmente abierto (NC) / conmutación en oscuridad, Conexión: conector de dispositivo M12 x 1, 5 pines, giratorio 90°, Tensión de funcionamiento: 10 ... 30 V CC, Temperatura ambiente: -20 ... 60 °C (-4 ... 140 °F)

Este texto es el resultado de una traducción automática.

Modelo

  • Datos generales
  • Rango de funcionamiento: 0 ... 5,6 m en modo de aprendizaje; 0 ... 8 m en la posición de interruptor "N"
  • Espaciado de reflectores: 0 ... 5,6 m en modo de aprendizaje; 0 ... 8 m en la posición de interruptor "N"
  • Alcance límite: 9 m
  • Objeto de referencia: Reflector H85-2
  • Fuente de luz: LED
  • Tipo de luz: roja, luz alterna
  • Etiquetado del grupo de riesgo de LED: grupo libre
  • Filtro polarizador: sí
  • Diámetro del punto de luz: aprox. 170 mm a una distancia de 3,5 m.
  • Ángulo de apertura: aprox. 5°
  • Límite de luz ambiental: EN 60947-5-2: 18000 lux
  • Indicadores clave de rendimiento para la seguridad funcional
  • MTTFd: 600 a
  • Vida útil (TM): 20 a
  • Cobertura diagnóstica (CD): 0%
  • Pantallas/Controles
  • Indicador de funcionamiento: LED verde: | Encendido fijo - Encendido | Parpadeando (4 Hz) - Cortocircuito | Parpadeando con breve interrupción (1 Hz) - Modo IO-Link
  • Indicador de funcionamiento: LED amarillo: | encendido fijo - trayectoria de luz despejada | apagado fijo - objeto detectado | parpadeando (4 Hz) - reserva de funcionamiento no alcanzada
  • Controles: Botón de aprendizaje
  • Controles: Interruptor giratorio de 5 posiciones para seleccionar los modos de funcionamiento.
  • Niveles de detección de contraste: 10 % - botellas de PET limpias y llenas de agua | 18 % - botellas de vidrio transparente | 40 % - vidrio de color o materiales opacos | ajustable mediante interruptor giratorio
  • Datos eléctricos
  • Tensión de funcionamiento: 10 ... 30 V CC
  • Ondulación: máx. 10%
  • Corriente en reposo:< 25 mA con una tensión de alimentación de 24 V.
  • Clase de protección III
  • Interfaz
  • Tipo de interfaz: IO-Link (a través de C/Q = Pin 4)
  • Versión de IO-Link: 1.1
  • Perfil del dispositivo: Identificación y diagnóstico | Sensor inteligente tipo 2.4
  • ID del dispositivo: 0x111A13 (1120787)
  • Velocidad de transferencia: COM2 (38,4 kbit/s)
  • Tiempo mínimo de ciclo: 2,3 ms
  • Ancho de datos del proceso: Entrada de datos del proceso: 2 bits | Salida de datos del proceso: 2 bits
  • Compatibilidad con "Modo SIO": sí
  • Tipo de puerto maestro compatible: A
  • Entrada
  • Entrada de prueba: Apagado del transmisor en +UB
  • Salida
  • Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración predeterminada de fábrica es: | C/Q - Pin 4: Contacto normalmente abierto NPN / conmutación oscura, PNP Normalmente abierto / conmutación por luz, IO-Link | /Q - Pin 2: NPN normalmente abierto / conmutación por luz, PNP normalmente cerrado / conmutación por oscuridad
  • Salida de señal: 2 salidas push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, protección contra sobretensiones.
  • Tensión de conmutación: máx. 30 V CC
  • Corriente de conmutación: máx. 100 mA, carga resistiva
  • Categoría de uso: DC-12 y DC-13
  • Caída de tensión: ≤ 1,5 V CC
  • Frecuencia de conmutación: 500 Hz
  • Tiempo de respuesta: 1 ms
  • conformidad
  • Interfaz de comunicación: IEC 61131-9
  • Norma del producto: EN 60947-5-2
  • Aprobaciones y certificados
  • Cumplimiento EAC: TR CU 020/2011
  • Aprobación UL: E87056, listado cULus, fuente de alimentación "Clase 2", clasificación de tipo 1
  • Homologación CCC: Los productos con una tensión máxima de funcionamiento ≤36 V no están sujetos a homologación y, por lo tanto, no llevan la marca CCC.
  • Condiciones ambientales
  • Temperatura ambiente: -20 ... 60 °C (-4 ... 140 °F) |
  • Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
  • Datos mecánicos
  • Ancho de la carcasa: 15 mm
  • Altura de la caja: 61,7 mm
  • Profundidad de la caja: 41,7 mm
  • Grado de protección: IP67 / IP69 / IP69K
  • Conexión: Conector del dispositivo M12 x 1, 5 pines, giratorio 90°
  • Material
  • Carcasa: PC (policarbonato)
  • Emisión de luz: PMMA
  • Peso: aprox. 47 g
  • Longitud del cable: 0,3 m
