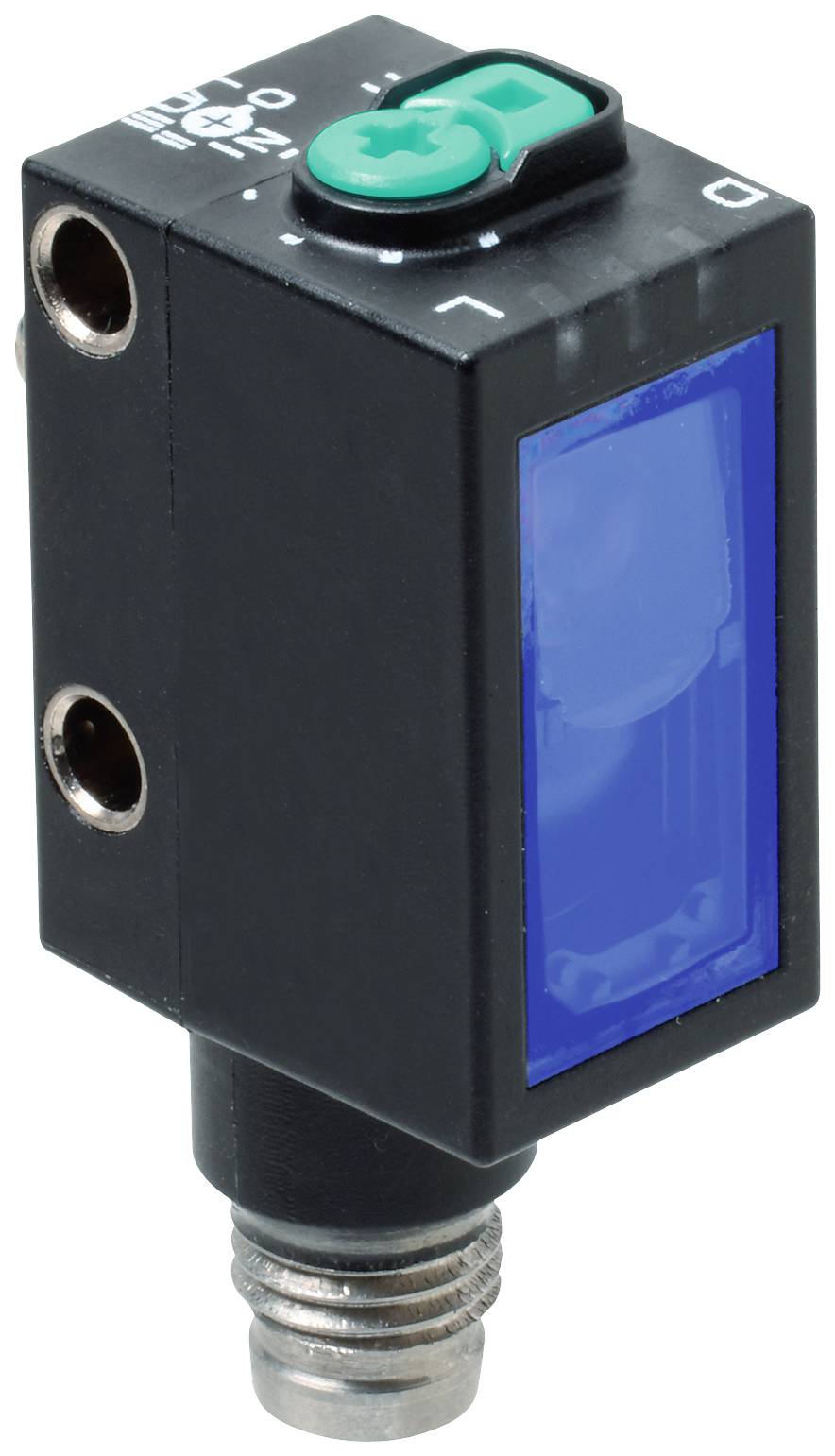

Similar a la imagen
Pepperl+Fuchs Barrera fotoeléctrica de reflexión OBG5000-R102-2EP1-IO-V31 267075-100569 Teach In 1 UD(S).
Tipo de producto
Barrera fotoeléctrica de reflexión
características
Teach In
Tensión de servicio máx.
30 V/DC
conexión
M8, 4 polos
tipo
OBG5000-R102-2EP1-IO-V31
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (151,25 € / Unidad)
151,25 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Tipo de producto
Barrera fotoeléctrica de reflexión
- tipo
OBG5000-R102-2EP1-IO-V31
- características
Teach In
- Tensión de servicio mín.
10 V/DC
- Tensión de servicio máx.
30 V/DC
- Tensión de funcionamiento
10 - 30 V/DC
- Tiempo de reacción
1 ms
- tipo de contacto
Antivalente
- salidas
NPN, contacto NC
NPN, contacto NA
PNP, contacto NC
PNP, contacto NA
- Frecuencia de conmutación
500 Hz
- conexión
M8, 4 polos
- Material de la carcasa
Policarbonato
- Tipo de transmisor
LED rojo
6 m
- características especiales
Indicación LED
- min temperatura.
-20 °C
- Máx. Temperatura
60 °C
- Anchura
13.9 mm
- Altura
41.4 mm
- Profundidad
18.3 mm
- Dimen.
(Anch. x Alt. x Prof.) 13.9 x 41.4 x 18.3 mm
- Contenido
1 UD(S).
- Función de carga inalámbrica
No
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2629050 Pepperl+Fuchs Barrera fotoeléctrica de reflexión OBG5000-R102-2EP1-IO-V31 267075-100569 Teach In 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2629050 Pepperl+Fuchs Barrera fotoeléctrica de reflexión OBG5000-R102-2EP1-IO-V31 267075-100569 Teach In 1 UD(S).
Descripción
Rango de funcionamiento: 0 ... 3,5 m en modo de aprendizaje; 0 ... 5 m en posición de interruptor "N", Transmisor de luz: LED, Tipo de luz: roja, luz alterna, Salida de señal: 2 salidas push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, a prueba de sobretensión, Tipo de interfaz: IO-Link (a través de C/Q = pin 4), Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración predeterminada es: C/Q - Pin 4: NPN normalmente abierto (NO) / conmutación por luz, PNP normalmente cerrado (NC) / conmutación por oscuridad, IO-Link /Q - Pin 2: NPN normalmente abierto (NO) / conmutación por oscuridad, PNP normalmente abierto (NO) / conmutación por luz, Conexión: M8 x 1, conector de dispositivo de 4 pines, Tensión de funcionamiento: 10 ... 30 V CC, Temperatura ambiente: -20 ... 60 °C (-4 ... 140 °F)
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Rango de funcionamiento: 0 ... 3,5 m en modo de aprendizaje; 0 ... 5 m en la posición "N" del interruptor.
- Espaciado de reflectores: 0 ... 3,5 m en modo de aprendizaje; 0 ... 5 m en la posición de interruptor "N"
- Alcance límite: 6 m
- Objeto de referencia: Reflector H85-2
- Fuente de luz: LED
- Tipo de luz: roja, luz alterna
- Etiquetado del grupo de riesgo de LED: grupo libre
- Diámetro del punto de luz: aprox. 170 mm a una distancia de 3,5 m.
- Ángulo de apertura: aprox. 5°
- Límite de luz ambiental: EN 60947-5-2
- Indicadores clave de rendimiento para la seguridad funcional
- MTTFd: 600 a
- Vida útil (TM): 20 a
- Cobertura diagnóstica (CD): 0%
- Pantallas/Controles
- Indicador de funcionamiento: LED verde: | Encendido fijo - Encendido | Parpadeando (4 Hz) - Cortocircuito | Parpadeando con breve interrupción (1 Hz) - Modo IO-Link
- Indicador de funcionamiento: LED amarillo: | encendido fijo - trayectoria de luz despejada | apagado fijo - objeto detectado | parpadeando (4 Hz) - reserva de funcionamiento no alcanzada
- Controles: Botón de aprendizaje
- Controles: Interruptor giratorio de 5 posiciones para seleccionar los modos de funcionamiento.
- Niveles de detección de contraste: 10 % - botellas de PET limpias y llenas de agua | 18 % - botellas de vidrio transparente | 40 % - vidrio de color o materiales opacos | ajustable mediante interruptor giratorio
- Datos eléctricos
- Tensión de funcionamiento: 10 ... 30 V CC
- Ondulación: máx. 10%
- Corriente en reposo:< 25 mA con una tensión de alimentación de 24 V.
- Clase de protección III
- Interfaz
- Tipo de interfaz: IO-Link (a través de C/Q = Pin 4)
- Velocidad de transferencia: COM2 (38,4 kbit/s)
- Versión de IO-Link: 1.1
- Tiempo mínimo de ciclo: 2,3 ms
- Ancho de datos del proceso: Entrada de datos del proceso: 2 bits | Salida de datos del proceso: 2 bits
- Compatibilidad con el modo SIO: sí
- ID del dispositivo: 0x110A0C (1116684)
- Tipo de puerto maestro compatible: A
- Salida
- Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración predeterminada es: | C/Q - Pin 4: NPN normalmente abierto / conmutación por luz, PNP normalmente cerrado / conmutación por oscuridad, IO-Link | /Q - Pin 2: NPN normalmente abierto / conmutación por oscuridad, PNP normalmente abierto / conmutación por luz
- Salida de señal: 2 salidas push-pull, A prueba de cortocircuitos, protección contra polaridad inversa, protección contra sobretensiones
- Tensión de conmutación: máx. 30 V CC
- Corriente de conmutación: máx. 100 mA, carga resistiva
- Categoría de uso: DC-12 y DC-13
- Caída de tensión: ≤ 1,5 V CC
- Frecuencia de conmutación: 500 Hz
- Tiempo de respuesta: 1 ms
- conformidad
- Interfaz de comunicación: IEC 61131-9
- Norma del producto: EN 60947-5-2
- Aprobaciones y certificados
- Aprobación UL: E87056, listado cULus, fuente de alimentación "Clase 2", clasificación de tipo 1
- Condiciones ambientales
- Temperatura ambiente: -20 ... 60 °C (-4 ... 140 °F) |
- Temperatura de almacenamiento: -20 ... 70 °C (-4 ... 158 °F)
- Datos mecánicos
- Ancho de la caja: 13,9 mm
- Altura de la caja: 41,4 mm
- Profundidad de la caja: 18,3 mm
- Grado de protección: IP67 / IP69 / IP69K
- Conexión: Conector del dispositivo M8 x 1, 4 pines
- Material
- Carcasa: PC (policarbonato)
- Emisión de luz: Vidrio flotado
- Peso: aprox. 10 g
