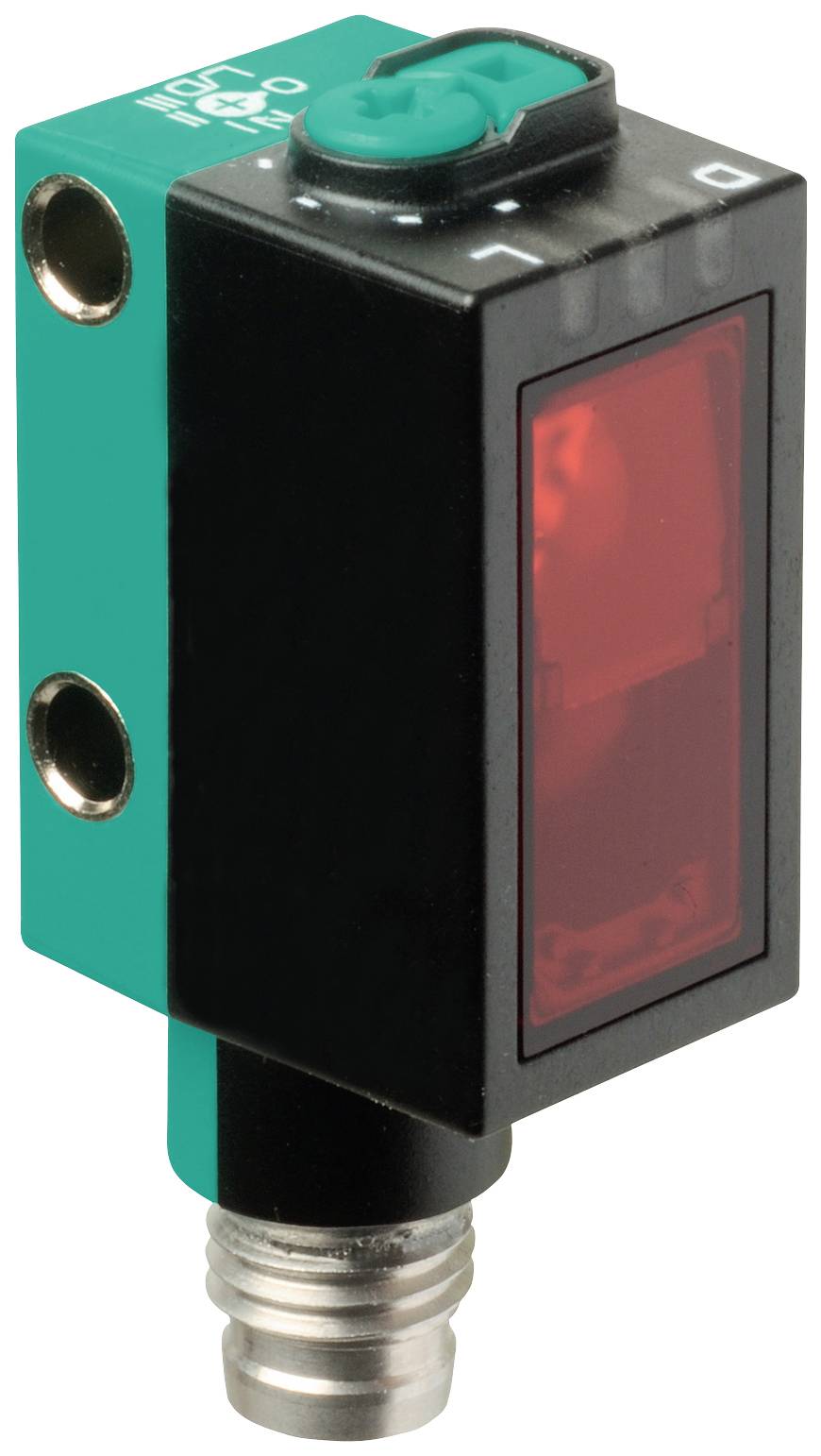

Pepperl+Fuchs Barrera fotoeléctrica de reflexión OBG5000-R101-EP-IO-V3 267075-100069 Conmutación con claridad, Retrorref

Pepperl+Fuchs Barrera fotoeléctrica de reflexión OBG5000-R101-EP-IO-V3 267075-100069 Conmutación con claridad, Retrorref-0
Similar a la imagen
Tipo de producto
Barrera fotoeléctrica de reflexión
características
Conmutación con claridad
Retrorreflectante
Teach In
Conmutador (On con claridad/On con oscuridad)
Conmutación con oscuridad
Tensión de servicio máx.
30 V/DC
conexión
M8
tipo
OBG5000-R101-EP-IO-V3
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Jue. 17/12
Vendido y enviado por  Conrad Electronic
Número
Total (174,99 € / Unidad)
174,99 €
Entrega intracomunitaria exenta de IVA IVA incl.
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de producto

Barrera fotoeléctrica de reflexión

tipo

OBG5000-R101-EP-IO-V3

características

Conmutación con claridad

Retrorreflectante

Teach In

Conmutador (On con claridad/On con oscuridad)

Conmutación con oscuridad

Tensión de servicio mín.

10 V/DC

Tensión de servicio máx.

30 V/DC

Tensión de funcionamiento

10 - 30 V/DC

Tiempo de reacción

1 ms

salidas

NPN, contacto NA

PNP, contacto NC

Frecuencia de conmutación

500 Hz

conexión

M8

Material de la carcasa

Policarbonato

Tipo de transmisor

LED rojo

6 m

características especiales

Indicación LED

min temperatura.

-20 °C

Máx. Temperatura

60 °C

Anchura

13.9 mm

Altura

41.4 mm

Profundidad

18.3 mm

Dimen.

(Anch. x Alt. x Prof.) 13.9 x 41.4 x 18.3 mm

Contenido

1 UD(S).

Función de carga inalámbrica

No

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2628754 Pepperl+Fuchs Barrera fotoeléctrica de reflexión OBG5000-R101-EP-IO-V3 267075-100069 Conmutación con claridad, Retrorref

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2628754 Pepperl+Fuchs Barrera fotoeléctrica de reflexión OBG5000-R101-EP-IO-V3 267075-100069 Conmutación con claridad, Retrorref

Descripción

Rango de funcionamiento: 0 ... 3,5 m en modo de aprendizaje; 0 ... 5 m en posición de interruptor "N", Transmisor de luz: LED, Tipo de luz: roja, luz alterna, Salida de señal: 1 salida push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, a prueba de sobretensión, Tipo de interfaz: IO-Link (a través de C/Q = pin 4), Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración predeterminada de fábrica es: C/Q - Pin 4: contacto NPN normalmente abierto (NO), contacto PNP normalmente cerrado (NC), IO-Link, conexión: M8 x 1, conector de dispositivo de 3 pines, tensión de funcionamiento: 10 ... 30 V CC, temperatura ambiente: -20 ... 60 °C (-4 ... 140 °F)

Este texto es el resultado de una traducción automática.

Modelo

  • Datos generales
  • Rango de funcionamiento: 0 ... 3,5 m en modo de aprendizaje; 0 ... 5 m en la posición "N" del interruptor.
  • Espaciado de reflectores: 0 ... 3,5 m en modo de aprendizaje; 0 ... 5 m en la posición de interruptor "N"
  • Alcance límite: 6 m
  • Objeto de referencia: Reflector H85-2
  • Fuente de luz: LED
  • Tipo de luz: roja, luz alterna
  • Etiquetado del grupo de riesgo de LED: grupo libre
  • Diámetro del punto de luz: aprox. 170 mm a una distancia de 3,5 m.
  • Ángulo de apertura: aprox. 5°
  • Límite de luz ambiental: EN 60947-5-2
  • Indicadores clave de rendimiento para la seguridad funcional
  • MTTFd: 600 a
  • Vida útil (TM): 20 a
  • Cobertura diagnóstica (CD): 0%
  • Pantallas/Controles
  • Indicador de funcionamiento: LED verde: | Encendido fijo - Encendido | Parpadeando (4 Hz) - Cortocircuito | Parpadeando con breve interrupción (1 Hz) - Modo IO-Link
  • Indicador de funcionamiento: LED amarillo: | encendido fijo - trayectoria de luz despejada | apagado fijo - objeto detectado | parpadeando (4 Hz) - reserva de funcionamiento no alcanzada
  • Controles: Botón de aprendizaje
  • Controles: Interruptor giratorio de 5 posiciones para seleccionar los modos de funcionamiento.
  • Niveles de detección de contraste: 10 % - botellas de PET limpias y llenas de agua | 18 % - botellas de vidrio transparente | 40 % - vidrio de color o materiales opacos | ajustable mediante interruptor giratorio
  • Datos eléctricos
  • Tensión de funcionamiento: 10 ... 30 V CC
  • Ondulación: máx. 10%
  • Corriente en reposo:< 25 mA con una tensión de alimentación de 24 V.
  • Clase de protección III
  • Interfaz
  • Tipo de interfaz: IO-Link (a través de C/Q = Pin 4)
  • Velocidad de transferencia: COM2 (38,4 kbit/s)
  • Versión de IO-Link: 1.1
  • Tiempo mínimo de ciclo: 2,3 ms
  • Ancho de datos del proceso: Entrada de datos del proceso: 2 bits | Salida de datos del proceso: 2 bits
  • Compatibilidad con el modo SIO: sí
  • ID del dispositivo: 0x110A01 (1116673)
  • Tipo de puerto maestro compatible: A
  • Salida
  • Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración predeterminada es: | C/Q - Pin 4: NPN normalmente abierto / conmutación oscura, PNP normalmente abierto / conmutación clara, IO-Link |
  • Salida de señal: 1 salida push-pull, a prueba de cortocircuitos, protección contra polaridad inversa, protección contra sobretensiones.
  • Tensión de conmutación: máx. 30 V CC
  • Corriente de conmutación: máx. 100 mA, carga resistiva
  • Categoría de uso: DC-12 y DC-13
  • Caída de tensión: ≤ 1,5 V CC
  • Frecuencia de conmutación: 500 Hz
  • Tiempo de respuesta: 1 ms
  • conformidad
  • Interfaz de comunicación: IEC 61131-9
  • Norma del producto: EN 60947-5-2
  • Aprobaciones y certificados
  • Aprobación UL: E87056, listado cULus, fuente de alimentación "Clase 2", clasificación de tipo 1
  • Condiciones ambientales
  • Temperatura ambiente: -20 ... 60 °C (-4 ... 140 °F) |
  • Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
  • Datos mecánicos
  • Ancho de la caja: 13,9 mm
  • Altura de la caja: 41,4 mm
  • Profundidad de la caja: 18,3 mm
  • Grado de protección: IP67 / IP69 / IP69K
  • Conexión: Conector del dispositivo M8 x 1, 3 pines
  • Material
  • Carcasa: PC (policarbonato)
  • Emisión de luz: PMMA
  • Peso: aprox. 10 g
