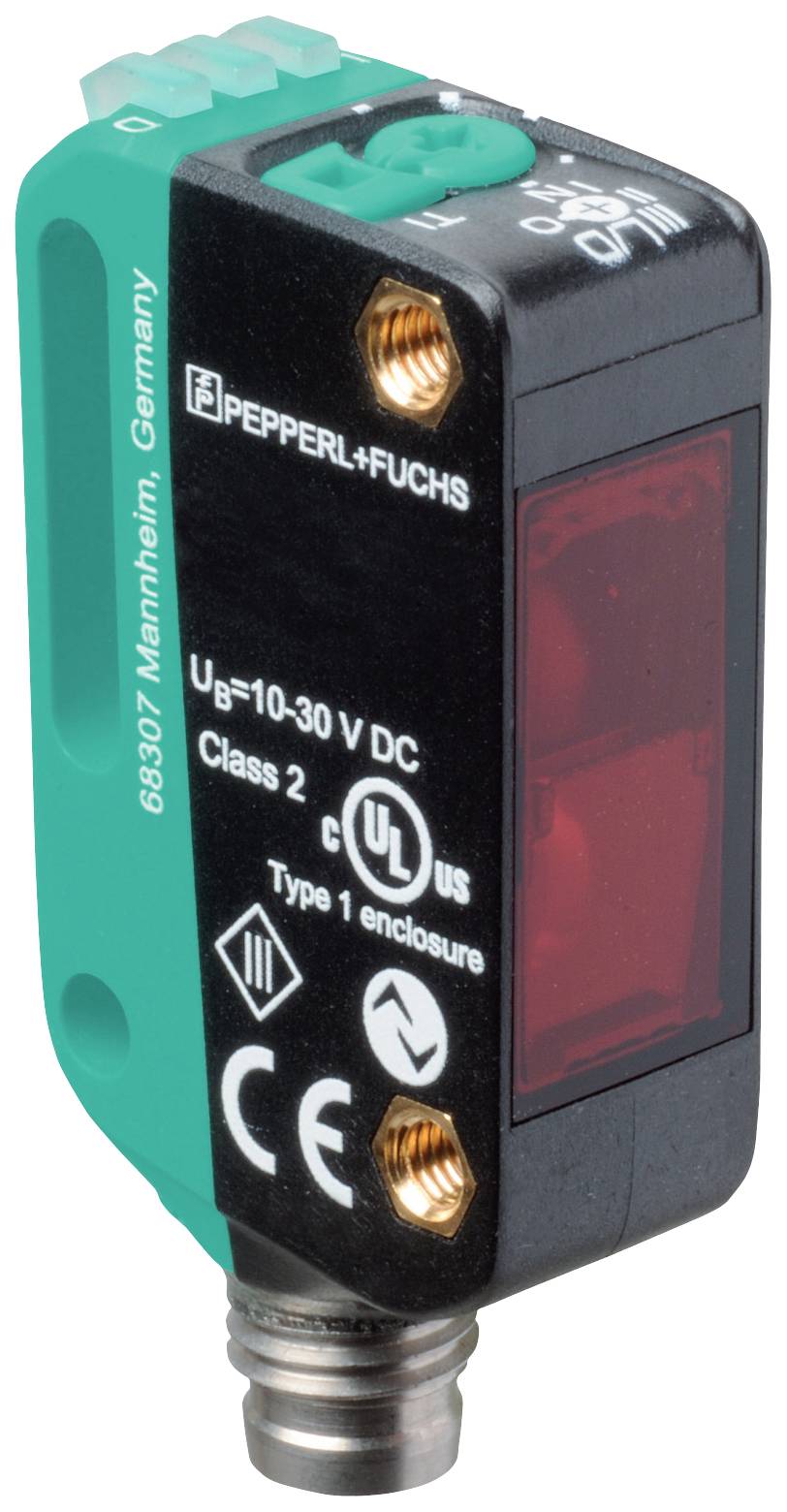

Similar a la imagen
Pepperl+Fuchs Barrera fotoeléctrica de reflexión OBG5000-R100-E5F-IO-V31 267075-100485 Supresión de fondo 1 UD(S).
Tipo de producto
Barrera fotoeléctrica de reflexión
características
Supresión de fondo
Tensión de servicio máx.
30 V/DC
conexión
M8, 4 polos
tipo
OBG5000-R100-E5F-IO-V31
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (147,05 € / Unidad)
147,05 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Tipo de producto
Barrera fotoeléctrica de reflexión
- tipo
OBG5000-R100-E5F-IO-V31
- características
Supresión de fondo
- Tensión de servicio mín.
10 V/DC
- Tensión de servicio máx.
30 V/DC
- Tensión de funcionamiento
10 - 30 V/DC
- Tiempo de reacción
1 ms
- tipo de contacto
1 PNP
- salidas
PNP, contacto NC
PNP, contacto NA
- Frecuencia de conmutación
500 Hz
- conexión
M8, 4 polos
- Material de la carcasa
Policarbonato
- Tipo de transmisor
LED rojo
6 m
- características especiales
Con supresión de fondo
- min temperatura.
-20 °C
- Máx. Temperatura
60 °C
- Anchura
11 mm
- Altura
44.5 mm
- Profundidad
21.5 mm
- Dimen.
(Anch. x Alt. x Prof.) 11 x 44.5 x 21.5 mm
- Contenido
1 UD(S).
- Función de carga inalámbrica
No
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2627728 Pepperl+Fuchs Barrera fotoeléctrica de reflexión OBG5000-R100-E5F-IO-V31 267075-100485 Supresión de fondo 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2627728 Pepperl+Fuchs Barrera fotoeléctrica de reflexión OBG5000-R100-E5F-IO-V31 267075-100485 Supresión de fondo 1 UD(S).
Descripción
Rango de funcionamiento: 0 ... 3,5 m en modo de aprendizaje; 0 ... 5 m en posición de interruptor "N", transmisor de luz: LED, tipo de luz: roja, luz alterna, salida de señal: 1 PNP, a prueba de cortocircuitos, protegido contra polaridad inversa, tipo de interfaz: IO-Link (a través de C/Q = pin 4), tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración predeterminada de fábrica es: C/Q - Pin 4: Contacto PNP normalmente abierto / conmutación en oscuridad, Salida de alarma IO-Link - Pin 2: Contacto PNP normalmente cerrado, Conexión: M8 x 1, Conector de dispositivo de 4 pines, Tensión de funcionamiento: 10 ... 30 V CC, Temperatura ambiente: -20 ... 60 °C (-4 ... 140 °F)
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Rango de funcionamiento: 0 ... 3,5 m en modo de aprendizaje; 0 ... 5 m en la posición "N" del interruptor.
- Espaciado de reflectores: 0 ... 3,5 m en modo de aprendizaje; 0 ... 5 m en la posición de interruptor "N"
- Alcance límite: 6 m
- Objeto de referencia: Reflector H85-2
- Fuente de luz: LED
- Tipo de luz: roja, luz alterna
- Etiquetado del grupo de riesgo de LED: grupo libre
- Diámetro del punto de luz: aprox. 170 mm a una distancia de 3,5 m.
- Ángulo de apertura: aprox. 5°
- Límite de luz ambiental: EN 60947-5-2
- Indicadores clave de rendimiento para la seguridad funcional
- MTTFd: 600 a
- Vida útil (TM): 20 a
- Cobertura diagnóstica (CD): 0%
- Pantallas/Controles
- Indicador de funcionamiento: LED verde: | Encendido fijo - Encendido | Parpadeando (4 Hz) - Cortocircuito | Parpadeando con breve interrupción (1 Hz) - Modo IO-Link
- Indicador de funcionamiento: LED amarillo: | encendido fijo - trayectoria de luz despejada | apagado fijo - objeto detectado | parpadeando (4 Hz) - reserva de funcionamiento no alcanzada
- Controles: Botón de aprendizaje
- Controles: Interruptor giratorio de 5 posiciones para seleccionar los modos de funcionamiento.
- Niveles de detección de contraste: 10 % - botellas de PET limpias y llenas de agua | 18 % - botellas de vidrio transparente | 40 % - vidrio de color o materiales opacos | ajustable mediante interruptor giratorio
- Datos eléctricos
- Tensión de funcionamiento: 10 ... 30 V CC
- Ondulación: máx. 10%
- Corriente en reposo:< 25 mA con una tensión de alimentación de 24 V.
- Clase de protección III
- Interfaz
- Tipo de interfaz: IO-Link (a través de C/Q = Pin 4)
- Versión de IO-Link: 1.1
- ID del dispositivo: 0x110A08 (1116680)
- Velocidad de transferencia: COM2 (38,4 kbit/s)
- Tiempo mínimo de ciclo: 2,3 ms
- Ancho de datos del proceso: Entrada de datos del proceso: 2 bits | Salida de datos del proceso: 2 bits
- Compatibilidad con el modo SIO: sí
- Tipo de puerto maestro compatible: A
- Salida
- Salida de pre-fallo: 1 salida de reserva funcional PNP (alarma), a prueba de cortocircuitos, protegida contra polaridad inversa, colector abierto.
- Tipo de circuito: El tipo de circuito del sensor es conmutable. La configuración predeterminada es: | C/Q - Pin 4: Contacto PNP normalmente abierto / oscurecimiento, IO-Link | Salida de alarma - Pin 2: Contacto PNP normalmente cerrado
- Salida de señal: 1 PNP, a prueba de cortocircuitos, protección contra polaridad inversa.
- Tensión de conmutación: máx. 30 V CC
- Corriente de conmutación: máx. 100 mA, carga resistiva
- Categoría de uso: DC-12 y DC-13
- Caída de tensión: ≤ 1,5 V CC
- Frecuencia de conmutación: 500 Hz
- Tiempo de respuesta: 1 ms
- conformidad
- Interfaz de comunicación: IEC 61131-9
- Norma del producto: EN 60947-5-2
- Aprobaciones y certificados
- Cumplimiento EAC: TR CU 020/2011
- Aprobación UL: E87056, listado cULus, fuente de alimentación "Clase 2", clasificación de tipo 1
- Condiciones ambientales
- Temperatura ambiente: -20 ... 60 °C (-4 ... 140 °F) |
- Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
- Datos mecánicos
- Ancho de la carcasa: 11 mm
- Altura de la caja: 44,5 mm
- Profundidad de la caja: 21,5 mm
- Grado de protección: IP67 / IP69 / IP69K
- Conexión: Conector del dispositivo M8 x 1, 4 pines
- Material
- Carcasa: PC (policarbonato)
- Emisión de luz: PMMA
- Peso: aprox. 10 g
