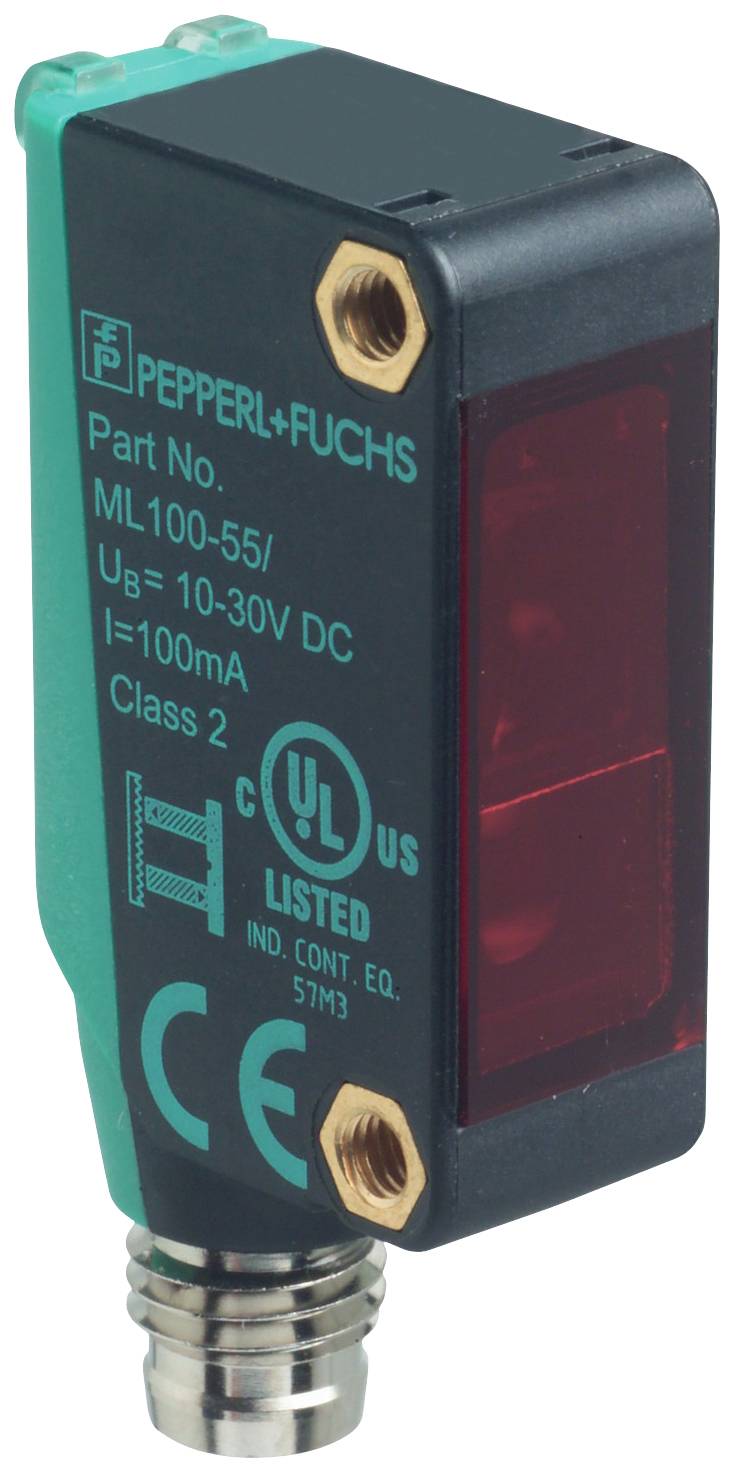

Similar a la imagen
Pepperl+Fuchs Barrera fotoeléctrica de reflexión ML100-55/59/98/103/154 258545 Conmutación con oscuridad 1 UD(S).
Tipo de producto
Barrera fotoeléctrica de reflexión
características
Conmutación con oscuridad
Tensión de servicio máx.
30 V/DC
conexión
M8
tipo
ML100-55/59/98/103/154
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (96,63 € / Unidad)
96,63 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Tipo de producto
Barrera fotoeléctrica de reflexión
- tipo
ML100-55/59/98/103/154
- características
Conmutación con oscuridad
- Tensión de servicio mín.
10 V/DC
- Tensión de servicio máx.
30 V/DC
- Tensión de funcionamiento
10 - 30 V/DC
- Tiempo de reacción
0.5 ms
- tipo de contacto
1 PNP
- salidas
PNP
- Frecuencia de conmutación
1000 Hz
- conexión
M8
- Material de la carcasa
Policarbonato
- Tipo de transmisor
LED rojo
- Salida de luz
Axial
7 m
- min temperatura.
-30 °C
- Máx. Temperatura
60 °C
- Anchura
11 mm
- Altura
31 mm
- Profundidad
20 mm
- Dimen.
(Anch. x Alt. x Prof.) 11 x 31 x 20 mm
- Contenido
1 UD(S).
- Función de carga inalámbrica
No
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2628915 Pepperl+Fuchs Barrera fotoeléctrica de reflexión ML100-55/59/98/103/154 258545 Conmutación con oscuridad 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2628915 Pepperl+Fuchs Barrera fotoeléctrica de reflexión ML100-55/59/98/103/154 258545 Conmutación con oscuridad 1 UD(S).
Descripción
Alcance de funcionamiento: 0 ... 5 m, Fuente de luz: LED, Tipo de luz: roja, luz alterna, Salida de señal: 1 salida PNP, a prueba de cortocircuitos, protección contra polaridad inversa, colector abierto, Tipo de circuito: conmutación en oscuridad, Conexión: M8 x 1, conector de dispositivo de 3 pines, Tensión de funcionamiento: 10 ... 30 V CC, Temperatura ambiente: -30 ... 60 °C (-22 ... 140 °F)
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Rango de funcionamiento: 0 ... 5 m
- Distancia del reflector: 0,01 ... 5 m
- Alcance límite: 7 m
- Objeto de referencia: Reflector H50
- Fuente de luz: LED
- Tipo de luz: roja, luz alterna
- Filtro polarizador: sí
- Diámetro del punto de luz: aprox. 500 mm a una distancia de 7 m.
- Ángulo de apertura: aprox. 4°
- Emisión de luz: frontal
- Límite de luz ambiental: EN 60947-5-2:2007+A1:2012
- Indicadores clave de rendimiento para la seguridad funcional
- MTTFd: 860 a
- Vida útil (TM): 20 a
- Cobertura diagnóstica (CD): 0%
- Pantallas/Controles
- Indicador de funcionamiento: LED verde: Encendido
- Indicador de funcionamiento: LED amarillo: se ilumina al recibir el haz de transmisión; parpadea cuando la reserva de funcionamiento es insuficiente; se apaga cuando se interrumpe el haz.
- Datos eléctricos
- Tensión de funcionamiento: 10 ... 30 V CC
- Ondulación: máx. 10%
- Corriente en reposo:< 20 mA
- Salida
- Tipo de circuito: conmutación oscura
- Salida de señal: 1 salida PNP, a prueba de cortocircuitos, con protección contra polaridad inversa y colector abierto.
- Tensión de conmutación: máx. 30 V CC
- Corriente de conmutación: máx. 100 mA, carga resistiva
- Caída de tensión: ≤ 1,5 V CC
- Frecuencia de conmutación: 1000 Hz
- Tiempo de respuesta: 0,5 ms
- conformidad
- Norma del producto: EN 60947-5-2
- Aprobaciones y certificados
- Cumplimiento EAC: TR CU 020/2011
- Aprobación UL: Fuente de alimentación con certificación cULus, clase 2 o fuente de alimentación con certificación UL con salida de voltaje limitada y fusible (posiblemente integrado) (máx. 3,3 A según UL248), carcasa tipo 1.
- Homologación CCC: Los productos con una tensión máxima de funcionamiento ≤36 V no están sujetos a homologación y, por lo tanto, no llevan la marca CCC.
- Condiciones ambientales
- Temperatura ambiente: -30 ... 60 °C (-22 ... 140 °F)
- Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
- Datos mecánicos
- Ancho de la carcasa: 11 mm
- Altura de la caja: 31 mm
- Profundidad de la caja: 20 mm
- Tipo de seguridad: IP67
- Conexión: Conector del dispositivo M8 x 1, 3 pines
- Material
- Carcasa: PC (policarbonato)
- Emisión de luz: PMMA
- Peso: aprox. 10 g
- Par de apriete para tornillos de fijación: 0,6 Nm
